Ultrasonic thickness gauge - SA8812

The ultrasonic thickness gauge is a non destructive testing device used to measure thickness of ultrasonic conducting materials, such as: Steel, Cast Iron, Aluminum, Copper, Brass, Zinc, Quartz Glass, Polyethylene, PVC, Gray Cast Iron, Spheroidal Iron. This gauge is commonly employed to determine the thickness of tanks, metal sheets, pipelines, under pressure containers, bulkheads, etc. The most common areas of use are quality control activities and maintenance inspections to detect corrosion on the workpiece.




Modello / Model

SA8812

Standard

ASTM E 797 : EN 15317

Campo di misura / Measuring range

1,2 ~ 200 mm ( ref. steel )

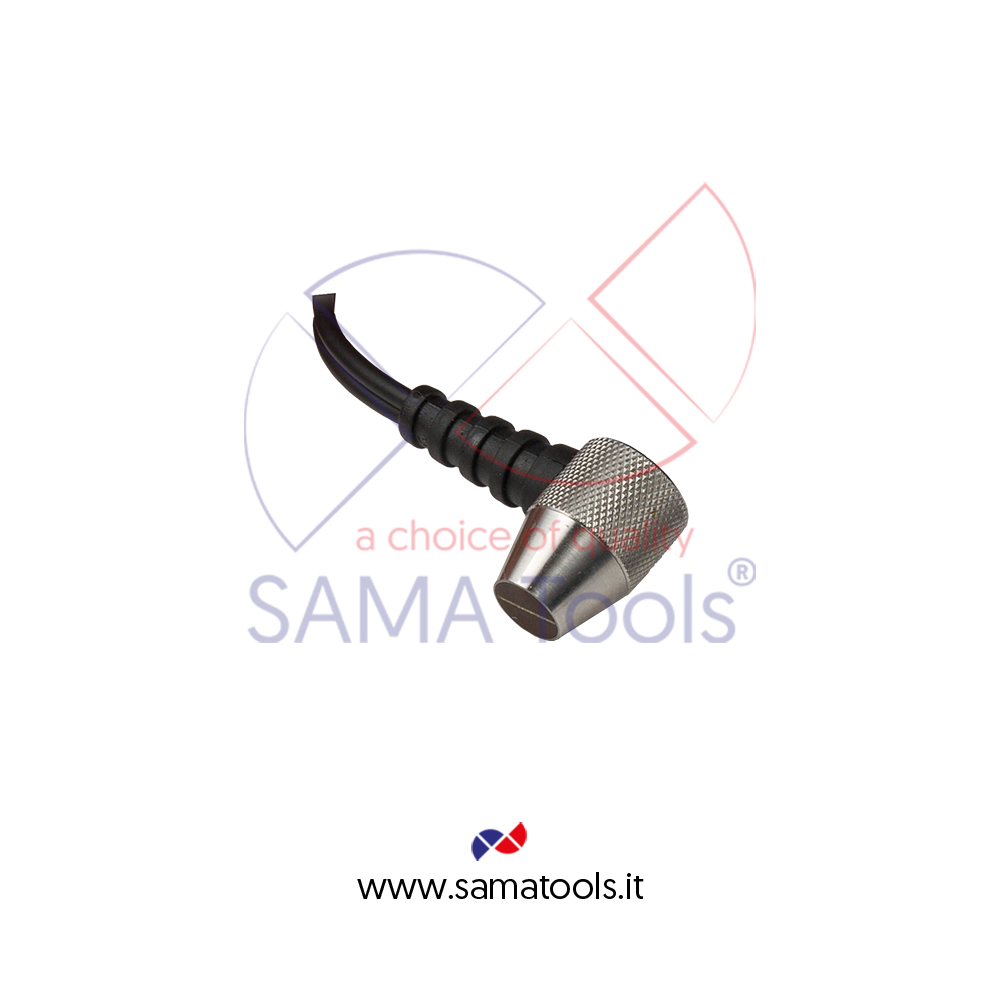

Sonda standard / Standard probe

SA8800 ( 5 Mhz )

Risoluzione / Resolution

0,1 mm

Precisione / Accuracy

± ( 0,5% n + 0,1 ) mm

Velocità di propagazione del suono nel materiale
Sound velocity setting

1.000 ~ 9.900 m/s

Unità di misura / Measuring units

mm ; inch

Modalità di misura / Measurement mode

Single

Calibrazione / Calibration

 1 point

Uscita dati / Data output

Indicatore batterie scariche / Low battery indicator

Auto spegnimento / Auto switch-off

Alimentazione / Power supply

AAA batteries

Dimensioni / Dimensions

120 x 62 x 30 mm

Peso / Weight

164 g



SA8812 - Scheda tecnica sonde / Probes data sheet

Modello / Model

Freq. Mhz

Ø  est/contatto

Ø ext/contact

Campo di misura (acciaio)

Measuring range (steel)

Ø Min. misurabile  Ø  Min.measurable

Impiego / Usage

SA8801

5

8 / 6 mm

1,2 ~ 50 mm

15 x 2,0 mm

Small probe

SA8800

10 / 8 mm

1,2 ~ 200 mm

20 x 3,0 mm

Standard probe

S8812A

12 / 12 mm

1,2 ~ 200 mm

4,0 ~ 100 mm (High temp.)

20 × 3,0 mm

High temperature

( ≤ 300 °C )



Dotazione Standard / Standard Supply:
Unità centrale / Main unit
Sonda standard / Standard probe
Gel di accoppiamento 50 ml / 50 ml couplant gel
Valigetta / Carrying case
Manuale d’uso / User’s manual

Accessori Opzionali / Optional Accessories:
Cavo e software / Cable and software
Sonda Ø 6mm / Ø 6mm probe
Sonda alte temperature / High temperature probe
Master di calibrazione 6 step / 6 steps calibration block
Gel 50ml-260ml-1lt-5lt / 50ml-260ml-1lt-5lt couplant gel
Certificato di taratura / Calibration report
