Questa guida approfondisce il ruolo del truschino all’interno del sistema di controllo dimensionale industriale, dove ogni quota deve essere verificata rispetto a un riferimento stabile e funzionale.
Cos’è un truschino e a cosa serve nel controllo dimensionale

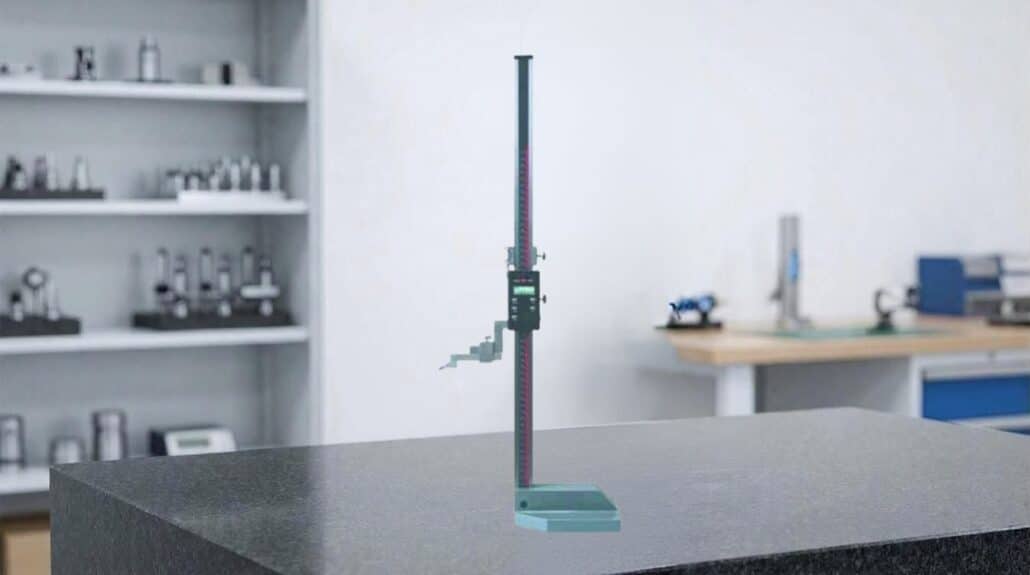

Un truschino è uno strumento meccanico utilizzato per trasferire o verificare quote in altezza rispetto a un piano di riferimento noto, generalmente un piano di riscontro in granito. Il termine truschino indica uno strumento di misura meccanico tradizionale, ancora oggi utilizzato in officina e in laboratorio metrologico per il controllo dimensionale in altezza.
Per esplorare la gamma completa dei truschini disponibili per officina e laboratorio qualità, visita la nostra categoria truschini.
Perché la verifica in altezza è critica in officina
Hai una piastra in acciaio da forare, ma la quota da rispettare è stretta. Se tracci male, bastano pochi decimi fuori posizione e il foro non combacia, la staffa è da rilavorare o peggio da scartare. Succede più spesso di quanto si dica, e il problema parte dalla fase iniziale: il tracciamento. Ed è qui che entra il truschino, lo strumento che ti permette di trasferire a pezzo finito la quota che il disegno richiede, con coerenza e ripetibilità sul piano di riscontro.
Nel sistema di controllo dimensionale, ogni quota deve essere verificata in funzione del suo riferimento reale. Quando la quota è espressa in altezza rispetto a una base lavorata, il metodo di misura diventa determinante. Il truschino, utilizzato su piano di riscontro, consente di correlare la quota nominale alla funzione meccanica del componente, riducendo il rischio di non conformità.
Come si usa un truschino su piano di riscontro
Nel controllo dimensionale industriale, il truschino viene utilizzato per verificare o trasferire quote in altezza rispetto a un riferimento.
Il truschino lavora sempre in combinazione con il piano di riscontro, solitamente in granito. Questo garantisce una superficie stabile e planare, da cui si prende la quota di riferimento. Posizionando il pezzo sul piano, il truschino (regolato all’altezza desiderata oppure usando il comparatore) permette di tracciare o verificare la quota con estrema accuratezza.
La regolazione micrometrica e la punta di contatto (o la punta per tracciare) devono essere movimentati senza vibrazioni, eseguendo la lettura sul nonio oppure sul display digitale. Fondamentale mantenere pulito il piano e stabile il pezzo.
Procedura operativa sintetica
Per utilizzare correttamente un truschino nel controllo dimensionale su piano di riscontro:
- Verifica la pulizia del piano e l’assenza di bave sul pezzo.
- Posiziona il componente stabilmente, assicurandoti che la base di riferimento sia coerente con il disegno tecnico.
- Imposta l’altezza nominale tramite regolazione micrometrica o riferimento campione.
- Esegui la verifica con movimento fluido, evitando pressioni eccessive.
- Confronta il risultato con la tolleranza prevista e valuta l’idoneità funzionale del pezzo.
Il metodo è ciò che garantisce ripetibilità, non la sola risoluzione dello strumento.
Tre situazioni in cui il truschino ti salva la giornata
Tracciatura prima della foratura
Devi forare una piastra in acciaio e ti serve una linea di riferimento precisa. Con il truschino, imposti la quota partendo dal piano di riscontro e tracci direttamente sul pezzo. Se lo fai “a occhio” o con strumenti da banco, rischi di sbagliare posizione e rovinare il centro di foratura. Il truschino evita errori di allineamento e riduce rilavorazioni.
Controllo di superfici parallele
In fase di controllo dimensionale, verifichi due spallamenti lavorati. Appoggi sul piano di riscontro e usi il truschino con comparatore per controllare che ci sia uniformità. Confrontando le quote, puoi rilevare rapidamente differenze di quota o disallineamenti tra superfici.
Altezza prima dell’assemblaggio
Hai finito una lavorazione e stai per assemblare due componenti. Prima di procedere, misuri lo spallamento con il truschino per verificare che rispetti le tolleranze richieste. Senza questo controllo, rischi interferenze o giochi eccessivi. Il risultato? Montaggio più fluido e minor scarto in linea.
Tipologie di truschino: come scegliere quello giusto
Nel controllo dimensionale industriale esistono diverse tipologie di truschino, ciascuna adatta a specifiche condizioni operative e tolleranze.
Truschino analogico
Modello classico con nonio graduato. Robusto e resistente, ideale per tracciature rapide dove contano semplicità e visibilità immediata.
Quando lo scegli: in officina, per pezzi singoli o pre-tracciature senza bisogno di registrare i valori.
Truschino digitale
Dotato di display elettronico e regolazione micrometrica. Permette letture chiare e rapide, riducendo il rischio di errore di lettura.
Quando lo scegli: in controlli ripetuti su serie di pezzi o dove l’allineamento dimensionale richiede valori uniformi e registrabili.
Truschino con comparatore
Integra un comparatore, analogico o digitale, per rilevare differenze anche minime rispetto a una quota definita. Usato in ambiente metrologico o su piani di verifica.
Quando lo scegli: per confronto diretto tra superfici in controllo dimensionale fine, dove ogni decimo conta.
Truschino con volantino
Consente una regolazione fluida e stabile dell’altezza. Riduce il rischio di movimenti involontari durante la tracciatura.
Quando lo scegli: su banchi di controllo, dove serve ripetibilità e ridurre vibrazioni nei cambi quota frequenti.
Truschino a doppia colonna
La struttura con due colonne aumenta rigidità e coerenza nella lettura, anche su pezzi di grandi dimensioni.
Quando lo scegli: per misure su componenti ingombranti o con tolleranze strette in altezza.
Truschino in fibra di carbonio
Struttura leggera ma stabile, adatta a grandi altezze e ambienti dove serve robustezza con maneggevolezza.
Quando lo scegli: per misure su quote elevate (oltre i 1000 mm), dove un truschino in acciaio diventerebbe troppo pesante.
| Tipologia | Quando usarlo | Ideale per |
|---|---|---|
| Analogico | Tracciature rapide e uso da banco | Officina meccanica tradizionale |
| Digitale | Controlli ripetuti e letture veloci | Reparto qualità in produzione |
| Con comparatore | Verifica scostamenti minimi | Laboratorio metrologico |
| Doppia colonna | Componenti di grandi dimensioni | Officine medio-grandi |
| Fibra di carbonio | Quote elevate (oltre 1000 mm) | Misure su strutture o pezzi alti |
Per esplorare la gamma completa dei truschini disponibili per officina e laboratorio qualità, visita la nostra categoria truschini.
Il truschino nel sistema di controllo dimensionale
Il truschino non lavora mai isolato. Nel controllo dimensionale, si integra con:
- piano di riscontro come riferimento stabile
- comparatore per verifiche comparative
- blocchetti di riscontro per impostazione di quote campione
- strumenti di misura diretta come calibro e micrometro per altre grandezze
Solo l’integrazione coerente tra questi strumenti permette al controllo dimensionale di trasformarsi da semplice misurazione a sistema decisionale strutturato.
Digitale o analogico: cosa cambia davvero
La differenza non è solo una questione di display. Un truschino digitale porta vantaggi in ambienti dove servono:
- letture veloci e ripetibili
- valori chiari e standardizzati
- registrazione semplice dei dati
In alcuni contesti metrologici, è anche integrabile nei sistemi di raccolta dati, ma non sempre: dipende dal modello e dall’impianto informatico.
Il truschino analogico resta affidabile quando la lettura non è il collo di bottiglia, ma lo è la robustezza: officina “dura”, sporco, urti e uso continuo.
Errori tipici quando usi un truschino (e come evitarli)
Azzeramento mal fatto: non controllare bene il punto zero porta a errori sistematici successivi.
Pressione eccessiva: premere troppo sulla punta può danneggiare il pezzo o modificare la misura.
Punta non idonea o usurata: una punta segnata o sporca compromette la precisione del riferimento.
Piano di riscontro sporco: anche piccole bave o residui alterano la quota di partenza.
| Errore | Cosa succede tecnicamente | Conseguenza operativa |
|---|---|---|
| Pressione eccessiva | Alterazione del contatto tra punta e pezzo | Misura falsata e decisione errata |
| Punta usurata o sporca | Riferimento impreciso | Non conformità non rilevate |
| Piano di riscontro sporco | Variazione della quota di partenza | Serie fuori tolleranza |
| Azzeramento scorretto | Errore sistematico ripetuto | Interi lotti non conformi |
Quando non è lo strumento adatto per la planarità
Il truschino può aiutarti a evidenziare differenze di quota rispetto a un riferimento sul piano di riscontro, ma non sostituisce strumenti dedicati alla misura della planarità.
Per verifiche di planarità servono strumenti dedicati e procedure specifiche.
FAQ – Truschino e controllo dimensionale
A cosa serve un truschino nel controllo dimensionale?
Serve a verificare o trasferire quote in altezza rispetto a un riferimento noto, generalmente un piano di riscontro in granito.
Il truschino misura la planarità?
No. Può evidenziare differenze di quota rispetto a un riferimento, ma la misura diretta della planarità richiede strumenti dedicati.
Quando scegliere un truschino digitale?
Quando servono letture rapide, riduzione dell’errore soggettivo e controlli ripetitivi su serie di pezzi.
Il truschino sostituisce il calibro?
No. Il calibro è adatto a misure lineari dirette, mentre il truschino è specifico per controllo in altezza rispetto a una base.
Conclusione: quale truschino per quale officina
Il truschino non serve a fare bella metrologia: serve a non scoprire l’errore quando ormai è tardi.
Ecco un criterio rapido per decidere:
- Analogico: se tracci pezzi al banco, usi misure note e vuoi uno strumento semplice da maneggiare.
- Digitale: se controlli serie ripetitive, hai bisogno di leggibilità veloce ed elimini errori soggettivi.
- A comparatore: se lavori in ambiente metrologico e serve evidenziare scostamenti ai decimi o centesimi.
Nel controllo dimensionale moderno, il truschino è lo strumento dedicato alla verifica in altezza rispetto a un riferimento stabile noto. Integrato correttamente nel sistema di misura, consente di intercettare deviazioni prima che diventino non conformità funzionali.
Il truschino, se integrato correttamente nel sistema di controllo dimensionale, non è solo uno strumento di misura: è un presidio preventivo contro errori funzionali e non conformità di processo.
