Gli strumenti di controllo dimensionale rappresentano la base operativa della metrologia industriale moderna. Per i tecnici del controllo qualità, i responsabili di sistema ISO e i metrologi di laboratorio, il loro corretto utilizzo garantisce coerenza tra progetto e pezzo prodotto, supportando decisioni tecniche affidabili e ripetibili.
La misurazione dimensionale è il primo presidio contro difettosità e non conformità: senza dati dimensionali attendibili, nessun processo produttivo può dirsi realmente sotto controllo. Per questo motivo, gli strumenti di controllo dimensionale sono parte integrante della tracciabilità richiesta dalla norma ISO 9001.
Ruolo e importanza nella metrologia industriale
Nella catena di produzione e ispezione, gli strumenti di controllo dimensionale consentono di verificare che grandezze fisiche come lunghezze, diametri, spessori e tolleranze geometriche rispettino le specifiche di progetto. La metrologia applicata in ambito industriale si concentra sulla correlazione tra il dato di misura e il requisito funzionale del componente, secondo i criteri definiti dalle norme ISO come ISO 1101.
Nei settori regolamentati – come automotive, aerospaziale e medicale – la capacità di dimostrare misure coerenti e verificabili è un requisito imprescindibile. Il controllo dimensionale non è quindi un’attività ispettiva isolata, ma un elemento strutturale del sistema qualità.
Preferisci un approfondimento pratico e immediato?
In questa puntata del podcast SAMA Tools parliamo degli strumenti utilizzati ogni giorno nei reparti qualità e in officina per verificare tolleranze e conformità dei componenti, con esempi concreti di utilizzo e suggerimenti operativi per evitare errori di misura.
Classificazione dei principali strumenti di controllo dimensionale
Gli strumenti di controllo dimensionale si differenziano per principio di misura, campo di applicazione e livello di accuratezza. Ogni categoria risponde ad esigenze specifiche del processo produttivo.
Strumenti manuali
Calibri, micrometri e truschini sono utilizzati per misure di contatto dirette. Sono ideali per controlli rapidi, verifiche dimensionali sul pezzo finito e controlli intermedi in produzione.
Strumenti comparativi e di verifica
Comparatori e alesametri consentono di valutare scostamenti, ripetibilità e conformità rispetto a riferimenti dimensionali noti. La scelta dello strumento deve sempre essere commisurata alle tolleranze da controllare, all’ambiente operativo e alla funzione del componente. Una risoluzione elevata, da sola, non garantisce l’idoneità dello strumento all’applicazione.
Controllo in altezza e verifica su piano di riscontro
Il controllo dimensionale non riguarda solo diametri, lunghezze o spessori. In molte applicazioni industriali, la verifica di una quota in altezza rispetto a un riferimento stabile è altrettanto critica per garantire la funzionalità del componente.
Il piano di riscontro in granito rappresenta il riferimento primario per questo tipo di verifica. Grazie alla sua stabilità e planarità controllata, consente di costruire una base affidabile da cui misurare differenze di quota, allineamenti e spallamenti lavorati. In questo contesto, strumenti come truschini e comparatori assumono un ruolo operativo preciso: non si limitano a “misurare”, ma permettono di confrontare una quota nominale con il requisito funzionale previsto dal disegno tecnico.
Il controllo in altezza è particolarmente rilevante in presenza di:
- spallamenti destinati all’accoppiamento
- forature con riferimento da base lavorata
- superfici parallele che devono mantenere una distanza costante
- verifiche dimensionali prima dell’assemblaggio
Una differenza di pochi centesimi, se non intercettata in questa fase, può tradursi in interferenze, giochi eccessivi o non conformità funzionali. Per questo motivo, il controllo in altezza su piano di riscontro non è un’attività accessoria, ma parte integrante della verifica funzionale del pezzo.
Per approfondire il ruolo operativo del truschino nel controllo in altezza, consulta la guida dedicata.
Gestione metrologica e taratura periodica
Ogni strumento di controllo dimensionale deve essere sottoposto a taratura periodica per garantire la riferibilità delle misure ai campioni del Sistema Internazionale (SI). Le frequenze di taratura non sono fisse, ma dipendono da fattori tecnici quali:
- stabilità dello strumento
- frequenza d’uso
- condizioni ambientali
- criticità del processo produttivo
Una gestione non corretta delle tarature compromette l’affidabilità dell’intero sistema qualità. Il controllo dimensionale deve essere visto come un ciclo continuo di verifica, mantenimento e valutazione dell’idoneità dello strumento rispetto all’uso previsto.
Come scegliere il calibro digitale più adatto
Il calibro digitale è uno degli strumenti più utilizzati nel controllo dimensionale industriale, grazie alla sua versatilità e rapidità di utilizzo. Tuttavia, la sua scelta deve essere guidata da criteri tecnici precisi.
Esistono calibri digitali per il controllo dimensionale industriale progettati per offrire differenti livelli di accuratezza, lunghezze utili, materiali costruttivi e funzioni di acquisizione dati.
https://www.samatools.it/strumenti-di-misura/calibri-digitali/
Il calibro digitale è adatto al controllo di tolleranze moderate ed a verifiche dimensionali rapide, ma non rappresenta sempre la soluzione migliore per applicazioni con tolleranze molto strette o requisiti di incertezza particolarmente severi.
Il ruolo dei micrometri nel controllo dimensionale
Quando le tolleranze diventano più restrittive, il micrometro rappresenta spesso lo strumento più idoneo. Grazie alla maggiore risoluzione, accuratezza e alla geometria di misura più controllata, consente verifiche dimensionali più accurate rispetto al calibro.
I micrometri per il controllo dimensionale vengono utilizzati per misure esterne, interne e di profondità, soprattutto in presenza di requisiti dimensionali stringenti o superfici critiche.
https://www.samatools.it/search/micrometro/
La scelta tra calibro e micrometro non è quindi una questione di “accuratezza dichiarata”, ma di coerenza tra strumento, tolleranza e metodo di misura.
Comparatori e alesametri: controllo comparativo e verifica degli scostamenti
Comparatori e alesametri svolgono un ruolo fondamentale nei controlli comparativi. Non forniscono una misura assoluta, ma consentono di verificare scostamenti rispetto a un riferimento, valutando ripetibilità e stabilità del processo.
I comparatori per il controllo dimensionale sono impiegati sia in laboratorio sia in produzione per controlli rapidi, regolazioni macchina e verifiche di conformità dimensionale su serie di pezzi.
https://www.samatools.it/search/comparatore
Alesametri e comparatori sono particolarmente efficaci quando è necessario monitorare variazioni minime e tendenze dimensionali nel tempo.
Un sistema di strumenti, non un singolo strumento

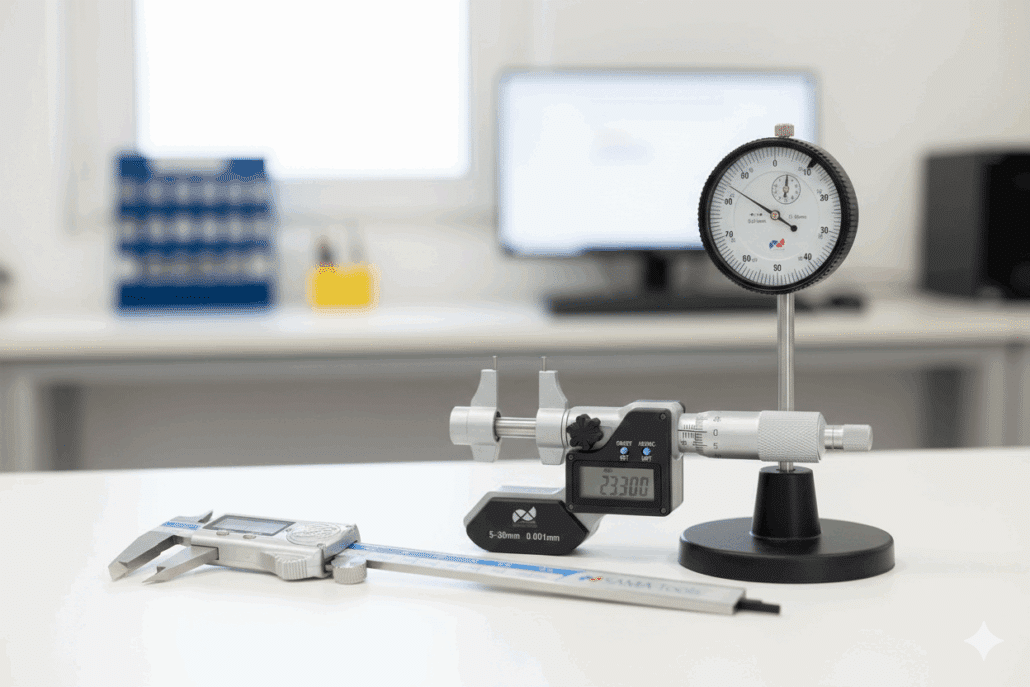

Il controllo dimensionale efficace non si basa su un singolo strumento, ma su un insieme coerente di soluzioni tecniche. Calibri, micrometri, comparatori, alesametri, truschini, blocchetti di riscontro e altri strumenti meccanici concorrono alla costruzione di un sistema di misura affidabile.
La scelta e l’integrazione corretta degli strumenti di controllo dimensionale permettono di adattare il metodo di verifica alle reali esigenze del processo produttivo.
https://www.samatools.it/strumenti-di-misura/
Buone pratiche operative per mantenere l’affidabilità
Per garantire risultati affidabili e ripetibili, il controllo dimensionale deve poggiare su alcune regole fondamentali:
- controllo delle condizioni ambientali
- formazione tecnica degli operatori
- tarature tracciabili e documentate
- verifiche intermedie degli strumenti
- registrazione ordinata dei risultati
L’efficacia del controllo dimensionale diventa così un indicatore diretto della maturità del sistema qualità e della solidità dei processi produttivi.
La taratura non serve a “sistemare” lo strumento, ma a capire in che stato si trova quando misuri.
È un passaggio fondamentale per dare continuità e senso ai dati di controllo dimensionale.
Nell’ebook “ABC della taratura” trovi i concetti di base spiegati in modo operativo, pensati per chi lavora ogni giorno con le misure.
Conclusione tecnico-operativa
Gli strumenti di controllo dimensionale sono un pilastro della qualità industriale. La loro corretta selezione, gestione e applicazione non rappresentano solo un requisito normativo, ma una leva concreta per ridurre non conformità, rilavorazioni e regole decisionali.
Una misura è realmente utile solo se consente di prendere decisioni affidabili e ripetibili. In questo senso, il controllo dimensionale non è un’attività accessoria, ma una competenza tecnica centrale per qualsiasi organizzazione orientata alla qualità.
