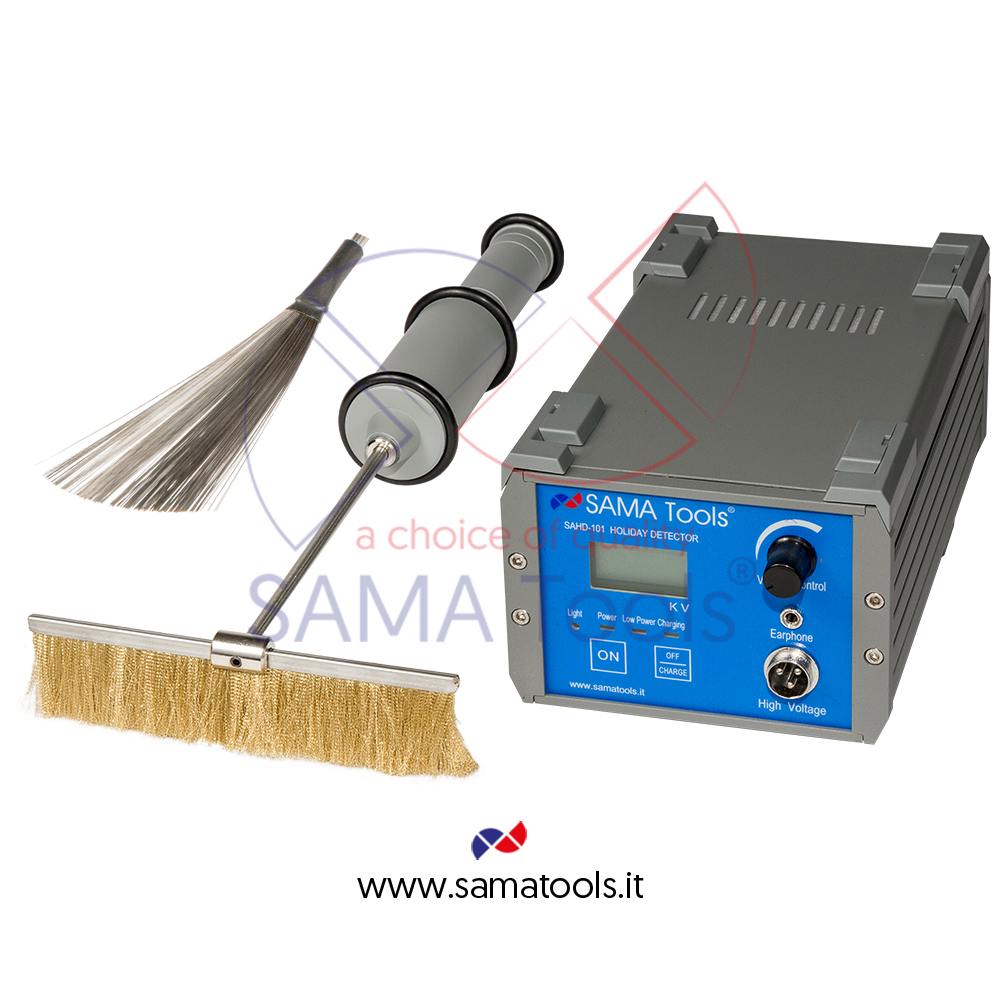

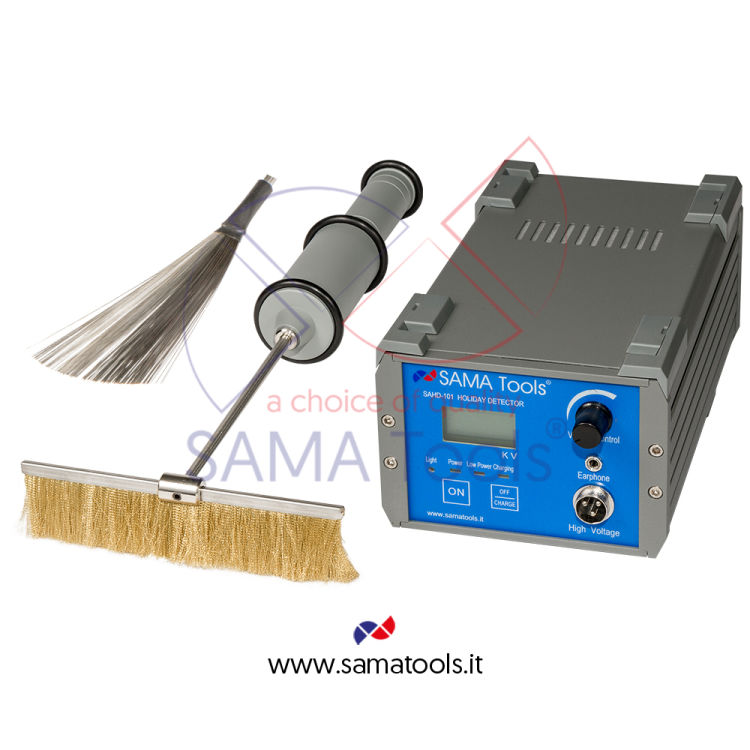

Scintillografo - SAHD
Gli Scintillografi della Serie SAHD, conosciuti anche come Holiday detectors o Rilevatori di difetti a scintilla, sono comunemente impiegati nell’ambito del controllo industriale di tipo non distruttivo al fine di determinare la presenza di porosità, micro-falle e assottigliamenti nelle coperture a protezione di superfici metalliche o di cemento conduttivo e porcellane smaltate.
La corrosione è una problematica molto diffusa e se il degrado dei rivestimenti viene sottovalutato possono insorgere danni strutturali con costi di risoluzione molto elevati.
I Rilevatori di Porosità sono l’ideale sia per la manutenzione ordinaria, sia per il controllo qualità nei trattamenti anticorrosione su cisterne, tubature, porcellane smaltate o altre installazioni di nuova concezione. Questo genere di controlli, assieme ai controlli spessimetrici e dei difetti, sono gli unici sistemi in grado di verificare l’adeguatezza di un trattamento anticorrosione.
Dato che ogni tipologia di rivestimento deve sottostare a determinati parametri il controllo di qualità con il Rilevatore di Porosità è fondamentale sia per il committente, che può verificare il raggiungimento degli obiettivi, sia per l’esecutore, che potrà dimostrare l’efficacia del suo operato. Gli scintillografi della serie SAHD sono compatti e molto semplici da utilizzare. Anche l'operatore meno esperto sarà in grado di rilevare lo stato di isolamento su una superficie conduttiva in pochi minuti di pratica.
Ogni qualvolta lo strumento riscontra una porosità o un assottigliamento emette un segnale acustico/luminoso che permette di individuare tempestivamente la microfalla possibile causa di corrosione.
Ambiti di applicazione : Tra i vari ambiti di applicazione dello Scintillografo annoveriamo il settore industriale dei rivestimenti e delle coperture (specie nelle applicazioni concernenti valvolame, oleodotti, condutture, tubature, cisterne, recipienti sotto pressione, strutture verniciate, ecc.); il settore edile (ad esempio in riferimento alle coperture catramate) e tutte le applicazioni produttive che prevedono rivestimenti isolanti a salvaguardia di sottostrati conduttivi, altrimenti soggetti all'azione corrosiva e distruttiva degli agenti atmosferici.
Accessori Opzionali : Gli Scintillografi della serie SAHD possono essere personalizzati a seconda delle esigenze di misurazione. Gli Holiday Detectors SAMA Tools possono equipaggiare diversi tipi di sonde come ad esempio quelle a molla e quelle ad arco. Le sonde a molla sono l'ideale per utilizzare lo Scintillografo quando si devono rilevare porosità, micro-falle e/o assottigliamenti su tubature e condotte di qualsiasi dimensioni. La circolarità della sonda opzionale a molla consente di ispezionare tutta la circonferenza della tubazione o della condotta con un singolo passaggio, con un vantaggio sia in termini di tempo, sia di accurettazza del rilevamento. A seconda delle esigenze di misurazione dell'operatore è possibile richiedere sonde a molla di qualsiasi diametro.
La sonda ad arco funziona in maniera simile, ma grazie all'omonima forma consente di effettuare misurazioni senza dover vincolare la sonda alla superficie da misurare. Nella foto sottostante viene mostrato un esempio di sonda a molla equipaggiabile dagli scintillografi della serie SAHD.
Modello / Model |
SAHD-101 |

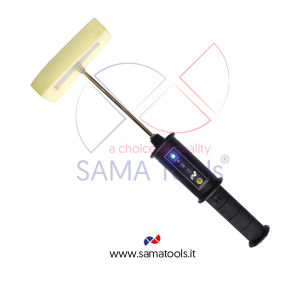

SAHD-102 |
Standard |
AAS 3894.1 ; ASTM C 536 ; ASTM C 537 NACE SP0188 ; NACE SP0490 |
|
Campo di misura Measuring range |
0,05 ~ 7,5 mm |
0,03 ~ 1,0 mm |
Voltaggio / Voltage |
0,5~ 30 KV |
30 ~ 1.000 V |
Sonda / Probe |
Flat ; Fan |
|
Uscita cuffie / Earphones output |
√ |
|
Indicatore tensione Voltage indicator |
LCD |
|
Allarme / Alarm |
Dual alarm: visible signal and audio alarm ( earphone and buzzer ) |
|
Dimensione spazzole Size of brushes |
200 x 46 x 13 mm (flat) 190 x 160 mm (fan) |
|
Lunghezza asta Length of probe stick |
185 mm |
|
Alimentazione / Power supply |
Rechargeable battery |
|
Dimensioni / Dimensions |
130 x 88 x 220 mm (main unit) Ø 53 x 290 mm (probe) |
|
Peso / Weight |
2,2 Kg |
Dotazione Standard / Standard Supply:
Unità centrale / Main unit
Impugnatura / Handle
Sonda a ventaglio e piatta / Flat and fan probes
Cuffie / Earphones
Asta / Rod
Cavo di massa / Earth lead
Valigetta / Carrying case
Manuale d’uso / User's manual
Accessori Opzionali / Optional Accessories:
Spazzola ad arco / Arc-shaped brush
Sonda circolare / Circolar probe
Certificato di taratura / Calibration report
