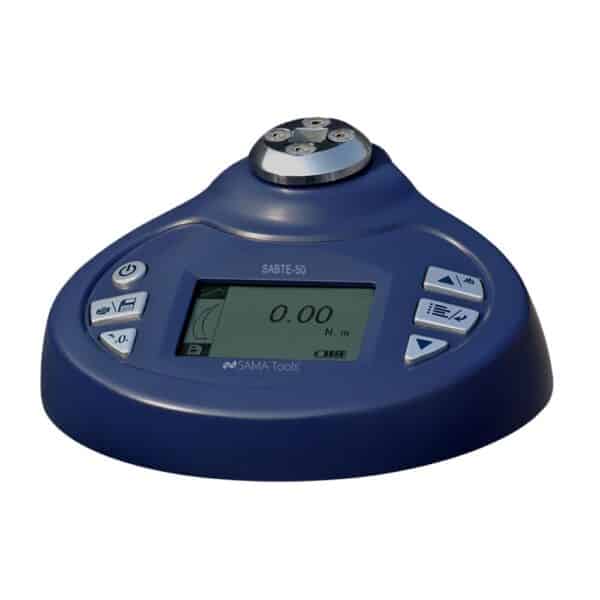

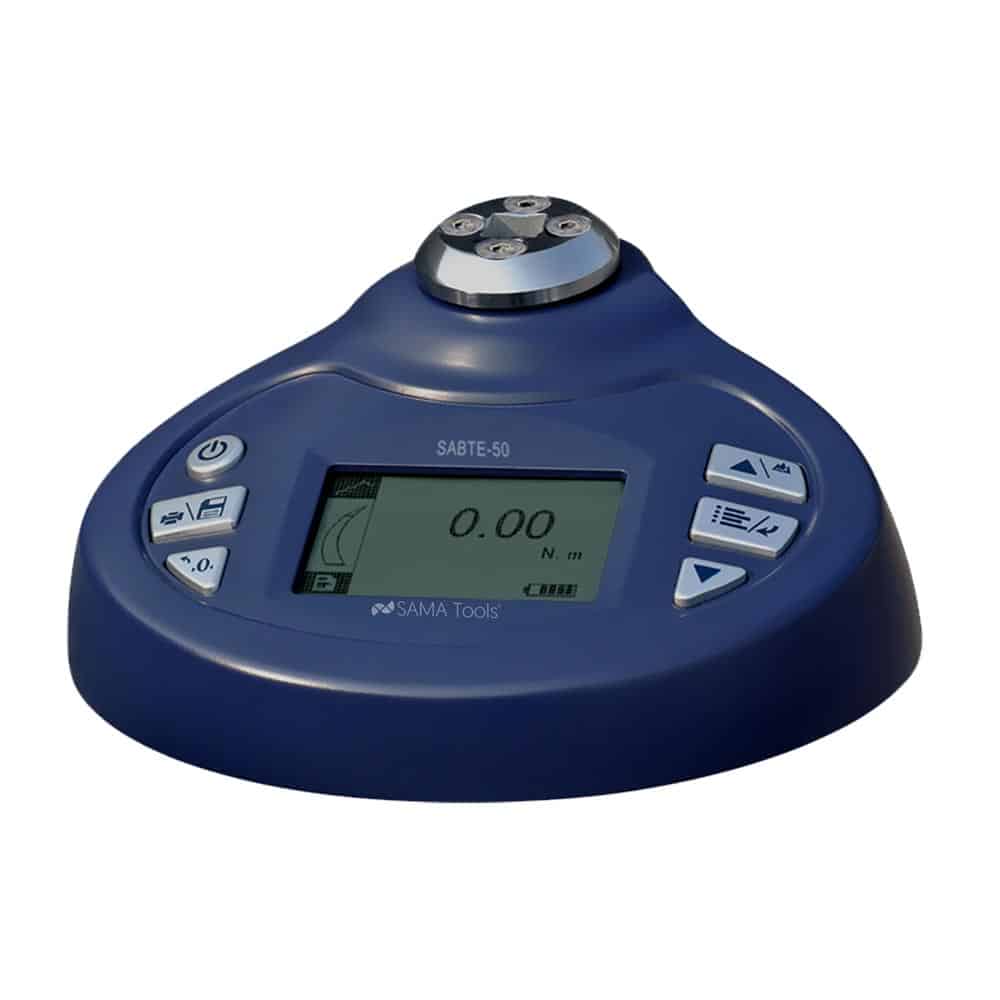

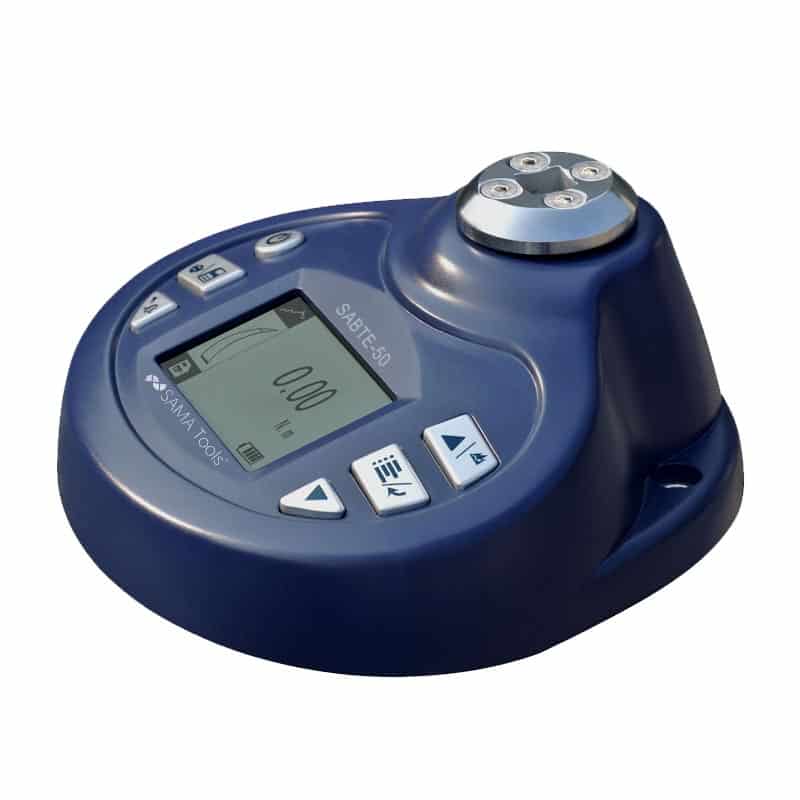

I torsiometri digitali con cella integrata sono strumenti da banco progettati principalmente per il controllo e la taratura interna di chiavi dinamometriche e cacciaviti dinamometrici. La struttura compatta riunisce in un unico corpo la cella torsiometrica, il display e i comandi, facilitando la predisposizione delle verifiche di coppia in produzione, manutenzione e controllo qualità.
La gamma comprende differenti campi di misura, da scegliere in funzione della coppia prevista durante la prova. Per ottenere risultati affidabili è importante selezionare una portata adeguata, superiore al valore massimo atteso ma non eccessivamente ampia rispetto alle coppie che devono essere controllate.
La cella torsiometrica integrata rileva il momento torcente applicato direttamente all’attacco dello strumento. Il torsiometro misura sia in senso orario sia in senso antiorario, consentendo di verificare la coppia applicata nelle due direzioni e di eseguire controlli di serraggio o svitamento in base alla configurazione adottata.
Per il controllo di una chiave dinamometrica, lo strumento deve essere fissato stabilmente al piano di lavoro e la forza deve essere applicata mantenendo correttamente allineati la chiave e l’asse di misura. Una sollecitazione laterale o angolare potrebbe influenzare il risultato e sottoporre la cella a carichi non previsti.
Quando le verifiche sulle chiavi dinamometriche sono frequenti, il torsiometro può essere installato sui banchi per il controllo delle chiavi dinamometriche SABTC. Il banco sostiene la chiave e permette di caricarla progressivamente mediante il carrello azionato a volantino, favorendo una movimentazione più stabile e uniforme durante la prova.
Oltre alle chiavi, il sistema può essere utilizzato per verificare cacciaviti dinamometrici e per altre prove di coppia compatibili con il campo di misura, l’attacco e la corretta applicazione del momento torcente.
Per il controllo e la taratura interna di avvitatori elettrici o a massa battente è necessario utilizzare gli appositi simulatori di giunto SABTSG. Questi accessori agiscono come elementi di smorzamento e frizione, assorbendo l’inerzia e i picchi impulsivi generati dall’utensile prima che raggiungano la cella torsiometrica.
L’impiego del simulatore di giunto protegge il sensore dalle sollecitazioni improvvise e riproduce in modo controllato la risposta di un collegamento durante il serraggio. Sono disponibili quattro modelli, con capacità differenti fino a 100 Nm, da selezionare in relazione all’avvitatore e alla coppia da verificare.
Il display può mostrare il valore numerico oppure l’andamento grafico della coppia. La direzione di applicazione viene riconosciuta dallo strumento, permettendo all’operatore di distinguere immediatamente una misura eseguita in senso orario da una effettuata in senso antiorario.
Sono disponibili diverse modalità operative per adattare la rilevazione al tipo di prova. Oltre alla lettura istantanea, è possibile acquisire il picco massimo, il primo picco o due picchi successivi, utili quando il fenomeno controllato presenta più fasi significative.
I limiti minimo e massimo consentono di confrontare la coppia misurata con un intervallo precedentemente impostato. Questa funzione agevola i controlli passa/non passa e le verifiche ripetute su utensili che devono intervenire entro tolleranze definite.
La memoria interna permette di archiviare i risultati e di suddividerli in gruppi, semplificando l’organizzazione delle misure relative. I dati possono essere consultati sul display oppure trasferiti successivamente al computer.
Il software e il cavo di collegamento sono compresi e offrono due modalità di utilizzo.
La prima consente di trasferire al PC i valori già memorizzati nel torsiometro, così da archiviarli, organizzarli ed esportarli per la successiva gestione documentale.
La seconda permette di acquisire la coppia in tempo reale mentre lo strumento è collegato al computer, generando la curva coppia/tempo. Questa rappresentazione mostra come varia il momento torcente durante l’esecuzione della prova e permette di analizzare non soltanto il valore massimo, ma anche l’intero andamento del carico.
Il software consente di esportare i dati e l’immagine del grafico, calcolare valori medi e di picco sull’intera curva o su una porzione selezionata e impostare le condizioni di avvio e arresto della registrazione. La curva viene generata solo durante l’acquisizione in tempo reale.
Per verifiche che richiedono una cella separata dal corpo di visualizzazione è disponibile anche la gamma di torsiometri digitali a cella esterna SABTEX, che mantiene funzioni di misura e gestione dati analoghe con una diversa configurazione costruttiva.
Il rapporto di taratura è fornibile su richiesta.
Applicazioni
- Controllo di chiavi dinamometriche
- Taratura interna di chiavi dinamometriche
- Verifica di cacciaviti dinamometrici
- Controllo della coppia in senso orario
- Controllo della coppia in senso antiorario
- Prove di serraggio e svitamento
- Verifiche con limiti minimo e massimo
- Controlli passa/non passa sulla coppia applicata
- Acquisizione del valore massimo di coppia
- Rilevazione del primo e del doppio picco
- Controllo di avvitatori con simulatori di giunto
- Verifiche su utensili dinamometrici in produzione e manutenzione
- Acquisizione in tempo reale della curva coppia/tempo
- Trasferimento al PC dei valori memorizzati
- Controlli in laboratorio, produzione e controllo qualità
FAQ – Torsiometri digitali con cella integrata
A cosa serve un torsiometro digitale?
Serve a misurare il momento torcente applicato durante una prova. Questi modelli sono utilizzati principalmente per controllare e tarare internamente chiavi dinamometriche e cacciaviti dinamometrici.
La cella torsiometrica è integrata nello strumento?
Sì. La cella, il display e i comandi sono riuniti nello stesso corpo, formando un sistema compatto da installare stabilmente sul piano di lavoro.
Il torsiometro misura in entrambe le direzioni?
Sì. Può rilevare la coppia sia in senso orario sia in senso antiorario, permettendo di eseguire verifiche di serraggio e svitamento.
Come si sceglie il campo di misura corretto?
La portata deve essere superiore alla coppia massima prevista, mantenendo però un campo utile adeguato ai valori che devono essere controllati. Una portata eccessivamente ampia rispetto alla prova potrebbe non essere la scelta più appropriata.
È possibile controllare una chiave dinamometrica?
Sì. Lo strumento è progettato principalmente per la verifica e la taratura interna delle chiavi dinamometriche, applicando progressivamente il carico fino all’intervento della chiave.
Può essere utilizzato per i cacciaviti dinamometrici?
Sì. Con la configurazione corretta è possibile verificare la coppia applicata da cacciaviti dinamometrici e altri utensili compatibili.
Perché il torsiometro deve essere fissato al banco?
Un fissaggio stabile aiuta a mantenere allineati lo strumento e l’utensile, riducendo movimenti e sollecitazioni laterali che potrebbero influenzare la misura.
A cosa servono i banchi per chiavi dinamometriche?
I banchi SABTC sostengono la chiave e permettono di applicare il carico mediante un carrello azionato a volantino, migliorando la stabilità e l’uniformità operativa della prova.
È possibile controllare un avvitatore elettrico direttamente sulla cella?
Per gli avvitatori elettrici o a massa battente devono essere utilizzati gli appositi simulatori di giunto SABTSG, che assorbono l’inerzia e i picchi impulsivi generati durante il serraggio.
Come funziona un simulatore di giunto?
Agisce come uno smorzatore o una frizione, riproducendo la risposta di un collegamento e proteggendo la cella torsiometrica dalle sollecitazioni improvvise prodotte dall’avvitatore.
Quali simulatori di giunto sono disponibili?
Sono disponibili quattro modelli con capacità differenti fino a 100 Nm, da scegliere in base alla coppia e al tipo di utensile da controllare.
Quali modalità di misura sono disponibili?
Lo strumento permette di utilizzare la lettura istantanea, il picco massimo, il primo picco, il doppio picco e altre modalità dedicate alla registrazione dei valori significativi della prova.
Che cosa indica la modalità picco?
Mantiene visualizzato il valore massimo di coppia raggiunto durante la prova, facilitando il controllo dell’intervento di una chiave o di un cacciavite dinamometrico.
Quando è utile il primo picco?
Consente di rilevare il primo evento significativo della prova quando, dopo aver raggiunto un massimo, il valore della coppia diminuisce secondo il rapporto impostato.
A cosa serve la modalità doppio picco?
Permette di rilevare due eventi distinti all’interno della stessa prova, quando il fenomeno controllato presenta due variazioni successive della coppia.
È possibile impostare limiti di tolleranza?
Sì. Possono essere definiti un valore minimo e uno massimo per verificare se la coppia rilevata rientra nell’intervallo previsto.
Il torsiometro dispone di memoria interna?
Sì. I valori possono essere memorizzati nello strumento, organizzati in gruppi e consultati successivamente.
Il software e il cavo sono compresi?
Sì. Il software di acquisizione e il cavo di collegamento al computer fanno parte della dotazione standard.
Qual è la differenza tra scarico delle memorie e acquisizione in tempo reale?
Lo scarico trasferisce al PC i singoli valori precedentemente salvati nello strumento. L’acquisizione in tempo reale registra invece l’andamento continuo della coppia durante la prova e genera la curva coppia/tempo.
Quali funzioni offre il software?
Permette di acquisire la curva in tempo reale, trasferire le misure memorizzate, esportare dati e grafici, calcolare valori medi e di picco e analizzare una parte selezionata della registrazione.
Qual è la differenza rispetto ai torsiometri a cella esterna?
Nei modelli con cella integrata il sensore è incorporato nel corpo dello strumento. Nei torsiometri SABTEX la cella è esterna e collegata all’unità di visualizzazione.
È disponibile il rapporto di taratura?
Sì. Il rapporto di taratura è fornibile su richiesta.
