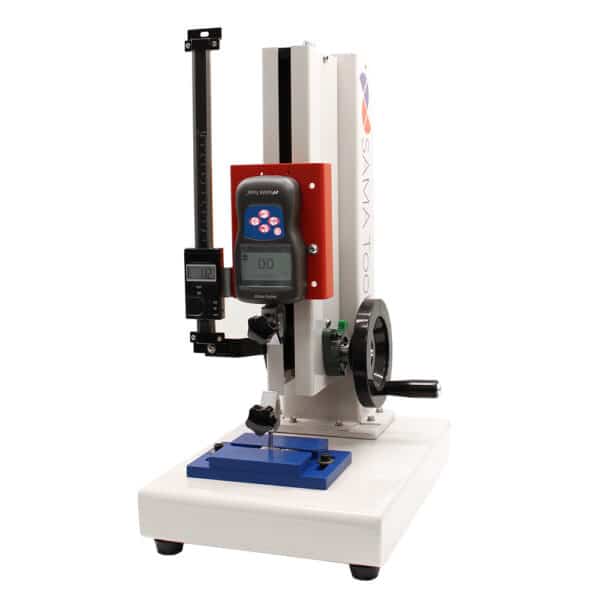

Lo stativo verticale manuale per dinamometri è progettato per eseguire prove di trazione e compressione con una struttura robusta e stabile, adatta a carichi fino a 1.000 N. Il sistema guidato migliora l’allineamento tra dinamometro, campione e accessori, offrendo condizioni di prova più controllate rispetto all’impiego manuale del solo strumento.
L’avanzamento viene regolato mediante un volantino, che permette di movimentare progressivamente il dinamometro e applicare la forza con gradualità. Questa soluzione è utile quando occorre avvicinarsi con attenzione al punto di contatto, osservare il comportamento del campione durante il caricamento oppure raggiungere in modo controllato un determinato valore di forza.
La configurazione verticale consente di effettuare prove di compressione, trazione, inserimento, estrazione, distacco e carico di rottura, utilizzando pinze, piattelli, ganci o altri accessori scelti in funzione del componente da controllare.
La struttura è compatibile con i dinamometri digitali SADFG e con i dinamometri digitali ad alta accuratezza SADFG-P. La scelta dello strumento dipende dal campo di misura richiesto, dal livello di accuratezza necessario e dalle modalità previste per l’acquisizione e la gestione dei risultati.
La base inferiore regolabile sugli assi X e Y facilita il posizionamento del campione rispetto all’asse del dinamometro. Questa regolazione è particolarmente utile quando la geometria del particolare, il punto di presa o l’accessorio impiegato richiedono un allineamento accurato prima dell’avvio della prova.
Il corretto posizionamento aiuta a limitare forze laterali e sollecitazioni non desiderate, che potrebbero influenzare la misurazione. Il campione può essere centrato rispetto allo strumento senza dover spostare l’intera struttura, rendendo più agevole la preparazione di prove su componenti differenti.
La riga di misura digitale integrata permette di visualizzare lo spostamento durante il controllo. È quindi possibile osservare contemporaneamente la forza indicata dal dinamometro e la variazione di posizione, ottenendo informazioni utili per confrontare campioni, valutare deformazioni o individuare il punto in cui viene raggiunto un determinato carico.
La capacità fino a 1.000 N e la solidità della struttura rendono questo stativo particolarmente indicato per controlli manuali più gravosi rispetto ai modelli destinati a carichi inferiori. L’operatore mantiene il comando diretto del movimento, disponendo però di un sistema stabile, regolabile e adatto anche a prove ripetute.
Per rendere confrontabili i risultati è importante mantenere costanti la posizione del campione, il tipo di accessorio, il punto di applicazione della forza e la modalità di avanzamento del volantino.
Applicazioni
- Prove manuali di trazione e compressione
- Controlli di forza fino a 1.000 N
- Misura della forza di inserimento ed estrazione
- Prove di distacco, strappo e cedimento
- Controllo del carico di rottura di campioni e componenti
- Verifica della compressione di molle ed elementi elastici
- Prove su giunzioni, fissaggi e assemblaggi
- Controlli di azionamento su pulsanti, leve e comandi
- Posizionamento del campione mediante regolazione sugli assi X e Y
- Visualizzazione dello spostamento durante la prova
- Confronto tra forza applicata e posizione raggiunta
- Controlli manuali in produzione, laboratorio e collaudo
FAQ – Stativo verticale manuale per dinamometri
A cosa serve lo stativo verticale manuale per dinamometri?
Serve a sostenere e movimentare il dinamometro durante prove di trazione e compressione, migliorando la stabilità, l’allineamento e il controllo dell’applicazione della forza.
Qual è la capacità massima dello stativo?
Lo stativo è indicato per prove con carichi fino a 1.000 N.
Quali dinamometri possono essere montati?
È compatibile con i dinamometri digitali SADFG e con i dinamometri digitali ad alta accuratezza SADFG-P.
Come viene movimentato il dinamometro?
L’avanzamento viene regolato manualmente tramite un volantino, che consente di applicare progressivamente il carico al campione.
Qual è il vantaggio dell’avanzamento a volantino?
Il volantino permette un movimento graduale e controllato, utile per avvicinarsi al punto di contatto e osservare il comportamento del campione durante la prova.
Lo stativo consente di eseguire prove sia in trazione sia in compressione?
Sì. La configurazione della prova dipende dal posizionamento del campione e dall’impiego delle pinze o degli accessori appropriati.
A cosa serve la base regolabile sugli assi X e Y?
Permette di spostare e centrare il campione rispetto all’asse del dinamometro, facilitando il corretto allineamento prima della prova.
Perché è importante allineare correttamente il campione?
Un corretto allineamento aiuta ad applicare la forza lungo l’asse previsto, riducendo sollecitazioni laterali che potrebbero influenzare il risultato.
È possibile visualizzare lo spostamento?
Sì. La riga di misura digitale integrata consente di leggere lo spostamento durante l’applicazione della forza.
Quando è utile conoscere lo spostamento?
La misura dello spostamento è utile per valutare deformazioni, confrontare campioni differenti o individuare la posizione alla quale viene raggiunto un determinato valore di forza.
È possibile utilizzare pinze e accessori differenti?
Sì. Lo stativo può essere configurato con pinze, piattelli, ganci e altri accessori scelti in funzione della geometria del campione e della prova.
Per quali prove è indicata la struttura più robusta?
È adatta a controlli manuali con carichi più elevati, prove di rottura, inserimento, estrazione, compressione e verifiche su componenti o assemblaggi meccanici.
Quando conviene scegliere uno stativo motorizzato?
Uno stativo motorizzato è più indicato quando occorre controllare la velocità di avanzamento, eseguire numerose prove ripetute o ridurre ulteriormente l’influenza dell’operatore.
