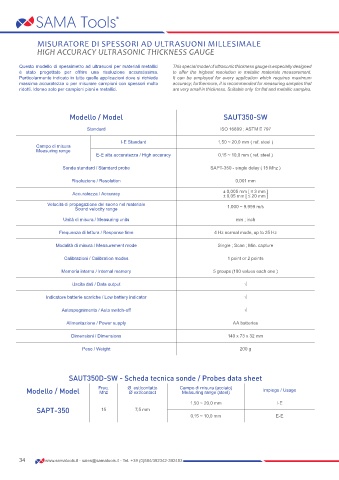

MISURATORE DI SPESSORI AD ULTRASUONI MILLESIMALE
HIGH ACCURACY ULTRASONIC THICKNESS GAUGE

Questo modello di spessimetro ad ultrasuoni per materiali metallici This special model of ultrasonic thickness gauge is especially designed
è stato progettato per offrire una risoluzione accuratissima. to offer the highest resolution in metallic materials measurement.
Particolarmente indicato in tutte quelle applicazioni dove si richiede It can be employed for every application which requires maximum
massima accuratezza o per misurare campioni con spessori molto accuracy; furthermore, it is recommended for measuring samples that
ridotti. Idoneo solo per campioni piani e metallici. are very small in thickness. Suitable only for flat and metallic samples.

Modello / Model SAUT350-SW

Standard ISO 16809 ; ASTM E 797
I-E Standard 1,50 ~ 20,0 mm ( ref. steel )
Campo di misura
Measuring range
E-E alta accuratezza / High accuracy 0,15 ~ 10,0 mm ( ref. steel )

Sonda standard / Standard probe SAPT-350 - single delay ( 15 Mhz )

Risoluzione / Resolution 0,001 mm

Accuratezza / Accuracy ± 0,005 mm [ ≤ 3 mm ]
± 0,05 mm [ ≤ 20 mm ]
Velocità di propagazione del suono nel materiale 1.000 ~ 9.999 m/s
Sound velocity range

Unità di misura / Measuring units mm ; inch
Frequenza di lettura / Response time 4 Hz normal mode, up to 25 Hz

Modalità di misura / Measurement mode Single ; Scan ; Min. capture

Calibrazioni / Calibration modes 1 point or 2 points

Memoria interna / Internal memory 5 groups (100 values each one )

Uscita dati / Data output √
Indicatore batterie scariche / Low battery indicator √

Autospegnimento / Auto switch-off √

Alimentazione / Power supply AA batteries

Dimensioni / Dimensions 149 x 73 x 32 mm

Peso / Weight 200 g

SAUT350D-SW - Scheda tecnica sonde / Probes data sheet

Modello / Model Freq. Ø est/contatto Campo di misura (acciaio) Impiego / Usage
Ø ext/contact
Measuring range (steel)
Mhz
1,50 ~ 20,0 mm I-E
SAPT-350 15 7,5 mm
0,15 ~ 10,0 mm E-E
