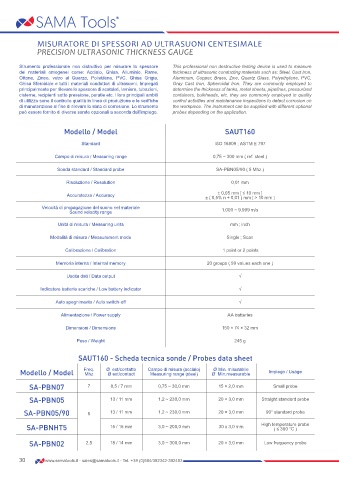

Page 32 - catalogo strumenti per controllo non distruttivo

MISURATORE DI SPESSORI AD ULTRASUONI CENTESIMALE
PRECISION ULTRASONIC THICKNESS GAUGE

Strumento professionale non distruttivo per misurare lo spessore This professional non destructive testing device is used to measure
dei materiali omogenei come: Acciaio, Ghisa, Alluminio, Rame, thickness of ultrasonic conducting materials such as: Steel, Cast Iron,
Ottone, Zinco, vetro al Quarzo, Polietilene, PVC, Ghisa Grigia, Aluminum, Copper, Brass, Zinc, Quartz Glass, Polyethylene, PVC,
Ghisa Sferoidale e tutti i materiali conduttori di ultrasuoni. Impiegati Gray Cast Iron, Spheroidal Iron. They are commonly employed to
principalmente per rilevare lo spessore di scatolati, lamiere, tubazioni, determine the thickness of tanks, metal sheets, pipelines, pressurized
cisterne, recipienti sotto pressione, paratie etc. I loro principali ambiti containers, bulkheads, etc. they are commonly employed in quality
di utilizzo sono il controllo qualità in linea di produzione e le verifiche control activities and maintenance inspections to detect corrosion on
di manutenzione al fine di rilevare lo stato di corrosione. Lo strumento the workpiece. The instrument can be supplied with different optional
può essere fornito di diverse sonde opzionali a seconda dell’impiego. probes depending on the application.

Modello / Model SAUT160

Standard ISO 16809 ; ASTM E 797

Campo di misura / Measuring range 0,75 ~ 300 mm ( ref. steel )
Sonda standard / Standard probe SA-PBN05/90 ( 5 Mhz )

Risoluzione / Resolution 0,01 mm

± 0,05 mm [ ≤ 10 mm ]
Accuratezza / Accuracy ± ( 0,5% n + 0,01 ) mm [ > 10 mm ]
Velocità di propagazione del suono nel materiale 1.000 ~ 9.999 m/s
Sound velocity range
Unità di misura / Measuring units mm ; inch

Modalità di misura / Measurement mode Single ; Scan

Calibrazione / Calibration 1 point or 2 points

Memoria interna / Internal memory 20 groups ( 99 values each one )

Uscita dati / Data output √

Indicatore batterie scariche / Low battery indicator √

Auto spegnimento / Auto switch-off √
Alimentazione / Power supply AA batteries

Dimensioni / Dimensions 150 × 74 × 32 mm

Peso / Weight 245 g

SAUT160 - Scheda tecnica sonde / Probes data sheet
Ø Min. misurabile
Modello / Model Freq. Ø est/contatto Campo di misura (acciaio) Ø Min.measurable Impiego / Usage
Mhz
Ø ext/contact
Measuring range (steel)
SA-PBN07 7 8,5 / 7 mm 0,75 ~ 30,0 mm 15 × 2,0 mm Small probe
SA-PBN05 13 / 11 mm 1,2 ~ 230,0 mm 20 × 3,0 mm Straight standard probe

SA-PBN05/90 5 13 / 11 mm 1,2 ~ 230,0 mm 20 × 3,0 mm 90° standard probe

SA-PBNHT5 15 / 15 mm 3,0 ~ 200,0 mm 30 x 3,0 mm High temperature probe
( ≤ 300 °C )
SA-PBN02 2,5 18 / 14 mm 3,0 ~ 300,0 mm 20 × 3,0 mm Low frequency probe
