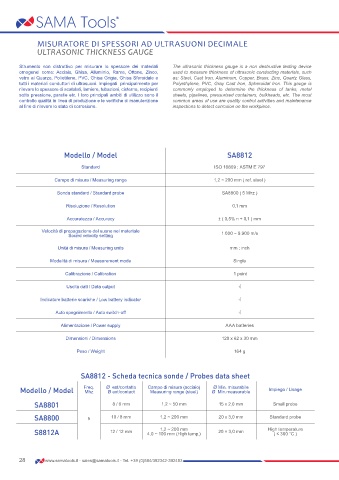

MISURATORE DI SPESSORI AD ULTRASUONI DECIMALE
ULTRASONIC THICKNESS GAUGE

Strumento non distruttivo per misurare lo spessore dei materiali The ultrasonic thickness gauge is a non destructive testing device
omogenei come: Acciaio, Ghisa, Alluminio, Rame, Ottone, Zinco, used to measure thickness of ultrasonic conducting materials, such
vetro al Quarzo, Polietilene, PVC, Ghisa Grigia, Ghisa Sferoidale e as: Steel, Cast Iron, Aluminum, Copper, Brass, Zinc, Quartz Glass,
tutti i materiali conduttori di ultrasuoni. Impiegati principalmente per Polyethylene, PVC, Gray Cast Iron, Spheroidal Iron. This gauge is
rilevare lo spessore di scatolati, lamiere, tubazioni, cisterne, recipienti commonly employed to determine the thickness of tanks, metal
sotto pressione, paratie etc. I loro principali ambiti di utilizzo sono il sheets, pipelines, pressurized containers, bulkheads, etc. The most
controllo qualità in linea di produzione e le verifiche di manutenzione common areas of use are quality control activities and maintenance
al fine di rilevare lo stato di corrosione. inspections to detect corrosion on the workpiece.

Modello / Model SA8812

Standard ISO 16809 ; ASTM E 797

Campo di misura / Measuring range 1,2 ~ 200 mm ( ref. steel )

Sonda standard / Standard probe SA8800 ( 5 Mhz )
Risoluzione / Resolution 0,1 mm

Accuratezza / Accuracy ± ( 0,5% n + 0,1 ) mm

Velocità di propagazione del suono nel materiale 1.000 ~ 9.900 m/s
Sound velocity setting

Unità di misura / Measuring units mm ; inch
Modalità di misura / Measurement mode Single

Calibrazione / Calibration 1 point

Uscita dati / Data output √

Indicatore batterie scariche / Low battery indicator √

Auto spegnimento / Auto switch-off √

Alimentazione / Power supply AAA batteries

Dimensioni / Dimensions 120 x 62 x 30 mm
Peso / Weight 164 g

SA8812 - Scheda tecnica sonde / Probes data sheet

Ø Min. misurabile
Modello / Model Freq. Ø est/contatto Campo di misura (acciaio) Ø Min.measurable Impiego / Usage
Ø ext/contact
Mhz
Measuring range (steel)
SA8801 8 / 6 mm 1,2 ~ 50 mm 15 x 2,0 mm Small probe
SA8800 5 10 / 8 mm 1,2 ~ 200 mm 20 x 3,0 mm Standard probe
1,2 ~ 200 mm
S8812A 12 / 12 mm 4,0 ~ 100 mm (High temp.) 20 × 3,0 mm High temperature
( ≤ 300 °C )
