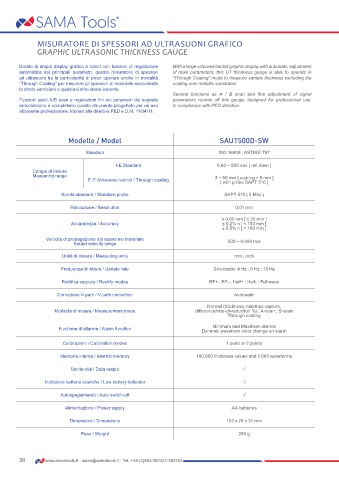

Page 38 - catalogo strumenti per controllo non distruttivo

MISURATORE DI SPESSORI AD ULTRASUONI GRAFICO
GRAPHIC ULTRASONIC THICKNESS GAUGE

Dotato di ampio display grafico a colori con funzioni di regolazione With a large coloured backlit graphic display with automatic adjustment
automatica dei principali parametri, questo misuratore di spessori of main parameters, this UT thickness gauge is able to operate in
ad ultrasuoni ha la particolarità di poter operare anche in modalità “Through Coating” mode to measure sample thickness excluding the
“Through Coating” per misurare gli spessori di materiale escludendo coating over metallic substrates.
lo strato verniciato o qualsiasi altro strato isolante.
Several functions as A / B scan and fine adjustment of signal
Funzioni quali A/B scan e regolazioni fini dei parametri del segnale parameters rounds off this gauge, designed for professional use.
arricchiscono e completano questo strumento progettato per un uso In compliance with PED directive.
altamente professionale. Idoneo alla direttiva PED e D.M. 11/04/11.

Modello / Model SAUT500D-SW

Standard ISO 16809 ; ASTM E 797

I-E Standard 0,60 ~ 500 mm ( ref. steel )
Campo di misura
Measuring range 3 ~ 50 mm [ coating < 8 mm ]
E-E Attraverso vernici / Through coating ( with probe SAPT-510 )

Sonda standard / Standard probe SAPT-510 ( 5 Mhz )

Risoluzione / Resolution 0,01 mm
± 0,05 mm [ ≤ 25 mm ]
Accuratezza / Accuracy ± 0,2% n [ < 100 mm ]
± 0,5% n [ > 100 mm ]

Velocità di propagazione del suono nel materiale 500 ~ 9.999 m/s
Sound velocity range
Unità di misura / Measuring units mm ; inch

Frequenza di lettura / Update rate Selectable: 4 Hz ; 8 Hz ; 16 Hz

Rettifica segnale / Rectify modes RF+ ; RF- ; Half+ ; Half- ; Full wave

Correzione V-path / V-path correction Automatic
Normal (thickness, min/max capture,
Modalità di misura / Measurement mode difference/rate-of-reduction %) ; A-scan ; B-scan
Through coating
Minimum and Maximum alarms
Funzione di allarme / Alarm function Dynamic waveform color change on alarm
Calibrazioni / Calibration modes 1 point or 2 points

Memoria interna / Internal memory 100.000 thickness values and 1.000 waveforms

Uscita dati / Data output √

Indicatore batterie scariche / Low battery indicator √

Autospegnimento / Auto switch-off √

Alimentazione / Power supply AA batteries

Dimensioni / Dimensions 153 x 76 x 37 mm
Peso / Weight 280 g
