Quadrettatore, Cross Hatch Adhesion Tester - SADT502
Il quadrettatore, altrimenti noto come Cross Hatch Tester o Adhesion Tester, è uno strumento impiegato nel controllo qualità al fine di valutare l’adesione di vari tipi di rivestimento, singoli e/o multi strato. Pur essendo un tipo di controllo distruttivo agisce su una superficie estremamente contenuta ed è comunemente utilizzato a fianco di Spessimetri per Rivestimenti, Durometri per Rivestimenti, Misuratori di Brillantezza e Colorimetri.

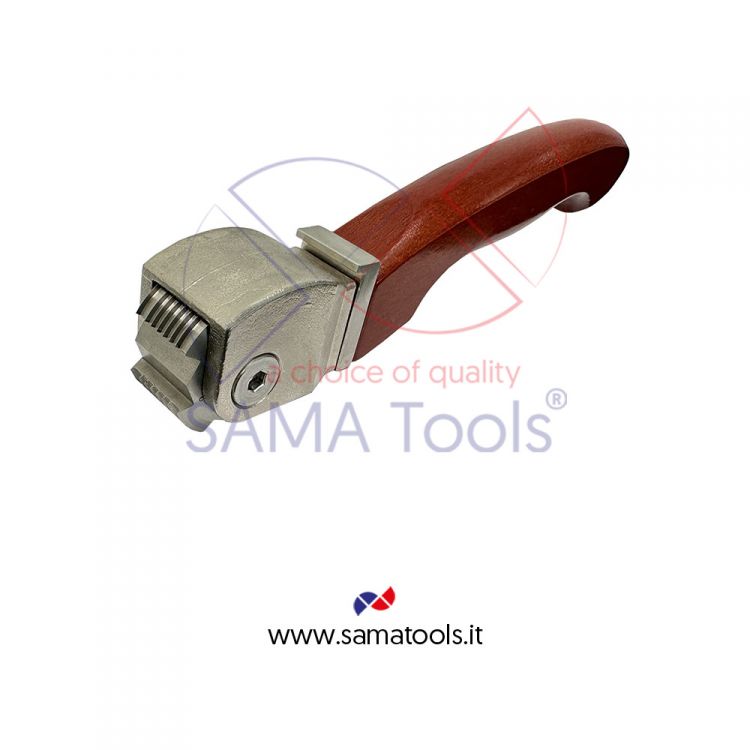

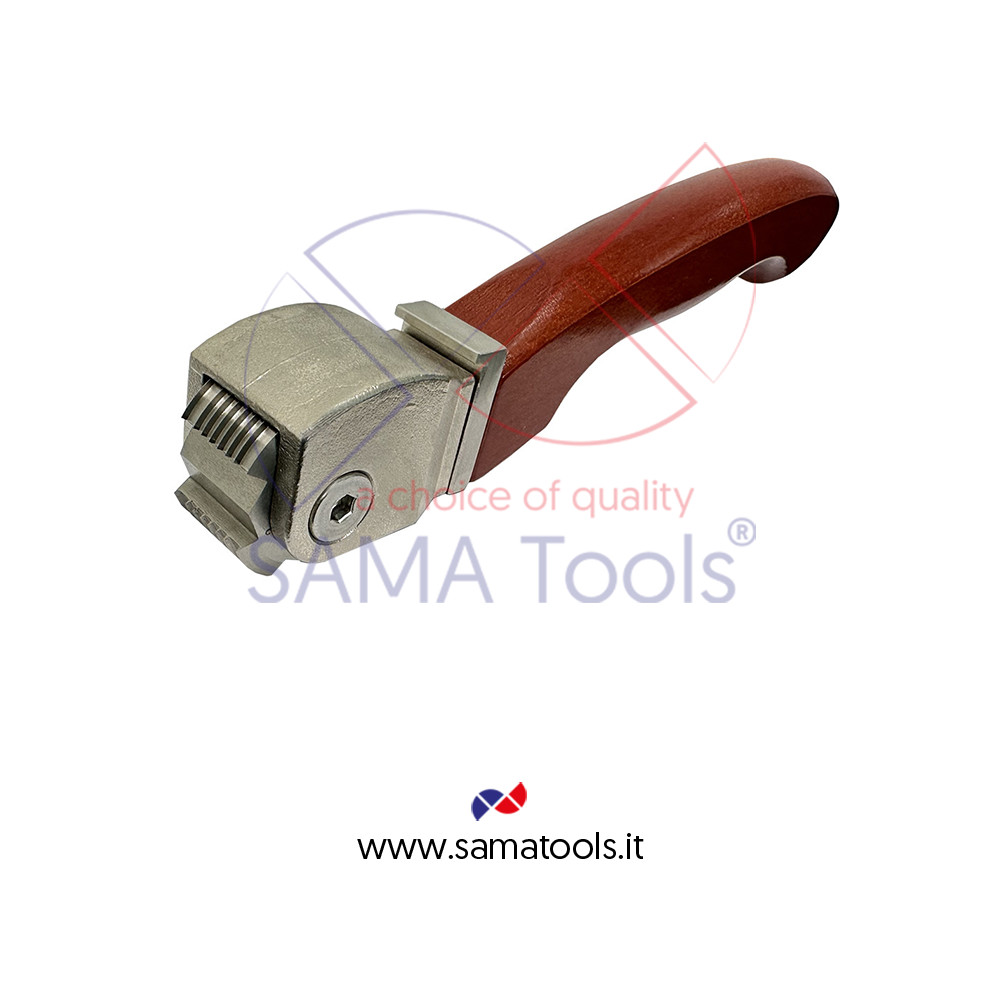

Lo strumento è generalmente composto da un’impugnatura e da una testina metallica. Su quest’ultima sono presenti 6 o 11 lame, disposte con una spaziatura di 1, 2 o 3mm. A seconda di questi parametri la testina sarà destinata a misurare l’adesione di rivestimenti rispettivamente compresi tra 0 e 60µm, 60 e 120µm o 120 e 250µm.
La procedura di misurazione consiste nel far scorrere la testina sulla superficie campione 2 volte, facendo in modo che gli scorrimenti siano rispettivamente ortogonali, in maniera da andare a “Quadrettare” il rivestimento. La condizione di quest’ultimo a seguito della quadrettatura ci fornirà lo stato dell’adesione in base a una tabella riconosciuta a livello internazionale.
Per l'operazione di quadrettatura, al fine di agevolare l’operatore e per mantenere traccia della misurazione, sono rispettivamente utilizzati una lente d’ingrandimento e un nastro adesivo trasparente.
|
Modello / Model |
SADT502-2 |
SADT502-3 |
SADT502-4 |
SADT502-5 |
SADT502-6 |
|
|
Standard |
ISO 2409 (6 blades) ; ISO 16276-2 ; ASTM D 3359-B (11 blades) EN 13523-6 ; AS 3894.9 ; AS 1580.408.4 |
|||||
|
Campo di misura Measuring range |
Substrati duri Hard substrates |
0 ~ 60 µm |
0 ~ 60 µm |
60 ~ 120 µm |
60 ~ 120 µm |
120 ~ 250 µm |
|
Substrati morbidi Soft substrates |
-- |
-- |
0 ~ 120 µm |
0 ~ 120 µm |
120 ~ 250 µm |
|
|

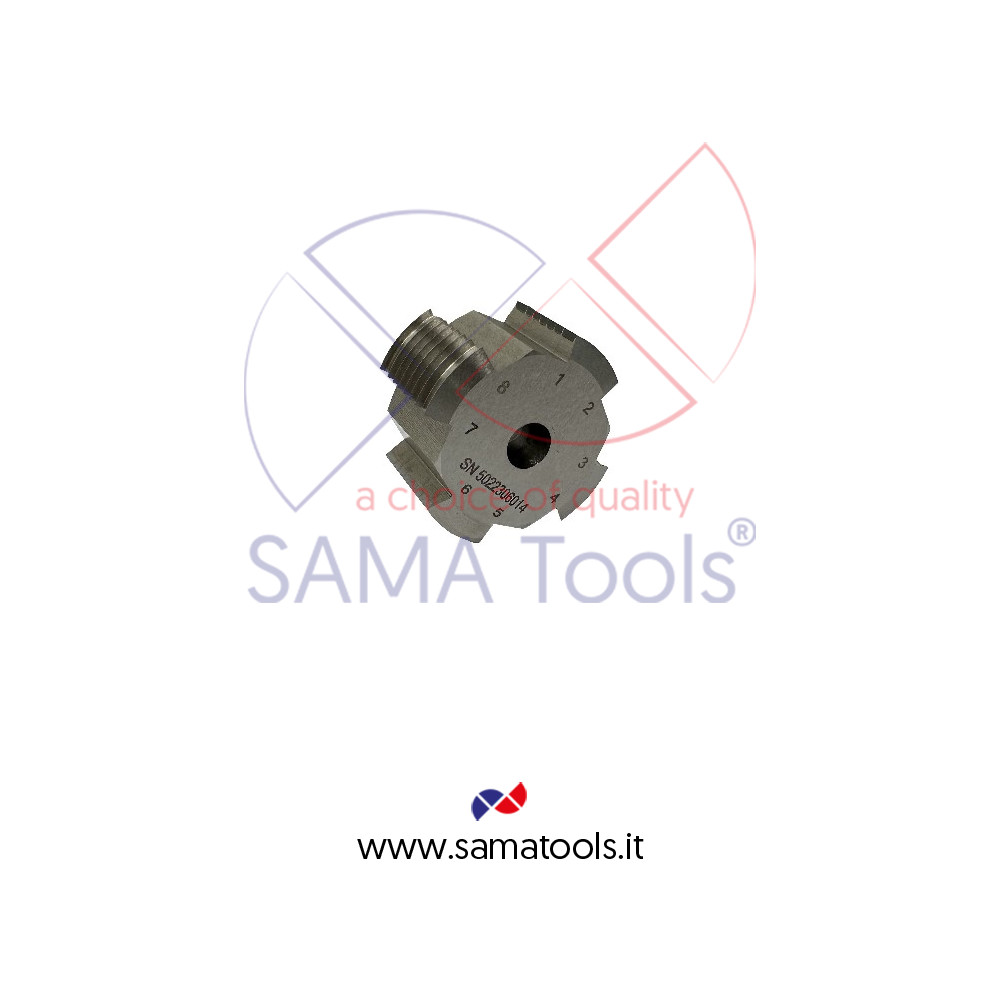

Testina / Head |
6 profiles |
|||||
|
Lame / Blades |
11 |
6 |
11 |
6 |
6 |
|
|
Spaziatura / Spacing |
1 mm |
1 mm |
2 mm |
2 mm |
3 mm |
|
|
Numero quadrati del reticolo Grid’s squares number |
100 |
25 |
100 |
25 |
25 |
|
|
Limiti di utilizzo / Usage limits |
Not suitable for coating > 250 μm and upholstery fabric |
|||||
|
Dimensioni / Dimensions |
175 x 25 x 30 mm |
|||||
|
Peso / Weight |
200 g |
|||||
Dotazione Standard / Standard Supply:
Unità centrale / Main unit
Testina 6 profili / 6 profiles head
Nastro adesivo 19mm x 32,9m / Transparent tape 19mm x 32,9m
Spazzola / Brush
Lente di ingrandimento / Magnifying lens
Valigetta / Carrying case
Manuale d’uso / User’s manual
Accessori Opzionali / Optional Accessories:
Testine aggiuntive / Additional heads
Nastro adesivo 19mm x 32,9m / Transparent tape 19mm x 32,9m
Nastro adesivo 25,4mm x 65,8m / Transparent tape 25,4mm x 65,8m
Certificato di taratura / Calibration report
