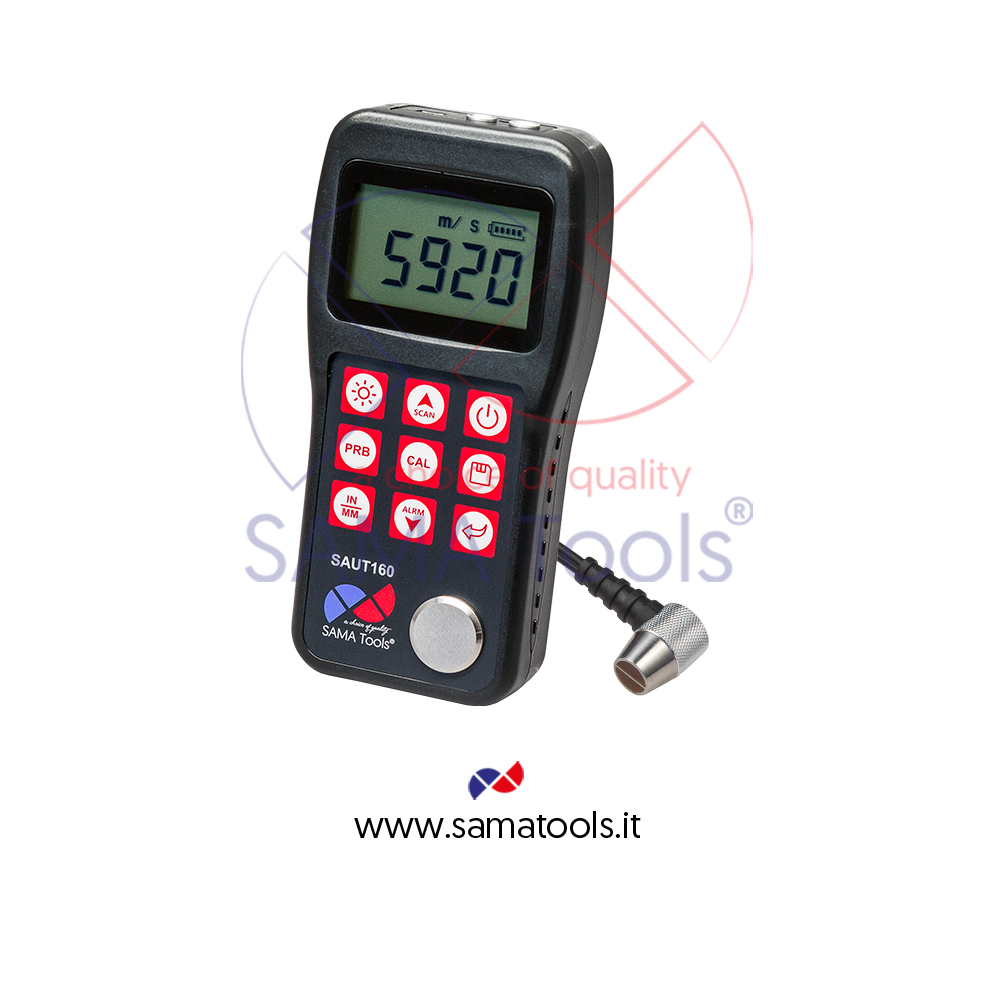

Spessimetro misuratore ad ultrasuoni - SAUT160
Il Misuratore di Spessore a Ultrasuoni SAUT160 coniuga elevata precisione e facilità d'uso assieme a compattezza e robustezza. La risoluzione centesimale, la piastra di autocalibrazione, la capiente memoria interna e la possibilità di scaricare i dati tramite un'interfaccia e un software dedicato (opzionali), contribuiscono a fare del SAUT160 un prodotto altamente professionale.
Misurare in maniera non distruttiva lo spessore di tubi, scatolati o parti di difficile accesso/smontaggio diventerà un'operazione facile, rapida e sicura anche per l'operatore più inesperto e con le numerose sonde opzionali a disposizione, anche la misurazione delle superfici più piccole o roventi non sarà più un problema.
Uno strumento "Universale"
Grazie alle differenti modalità di calibrazione (classica sulla piastra di autocalibrazione, tramite impostazione della velocità di propagazione del suono all'interno del materiale, taratura con riferimento singolo e taratura con riferimento doppio) il SAUT160 è in grado di misurare lo spessore di qualsiasi materiale conduttore di ultrasuoni, dalla plastica al metallo o dal vetro al policarbonato e ceramica.
Modello / Model |
SAUT160 |
Standard |
ASTM E 797 ; EN 15317 |
Campo di misura / Measuring range |
0,75 ~ 300 mm ( ref. steel ) |
Sonda standard / Standard probe |
SA-PBN05/90 ( 5 Mhz ) |
Risoluzione / Resolution |
0,01 mm |
Precisione / Accuracy |
± 0,05 mm [ ≤ 10 mm ] |
Velocità di propagazione del suono nel materiale Sound velocity range |
1.000 ~ 9.999 m/s |
Unità di misura / Measuring units |
mm ; inch |
Modalità di misura / Measurement mode |
Single ; Scan |
Calibrazione / Calibration |
1 point or 2 points |
Memoria interna / Internal memory |
20 groups ( 99 values each one ) |
Uscita dati / Data output |
√ |
Indicatore batterie scariche / Low battery indicator |
√ |
Auto spegnimento / Auto switch-off |
√ |
Alimentazione / Power supply |
AA batteries |
Dimensioni / Dimensions |
150 × 74 × 32 mm |
Peso / Weight |
245 g |
SAUT160 - Scheda tecnica sonde / Probes data sheet |
|||||
Modello / Model |
Freq. Mhz |
Ø est/contatto Ø ext/contact |
Campo di misura (acciaio) Measuring range (steel) |
Ø Min. misurabile Ø Min.measurable |
Impiego / Usage |
SA-PBN07 |
7 |
8,5 / 7 mm |
0,75 ~ 30,0 mm |
15 × 2,0 mm |
Small probe |
SA-PBN05 |
5 |
13 / 11 mm |
1,2 ~ 230,0 mm |
20 × 3,0 mm |
Straight standard probe |

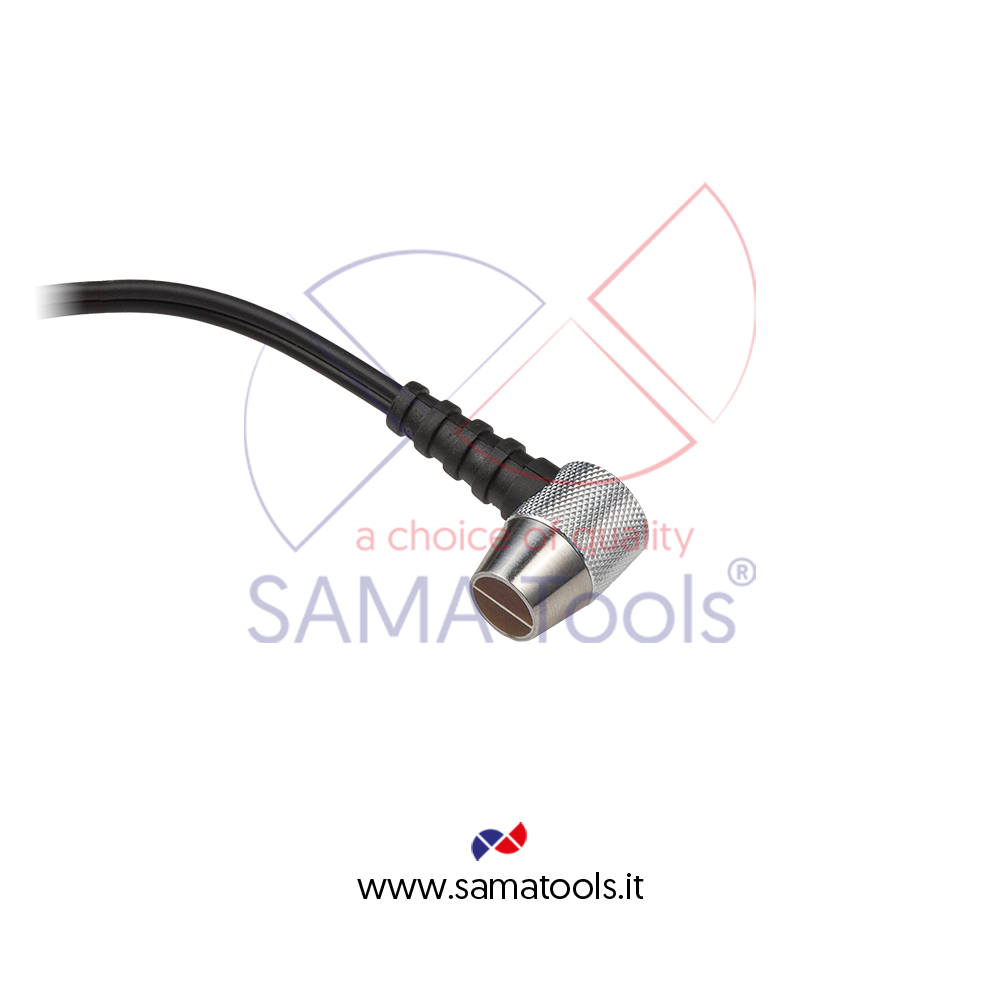

SA-PBN05/90 |
13 / 11 mm |
1,2 ~ 230,0 mm |
20 × 3,0 mm |
90° standard probe |
|
SA-PBNHT5 |
15 / 15 mm |
3,0 ~ 200,0 mm |
30 x 3,0 mm |
High temperature probe ( ≤ 300 °C ) |
|
SA-PBN02 |
2,5 |
18 / 14 mm |
3,0 ~ 300,0 mm |
20 × 3,0 mm |
Low frequency probe |
Dotazione Standard / Standard Supply:
Unità centrale / Main unit
Sonda standard / Standard probe
Gel di accoppiamento 50 ml / 50 ml couplant gel
Valigetta / Carrying case
Manuale d’uso / User’s manual
Accessori Opzionali / Optional Accessories:
Cavo e software / Cable and software
Sonde opzionali / Optional probes
Stampante / Printer
Master di calibrazione 6 step / 6 steps calibration block
Gel 50ml-260ml-1lt-5lt / 50ml-260ml-1lt-5lt couplant gel
Certificato di taratura / Calibration report
