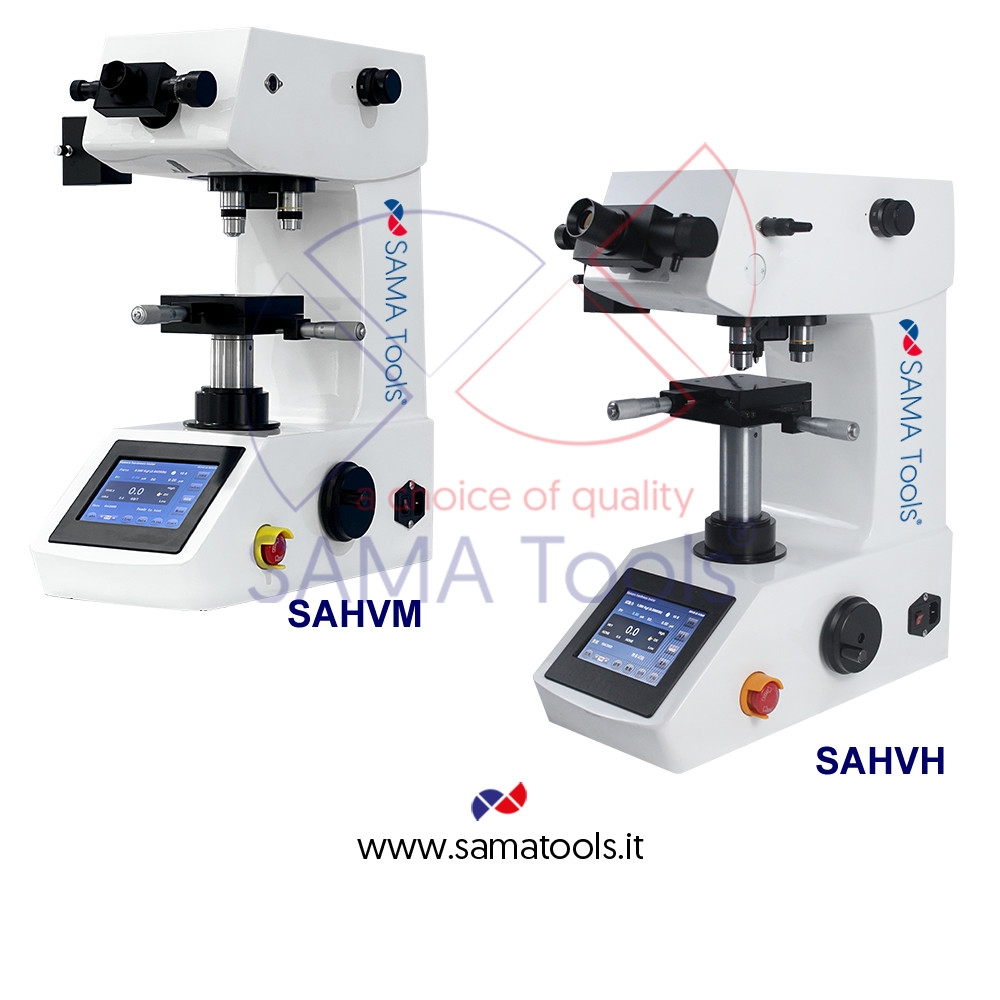

Microdurometri Vickers - SAHV
Tra i più comuni metodi di misura della durezza, il test di durezza Vickers risulta il più accurato in termini di precisione e ripetibilità.
Strumento da laboratorio in grado di misurare la durezza di quasi tutti i tipi di materiali metallici a partire dai più teneri o di basso spessore, effettuando le misurazioni anche su quelli con trattamento superficiale. Questi strumenti sono principalmente utilizzati per prove di durezza su pezzi piccoli e di alta precisione, strati superficiali induriti, rivestimenti superficiali. La prova è effettuata applicando bassi/medi carichi su un penetratore Vickers a forma piramidale. La lettura e misurazione al microscopio delle diagonali del rombo derivante dall’impronta lasciata dal penetratore permette di definire secondo semplici calcoli specifici, in funzione del carico applicato, il valore di durezza HV. L’adeguata preparazione del provino è un elemento imprescindibile per effettuare una corretta misurazione. I durometri Vickers possono essere divisi in lettura manuale o automatica.
I Microdurometri possono essere divisi in lettura manuale o automatica.
Manuale: si effettua per collimazione ottica la misurazione delle diagonali dell’impronta, quindi si compara la media risultante con le tabelle di riferimento.
Automatica: si effettua la misurazione dell’impronta per collimazione ottica, quindi si legge sul display direttamente la misura della durezza.
Conformi allo Standard: ASTM E384,ASTM E92,ISO 6507,ISO 9385,ISO 4546.
Modello |
SAHV-1, SAHV-5, SAHV-10, SAHV-30, SAHV-50 |
SAHV-1MD, SAHV-5MD, SAHV-10MD, SAHV-30MD, SAHV-50MD |
Funzioni |
Lettura manuale |
Lettura automatica |
Caricamento automatico, sosta e rimozione |
X |
X |
Regolazione tempo di sosta |
X |
X |
Schermo LCD piccolo |
X |
-- |
Schermo LCD grande |
-- |
X |
Penetratore Vickers (valore di durezza HV) |
X |
X |
Penetratore Knoop (valore di durezza HK) |
X |
X |
Conversione automatica valore durezza |
-- |
X |
Meccanismo sorgente luminosa regolabile |
X |
X |
Torretta automatica (penetratore e interruttore obiettivo) |
-- |
X |
Funzioni menu da pannello |
-- |
X |
Diagonali ad inserimento manuale |
X |
-- |
Diagonali ad inserimento automatico |
-- |
X |
Interfaccia RS232 |
-- |
X |
Stampante incorporata |
-- |
X |
Modello |
SAHV-1 SAHV-1MD |
SAHV-5 SAHV-5MD |
SAHV-10 SAHV-10MD |
SAHV-30 SAHV-30MD |
SAHV-50 SAHV-50MD |
|
Intensità del test |
Kgf |
0.01,0.025,0.05,0.1, 02,0.3,0.5,1(2) |
0.3,0.5,1, 2,3,5 |
0.3,0.5,1,2,3,5,10 |
1,3,5,10, 20,30 |
1,5,10,20,30,50 |
N |
0.098,0.245,0.49,0.98, 1.96,2.94,4.9,9.8(19.6) |
2.94,4.9,9.8, 19.6,29.4,49.0 |
2.94,4.9,9.8, 19.6,29.4,49,98 |
9.8,29.4,49,98, 196,294 |
9.8,49,98,196, 294,490 |
|
Meccanismo di carica |
Applicazione del carico automatico |
|||||
Tempo di sosta |
0~60s |
|||||
Meccanismo della torretta | Manuale |
SAHV-1 |
SAHV-5 |
SAHV-10 |
SAHV-30 |
SAHV-50 |
Automatico |
SAHV-1MD |
SAHV-5MD |
SAHV-10MD |
SAHV-30MD |
SAHV-50MD |
|
Penetratore | Standard |
Penetratore Vickers (HV) |
||||
Opzionale |
Penetratore Knoop (HK) |
|||||
Obiettivo standard |
10×,40× |
10×,20× |
||||
Mirino |
10× |
|||||
Ingrandimento |
50×,100×,200×,400×,500× |
|||||
Unità min. di misura ingrandimento |
0.5 μm |
1 μm |
||||
Massima altezza campione |
80mm |
160mm |
||||
Distanza penetratore |
95mm |
135mm |
||||
Parametri disponibili del test |
HV/HK |
|||||
Durezze convertibili |
(Solo versione SAHV-MD) HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45 |
|||||
Campo durezza misurabile |
8~2900HV |
|||||
Pannello operativo |
Inizio/azzeramento/tempo di sosta/caricamento test (Solo versione SAHV-MD) |
|||||
Dati visualizzati |
Valori di durezza D1/D2/HV e HK/numero test etc. |
|||||
Normative di riferimento |
ASTM E384,ASTM E92,ISO 6507,ISO 9385,ISO 4546 |
|||||
Dimensioni |
405×290×480 mm |
520×190×650mm |
||||
Peso netto |
Circa 25kg |
Circa 40kg |
||||
Accessori opzionali |
Certificato di taratura |
