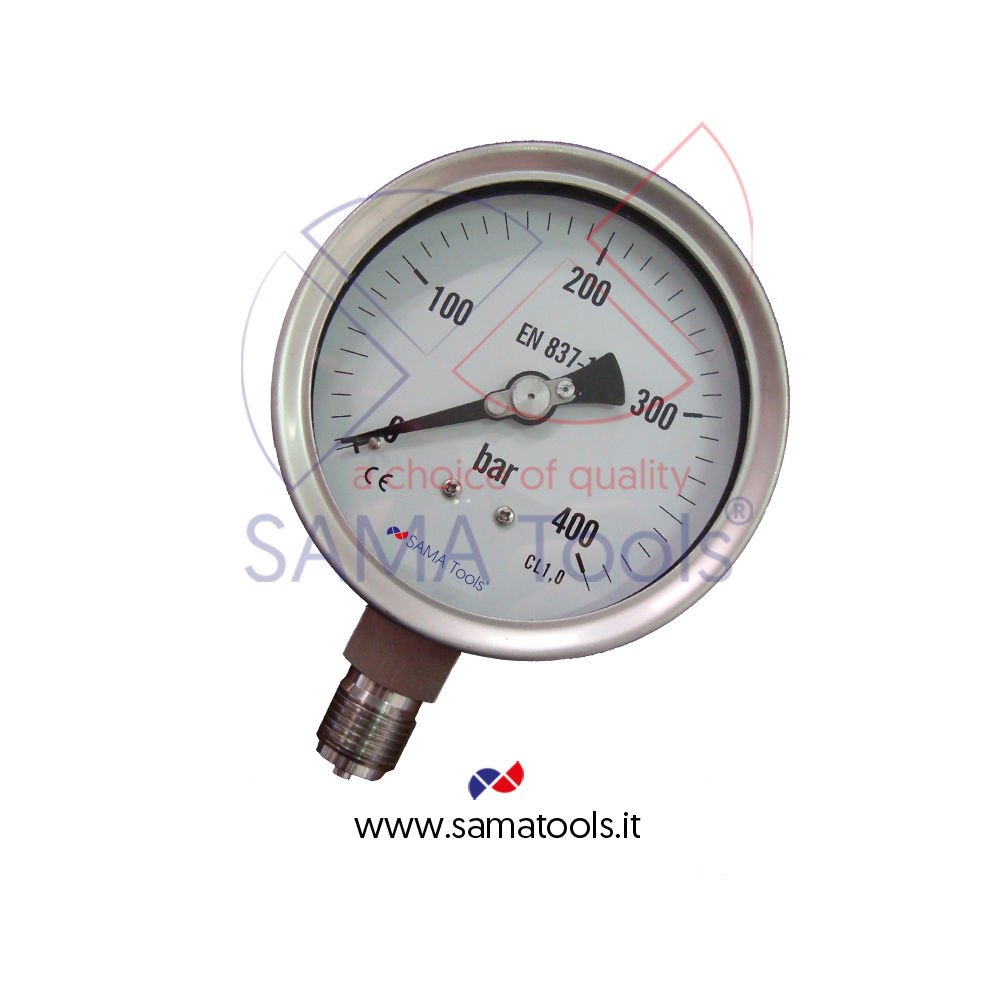

Manometro INOX classe 1 secondo EN837_1 Diam. 100 - SA-MX100R
Realizzati interamente in acciaio inox, sono molto resistenti a gravose condizioni di esercizio ed ambientali. Sono utilizzati nell’industria chimica e petrolchimica, conserviera, alimentare e farmaceutica. Fornibili a secco o in bagno di glicerina.
Bar |
Da 0.6 a 1600 bar |
Classe precisione |
1 (1.6 per Dia. 63-80) secondo EN837-1 |
Pressione di esercizio |
Costante: 75% V.F.S. – Variabile: 60% V.F.S. |
Temperatura di esercizio |
Ambiente: -30 ÷ 65 °C – Fluido di processo: -40 ÷ 180 °C |
Sovrapressione |
Fino a 60 bar 25% V.F.S Da 100 bar: 15% V.F.S. |
Grado di protezione |
IP55 secondo EN 60529 |
Deriva termica |
max ± 0,3% dell’ampiezza di campo ogni 10 °C di scostamento dalla temperatura di riferimento di 20 °C |
Cassa e anello |
INOX AISI304 con innesto a baionetta, tappo di sicurezza in gomma nitrilica NBR |
Presa di pressione |
AISI 316; filettatura secondo UNI ISO 228/1 G 1/4” A (Ø 63 e 80) - G 1/2” A (Ø 100 - 150 - 200 - 250) |
Elemento elastico |
tubo trafilato senza saldature in AISI 316L - saldatura TIG all’attacco in atmosfera controllata |
Movimento |
in acciaio inossidabile AISI 304 |
Indice |
alluminio anodizzato nero di tipo azzerabile |
Trasparente |
vetro spessore 3 mm |
Quadrante |
alluminio bianco; scale e graduazioni in nero secondo EN837-1 |
Riempimento |
A secco – a richiesta riempimento a liquido |
Note |
in presenza di ammoniaca, ossigeno, acido nitrico, o altri prodotti ossidanti ed in generale per l’industria petrolchimica, l’utilizzo della glicerina è sconsigliato. |
