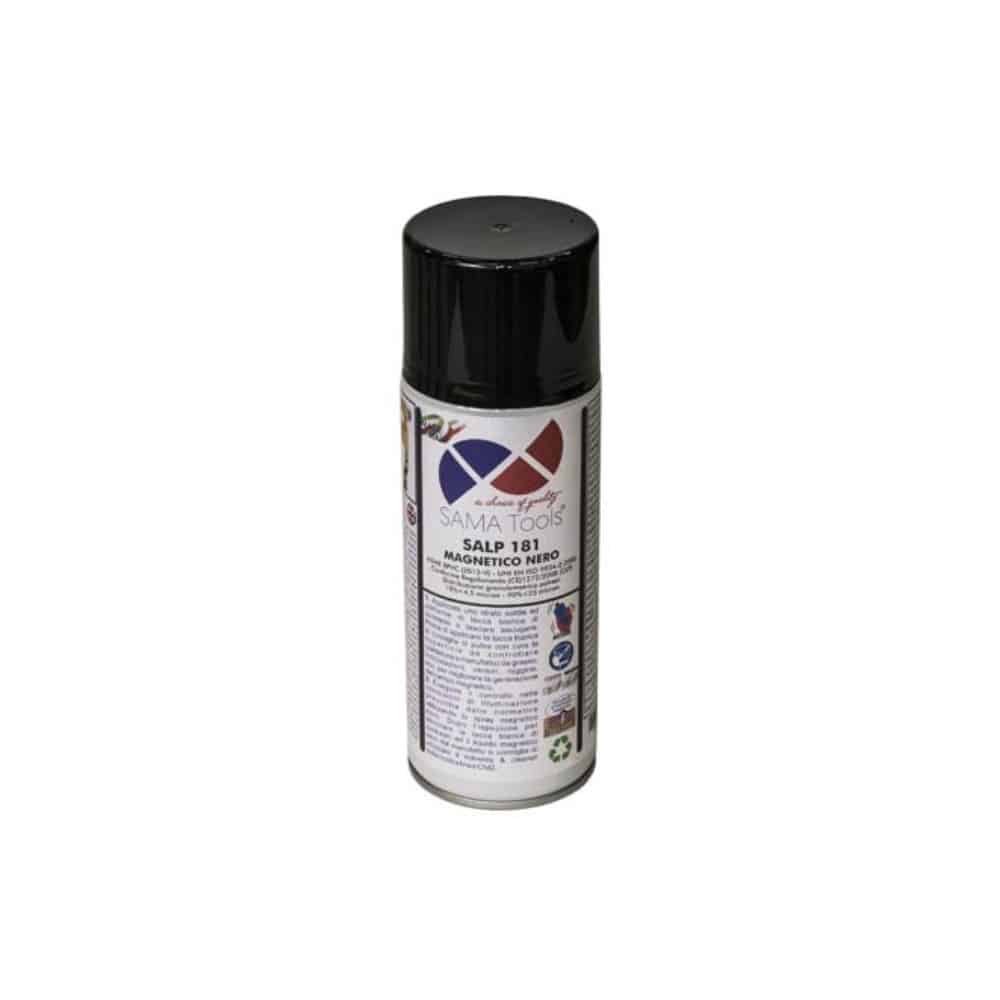

Lo spray magnetico nero è un liquido magnetico utilizzato nei controlli non distruttivi con metodo MT per evidenziare indicazioni superficiali e prossime alla superficie su componenti in materiali ferromagnetici. Applicato durante la magnetizzazione del pezzo, permette di rendere visibili dispersioni del campo associate a cricche, discontinuità di saldatura, inclusioni o altre anomalie rilevabili mediante controllo magnetoscopico.
Nel controllo MT, il componente viene magnetizzato mediante un magnetoscopio o giogo magnetico. Quando il flusso magnetico incontra una discontinuità orientata in modo favorevole rispetto al campo applicato, si genera una dispersione locale. Le particelle ferromagnetiche contenute nello spray vengono attratte in corrispondenza di questa zona e formano un’indicazione visibile, consentendo all’operatore di individuare le aree da valutare.
Il liquido magnetico nero è destinato al controllo di materiali ferromagnetici, come acciai al carbonio e altri materiali magnetizzabili compatibili con il metodo. Trova impiego nella verifica di saldature, fusioni, forgiati, tubazioni, componenti meccanici, strutture metalliche e particolari sottoposti a controlli in produzione, manutenzione o accettazione.
L’utilizzo in formato spray rende il prodotto pratico nei controlli localizzati eseguiti con giogo magnetico portatile. Il liquido può essere applicato direttamente sulla zona da esaminare durante la magnetizzazione, facilitando l’esecuzione del controllo su componenti installati, superfici difficilmente movimentabili o aree specifiche che richiedono una verifica mirata.
Quando la superficie del componente è scura o non offre un contrasto sufficiente, lo spray magnetico nero può essere utilizzato insieme alla lacca bianca di contrasto. La lacca crea un fondo chiaro e sottile sul quale le indicazioni nere risultano più facilmente osservabili, migliorando la leggibilità del controllo visibile e agevolando l’identificazione delle zone interessate da possibili discontinuità.
Il ciclo di controllo magnetoscopico visibile può quindi prevedere l’applicazione della lacca bianca sulla superficie, la magnetizzazione mediante magnetoscopio AC/DC e l’impiego dello spray magnetico nero come mezzo di rilevazione. Al termine dell’esame, la lacca bianca può essere rimossa mediante lo spray solvente & cleaner, consentendo di completare la verifica e ripristinare la superficie controllata.
La scelta del metodo MT è legata alla natura del materiale. A differenza dei liquidi penetranti PT, utilizzabili per evidenziare discontinuità aperte in superficie anche su materiali non ferromagnetici compatibili, il controllo con liquidi magnetici richiede un componente ferromagnetico. Il vantaggio della magnetoscopia è la possibilità di evidenziare indicazioni superficiali e prossime alla superficie, quando il campo applicato e l’orientamento della discontinuità sono adeguati al controllo.
Lo spray contiene particelle magnetiche nere a base di ferro, con distribuzione granulometrica definita in riferimento alla UNI EN ISO 9934-2, norma relativa ai mezzi di rilevazione utilizzati nelle prove di magnetoscopia. È inoltre conforme ad ASME BPVC Section V, Article 7, riferimento tecnico per l’esame con particelle magnetiche.
Lo spray magnetico per controlli MT completa quindi l’utilizzo del magnetoscopio portatile nelle verifiche su materiali ferromagnetici, offrendo una soluzione pratica per rendere visibili le indicazioni generate durante la magnetizzazione. L’abbinamento con lacca bianca di contrasto e cleaner permette di impostare un ciclo di controllo completo, leggibile e adatto alle esigenze operative di produzione e manutenzione.
Applicazioni
- Controllo magnetoscopico MT di componenti in materiali ferromagnetici
- Ricerca di indicazioni superficiali e prossime alla superficie
- Verifica di saldature e giunzioni saldate
- Controllo di fusioni, forgiati e particolari lavorati
- Ispezione di tubazioni, carpenterie e strutture metalliche
- Controlli in produzione, manutenzione e accettazione componenti
- Utilizzo con magnetoscopio o giogo magnetico portatile
- Abbinamento alla lacca bianca di contrasto per aumentare la leggibilità delle indicazioni
- Controlli MT secondo i riferimenti UNI EN ISO 9934-2 e ASME BPVC Section V, Article 7
FAQ – Spray magnetico nero
A cosa serve lo spray magnetico nero?
Serve a rendere visibili indicazioni superficiali e prossime alla superficie durante un controllo magnetoscopico MT su materiali ferromagnetici. Le particelle magnetiche contenute nello spray si concentrano nelle zone in cui il campo magnetico presenta dispersioni associate a possibili discontinuità.
Come si utilizza lo spray magnetico nero nel controllo MT?
Lo spray viene applicato sulla zona del componente sottoposta a magnetizzazione mediante magnetoscopio o giogo magnetico. In presenza di una discontinuità rilevabile dal metodo, le particelle si raccolgono nella zona interessata formando un’indicazione visibile.
Su quali materiali può essere utilizzato il liquido magnetico nero?
È utilizzabile su materiali ferromagnetici, cioè materiali che possono essere magnetizzati in modo idoneo al controllo MT. Non è adatto al controllo di alluminio, acciaio inox austenitico o altri materiali non ferromagnetici.
Quali discontinuità può evidenziare il controllo con spray magnetico?
Il metodo può evidenziare indicazioni associate a cricche, discontinuità di saldatura, inclusioni o altre anomalie superficiali e prossime alla superficie su componenti ferromagnetici. La valutazione dell’indicazione dipende dalla procedura applicata e dalla geometria del pezzo.
Perché utilizzare la lacca bianca insieme allo spray magnetico nero?
La lacca bianca crea un fondo chiaro sulla superficie del componente e migliora il contrasto delle indicazioni nere. È utile soprattutto su superfici scure o quando occorre aumentare la leggibilità visiva durante l’esame.
Quale strumento si utilizza insieme allo spray magnetico nero?
Lo spray magnetico nero viene utilizzato con un magnetoscopio o giogo magnetico, che genera il campo necessario alla verifica del componente ferromagnetico.
Come si rimuove la lacca bianca dopo il controllo?
Al termine del controllo, la lacca bianca di contrasto può essere rimossa mediante lo spray solvente & cleaner utilizzato con i consumabili della gamma.
Qual è la differenza tra liquido magnetico nero e liquido penetrante rosso?
Il liquido magnetico nero viene utilizzato nel controllo MT su materiali ferromagnetici e può evidenziare indicazioni superficiali e prossime alla superficie. Il liquido penetrante rosso viene utilizzato nel controllo PT su materiali compatibili, compresi quelli non ferromagnetici, e individua discontinuità aperte in superficie.
A quali norme fa riferimento lo spray magnetico nero?
Lo spray magnetico nero è un mezzo di rilevazione per controlli magnetoscopici con caratteristiche riferite alla UNI EN ISO 9934-2. È inoltre conforme ad ASME BPVC Section V, Article 7 per l’esame con particelle magnetiche.
La fornitura è corredata da certificato di batch?
Sì. Ogni fornitura è corredata dal relativo certificato di batch, utile per documentare il lotto del consumabile utilizzato nelle attività di controllo.
