Nel controllo qualità industriale, i tamponi e gli anelli di controllo sono strumenti essenziali per la verifica dimensionale e il rispetto delle tolleranze meccaniche.
Utilizzati quotidianamente in officine, laboratori e linee produttive, permettono un controllo rapido, accurato ed economico di filettature e diametri interni ed esterni. Sono fondamentali anche per la taratura di strumenti di misura come micrometri a 3 punte e alesametri.
In questa guida scoprirai:
1) cosa sono e come funzionano i tamponi e gli anelli;
2) quali sono le principali tipologie e filettature;
3) come scegliere il modello adatto alle tue esigenze;
4) quando effettuare la taratura;
5) Dove acquistare strumenti professionali con garanzia di qualità;
6) FAQ (domande frequenti)
Perché il controllo delle filettature è fondamentale nel controllo qualità
Nel controllo qualità meccanico, la filettatura è uno dei punti più critici di un componente. Un foro filettato fuori tolleranza può non accoppiarsi correttamente, generare rilavorazioni o causare scarti in fase di montaggio.
Spesso il problema emerge solo quando il pezzo è già in assemblaggio: la vite non entra, si blocca o presenta gioco eccessivo. A quel punto il costo non è più solo tecnico, ma anche economico.
L’utilizzo di tamponi e anelli di controllo consente di verificare rapidamente la conformità funzionale della filettatura, evitando difetti che potrebbero compromettere l’intero processo produttivo.
Cosa sono i Tamponi di Controllo
I tamponi di controllo sono strumenti di misura utilizzati per verificare fori filettati o lisci. Sono generalmente realizzati in versione Passa/Non Passa (P/NP):
- la parte passa deve entrare nel foro senza difficoltà
- la parte non passa non deve assolutamente entrare
Questa semplice verifica garantisce che la lavorazione rientri nelle tolleranze dimensionali previste.
Tipi di tamponi disponibili:
- Tamponi filettati: per controllare filettature interne
- Tamponi lisci: per fori cilindrici lisci
👉 Scopri tutte le tipologie nel nostro catalogo tamponi e anelli di controllo.
Differenza tra controllo funzionale e controllo dimensionale
Il tampone filettato PASSA/NON PASSA non misura una quota numerica, ma verifica la conformità funzionale della filettatura.
Il lato “PASSA” deve avvitarsi completamente senza forzature, mentre il lato “NON PASSA” non deve entrare oltre il limite previsto. Questo tipo di controllo simula l’accoppiamento reale tra vite e foro, garantendo che la filettatura rientri nel campo di tolleranza previsto.
Cosa sono gli Anelli di Controllo
Gli anelli di controllo svolgono la funzione opposta: verificano la conformità di diametri e filettature esterne, come quelle di viti o alberi filettati.
Tipi di anelli disponibili:
- Anelli filettati passa/non passa
- Anelli lisci di azzeramento per uso metrologico
👉 Consulta la sezione dedicata agli anelli di controllo SAMA Tools.
Differenza tra controllo filettatura interna ed esterna
Il controllo delle filettature varia in base al tipo di elemento da verificare.
- Per un foro filettato (filettatura interna) si utilizza un tampone filettato.
- Per una vite o un albero filettato (filettatura esterna) si utilizza un anello filettato di controllo.
Questa distinzione è fondamentale per garantire un accoppiamento corretto tra le parti meccaniche.
Le Principali Filettature Disponibili
SAMA Tools fornisce una vasta gamma di filettature standard, per adattarsi a qualsiasi applicazione.
Filettature metriche:
- M passo grosso e passo fine
Filettature anglosassoni e speciali:
- UNF, UNC, UNEF
- BSW, BSF, Whitworth
- Trapezoidali
- GAS, ISO 7/2
- NPT, NPTF
👉 Ogni filettatura è disponibile in tamponi e anelli, sia standard che su richiesta. Trovi la lista aggiornata nel nostro catalogo digitale.
Classi di tolleranza e normativa di riferimento
Il controllo delle filettature è regolato da normative tecniche internazionali, tra cui la ISO 1502 per i filetti metrici.
Le classi di tolleranza, come ad esempio 6H per filettature interne e 6g per filettature esterne, definiscono il campo dimensionale entro cui la filettatura deve rientrare.
La scelta della classe corretta è essenziale per garantire l’accoppiamento funzionale tra i componenti, evitando giochi eccessivi o interferenze.
Come si Usano i Tamponi e Anelli Passa/Non Passa
L’uso è semplice, ma richiede attenzione:
- Pulire accuratamente pezzo e strumento
- Controllare con la parte passa: deve entrare senza sforzo eccessivo
- Controllare con la parte non passa: non deve assolutamente entrare
- Registrare l’esito del test
Questa verifica assicura la funzionalità meccanica e la qualità del processo produttivo.
👉 Vuoi contattare uno dei nostri tecnici? Contattaci qui.
Errori comuni nel controllo delle filettature
Anche con strumenti corretti, alcuni errori operativi possono compromettere la verifica:
- Forzare il tampone durante l’avvitamento.
- Utilizzare strumenti usurati senza verificarne lo stato.
- Confondere le classi di tolleranza.
- Non effettuare controlli periodici dello strumento.
Un controllo corretto richiede metodo, attenzione e strumenti in condizioni ottimali.
Manutenzione e Taratura
Tamponi e anelli, essendo soggetti a usura, devono essere tarati periodicamente per verificare che rientrino nella tolleranza richiesta, in conformità agli standard.
Gli anelli lisci di azzeramento DIN2250-C sono indispensabili per la verifica e taratura di strumenti come:
- Micrometri a 3 punte
- Alesametri

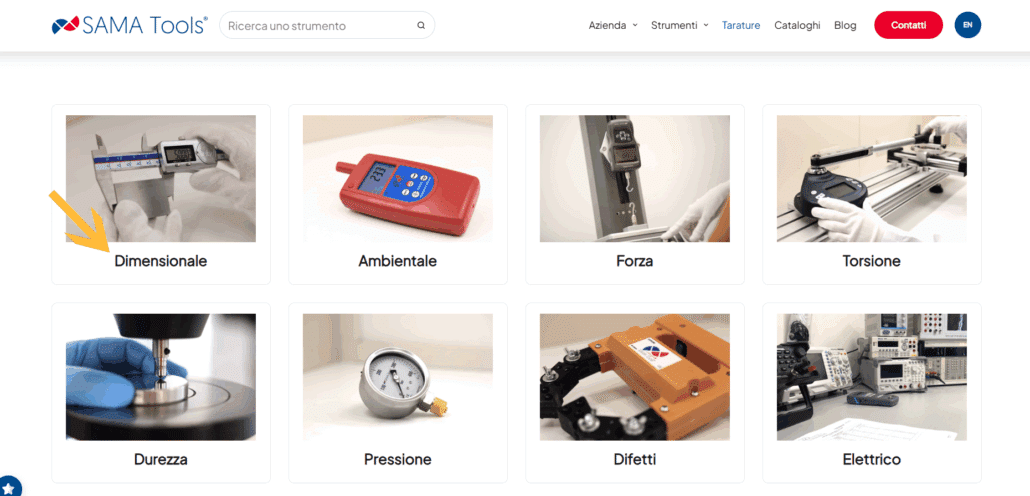

👉 Scopri il nostro servizio di taratura dedicato agli strumenti di misura.
Tamponi e Anelli Standard o su Disegno?
SAMA Tools fornisce:
- Dimensioni standard a catalogo
- Soluzioni personalizzate su specifica tecnica
- Tolleranze speciali
- Tamponi filettati Helicoil
- Tamponi e anelli con filettature sinistre
👉 Hai esigenze particolari o disegni tecnici? Contattaci per una consulenza personalizzata
Dove Acquistare Tamponi e Anelli Professionali
SAMA Tools propone una gamma completa di:
- Tamponi filettati e lisci passa/non passa
- Anelli filettati passa/non passa e di azzeramento
- Servizi di taratura, consulenza e personalizzazione

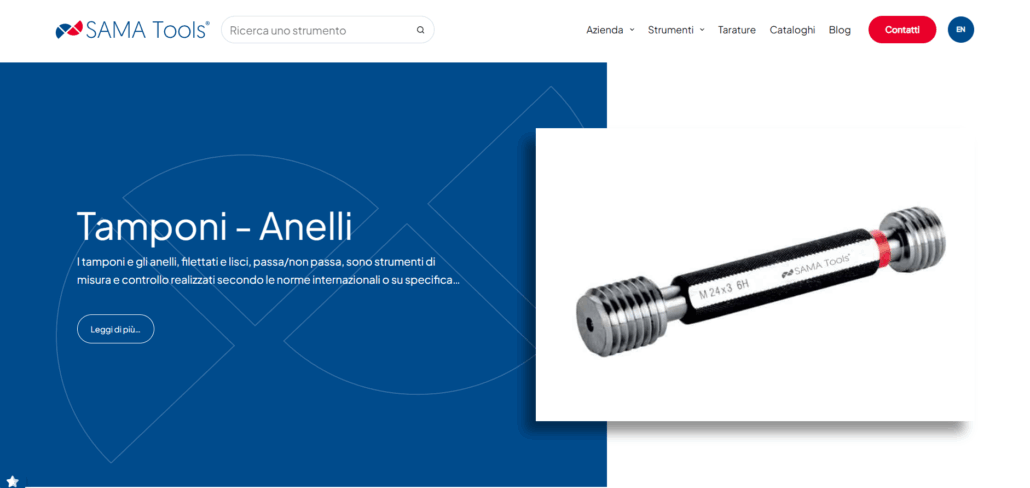

👉 Consulta subito la nostra pagina dedicata: Tamponi e Anelli di Controllo – SAMA Tools
FAQ – Domande Frequenti
Cos’è un tampone filettato passa/non passa?
Serve per controllare la conformità di una filettatura interna: la parte “passa” deve entrare, la “non passa” no.
Quando si usa un anello liscio di azzeramento?
Per la taratura di strumenti come micrometri a 3 punte o alesametri.
Posso ordinare tamponi con filettature speciali?
Sì, realizziamo strumenti su disegno o specifica del cliente.
Sono disponibili i certificati di taratura?
Sì, su richiesta forniamo rapporti di taratura o certificati ACCREDIA.
Quando sostituire un tampone filettato?
Un tampone dovrebbe essere sostituito quando presenta segni evidenti di usura, danneggiamenti o quando non garantisce più un controllo affidabile secondo le tolleranze previste.
Il tampone filettato misura la quota esatta?
No. Il tampone verifica la conformità funzionale della filettatura, ma non fornisce un valore numerico della misura.
Quanto dura un tampone filettato in produzione?
La durata dipende dalla frequenza di utilizzo e dal materiale controllato. Un utilizzo intensivo può accelerare l’usura, rendendo necessaria una verifica periodica dello stato dello strumento.
