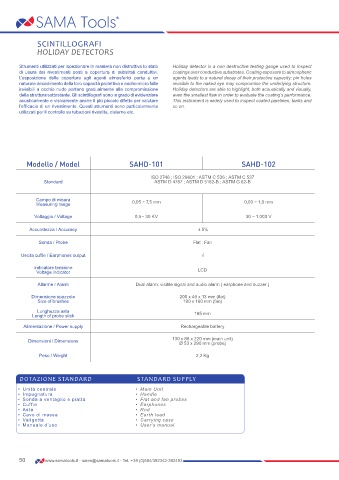

Page 52 - catalogo strumenti per controllo non distruttivo

SCINTILLOGRAFI
HOLIDAY DETECTORS

Strumenti utilizzati per ispezionare in maniera non distruttiva lo stato Holiday detector is a non destructive testing gauge used to inspect
di usura dei rivestimenti posti a copertura di substrati conduttivi. coatings over conductive substrates. Coating exposure to atmospheric
L’esposizione delle coperture agli agenti atmosferici porta a un agents leads to a natural decay of their protective capacity; pin holes
naturale decadimento della loro capacità protettiva e anche micro falle invisible to the naked eye may compromise the underlying structure.
invisibili a occhio nudo portano gradualmente alla compromissione Holiday detectors are able to highlight, both acoustically and visually,
della struttura sottostante. Gli scintillografi sono in grado di evidenziare even the smallest flaw in order to evaluate the coating’s performance.
acusticamente e visivamente anche il più piccolo difetto per valutare This instrument is widely used to inspect coated pipelines, tanks and
l’efficacia di un rivestimento. Questi strumenti sono particolarmente so on.
utilizzati per il controllo su tubazioni rivestite, cisterne etc.

Modello / Model SAHD-101 SAHD-102

ISO 2746 ; ISO 29601 ; ASTM C 536 ; ASTM C 537
Standard ASTM D 4787 ; ASTM D 5162-B ; ASTM G 62-B

Campo di misura 0,05 ~ 7,5 mm 0,03 ~ 1,0 mm
Measuring range

Voltaggio / Voltage 0,5~ 30 KV 30 ~ 1.000 V

Accuratezza / Accuracy ± 5%
Sonda / Probe Flat ; Fan

Uscita cuffie / Earphones output √

Indicatore tensione LCD
Voltage indicator

Allarme / Alarm Dual alarm: visible signal and audio alarm ( earphone and buzzer )
Dimensione spazzole 200 x 46 x 13 mm (flat)
Size of brushes 190 x 160 mm (fan)

Lunghezza asta
Length of probe stick 185 mm
Alimentazione / Power supply Rechargeable battery

Dimensioni / Dimensions 130 x 88 x 220 mm (main unit)
Ø 53 x 290 mm (probe)
Peso / Weight 2,2 Kg

DOTAZIONE STANDARD STANDARD SUPPLY

• Unità centrale • Main Unit
• Impugnatura • Handle
• Sonda a ventaglio e piatta • Flat and fan probes
• Cuffie • Earphones
• Asta • Rod
• Cavo di massa • Earth lead
• Valigetta • Carrying case
• Manuale d’uso • User’s manual
