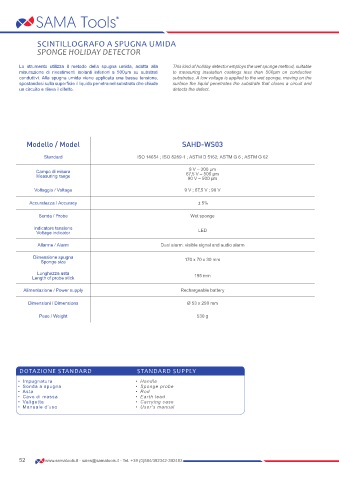

SCINTILLOGRAFO A SPUGNA UMIDA
SPONGE HOLIDAY DETECTOR

Lo strumento utilizza il metodo della spugna umida, adatta alla This kind of holiday detector employs the wet sponge method, suitable
misurazione di rivestimenti isolanti inferiori a 500μm su substrati to measuring insulation coatings less than 500μm on conductive
conduttivi. Alla spugna umida viene applicata una bassa tensione, substrates. A low voltage is applied to the wet sponge, moving on the
spostandosi sulla superficie il liquido penetra nel substrato che chiude surface the liquid penetrates the substrate that closes a circuit and
un circuito e rileva il difetto. detects the defect.

Modello / Model SAHD-WS03

Standard ISO 14654 ; ISO 8289-1 ; ASTM D 5162; ASTM G 6 ; ASTM G 62
9 V – 300 µm
Campo di misura 67,5 V – 500 µm
Measuring range 90 V – 500 µm

Voltaggio / Voltage 9 V ; 67,5 V ; 90 V

Accuratezza / Accuracy ± 5%

Sonda / Probe Wet sponge
Indicatore tensione LED
Voltage indicator

Allarme / Alarm Dual alarm: visible signal and audio alarm

Dimensione spugna 170 x 70 x 30 mm
Sponge size
Lunghezza asta
Length of probe stick 195 mm

Alimentazione / Power supply Rechargeable battery

Dimensioni / Dimensions Ø 53 x 290 mm

Peso / Weight 530 g

DOTAZIONE STANDARD STANDARD SUPPLY

• Impugnatura • Handle
• Sonda a spugna • Sponge probe
• Asta • Rod
• Cavo di massa • Earth lead
• Valigetta • Carrying case
• Manuale d’uso • User’s manual
