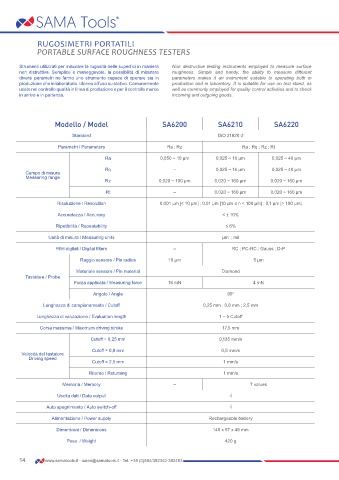

Page 16 - catalogo strumenti per controllo non distruttivo

RUGOSIMETRI PORTATILI
PORTABLE SURFACE ROUGHNESS TESTERS

Strumenti utilizzati per misurare la rugosità delle superfici in maniera Non destructive testing instruments employed to measure surface
non distruttiva. Semplice e maneggevole, la possibilità di misurare roughness. Simple and handy, the ability to measure different
diversi parametri ne fanno uno strumento capace di operare sia in parameters makes it an instrument suitable to operating both in
produzione che in laboratorio. Idoneo all’uso su stativo. Comunemente production and in laboratory. It is suitable for use on test stand, as
usato nel controllo qualità in linea di produzione e per il controllo merce well as commonly employed for quality control activities and to check
in arrivo e in partenza. incoming and outgoing goods.

Modello / Model SA6200 SA6210 SA6220

Standard ISO 21920-2

Parametri / Parameters Ra ; Rz Ra ; Rq ; Rz ; Rt
Ra 0,050 ~ 10 µm 0,025 ~ 16 µm 0,025 ~ 40 µm
Rq -- 0,025 ~ 16 µm 0,025 ~ 40 µm
Campo di misura
Measuring range
Rz 0,020 ~ 100 µm 0,020 ~ 160 µm 0,020 ~ 160 µm
Rt -- 0,020 ~ 160 µm 0,020 ~ 160 µm

Risoluzione / Resolution 0,001 µm [< 10 µm] ; 0,01 µm [10 µm ≤ n < 100 µm] ; 0,1 µm [> 100 µm]
Accuratezza / Accuracy ≤ ± 10%

Ripetibilità / Repeatability ≤ 6%
Unità di misura / Measuring units µm ; mil

Filtri digitali / Digital filters -- RC ; PC-RC ; Gauss ; D-P
Raggio sensore / Pin radius 10 µm 5 µm

Materiale sensore / Pin material Diamond
Tastatore / Probe
Forza applicata / Measuring force 16 mN 4 mN

Angolo / Angle 90°
Lunghezza di campionamento / Cutoff 0,25 mm ; 0,8 mm ; 2,5 mm

Lunghezza di valutazione / Evaluation length 1 ~ 5 Cutoff
Corsa massima / Maximum driving stroke 17,5 mm

Cutoff = 0,25 mm 0,135 mm/s
Cutoff = 0,8 mm 0,5 mm/s
Velocità del tastatore
Driving speed
Cutoff = 2,5 mm 1 mm/s
Ritorno / Returning 1 mm/s

Memoria / Memory -- 7 values
Uscita dati / Data output √
Auto spegnimento / Auto switch-off √

Alimentazione / Power supply Rechargeable battery

Dimensioni / Dimensions 140 x 57 x 48 mm
Peso / Weight 420 g
