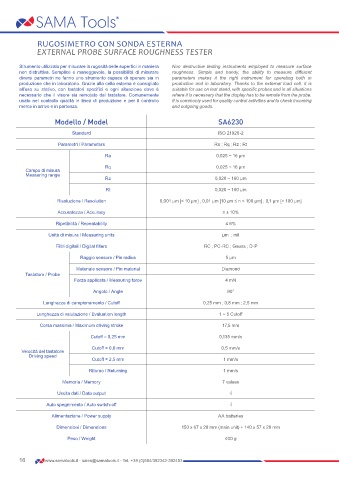

RUGOSIMETRO CON SONDA ESTERNA
EXTERNAL PROBE SURFACE ROUGHNESS TESTER

Strumento utilizzato per misurare la rugosità delle superfici in maniera Non destructive testing instruments employed to measure surface
non distruttiva. Semplice e maneggevole, la possibilità di misurare roughness. Simple and handy, the ability to measure different
diversi parametri ne fanno uno strumento capace di operare sia in parameters makes it the right instrument for operating both in
produzione che in laboratorio. Grazie alla cella esterna è consigliato production and in laboratory. Thanks to the external load cell, it is
all’uso su stativo, con tastatori specifici e ogni situazione dove è suitable for use on test stand, with specific probes and in all situations
necessario che il visore sia remotato dal tastatore. Comunemente where it is necessary that the display has to be remote from the probe.
usato nel controllo qualità in linea di produzione e per il controllo It is commonly used for quality control activities and to check incoming
merce in arrivo e in partenza. and outgoing goods.

Modello / Model SA6230
Standard ISO 21920-2

Parametri / Parameters Ra ; Rq ; Rz ; Rt
Ra 0,025 ~ 16 µm

Rq 0,025 ~ 16 µm
Campo di misura
Measuring range
Rz 0,020 ~ 160 µm
Rt 0,020 ~ 160 µm
Risoluzione / Resolution 0,001 µm [< 10 µm] ; 0,01 µm [10 µm ≤ n < 100 µm] ; 0,1 µm [> 100 µm]

Accuratezza / Accuracy ≤ ± 10%
Ripetibilità / Repeatability ≤ 6%

Unità di misura / Measuring units µm ; mil
Filtri digitali / Digital filters RC ; PC-RC ; Gauss ; D-P

Raggio sensore / Pin radius 5 µm
Materiale sensore / Pin material Diamond
Tastatore / Probe
Forza applicata / Measuring force 4 mN
Angolo / Angle 90°

Lunghezza di campionamento / Cutoff 0,25 mm ; 0,8 mm ; 2,5 mm
Lunghezza di valutazione / Evaluation length 1 ~ 5 Cutoff

Corsa massima / Maximum driving stroke 17,5 mm
Cutoff = 0,25 mm 0,135 mm/s

Cutoff = 0,8 mm 0,5 mm/s
Velocità del tastatore
Driving speed
Cutoff = 2,5 mm 1 mm/s
Ritorno / Returning 1 mm/s

Memoria / Memory 7 values

Uscita dati / Data output √
Auto spegnimento / Auto switch-off √
Alimentazione / Power supply AA batteries

Dimensioni / Dimensions 150 x 67 x 28 mm (main unit) + 140 x 57 x 28 mm

Peso / Weight 400 g
