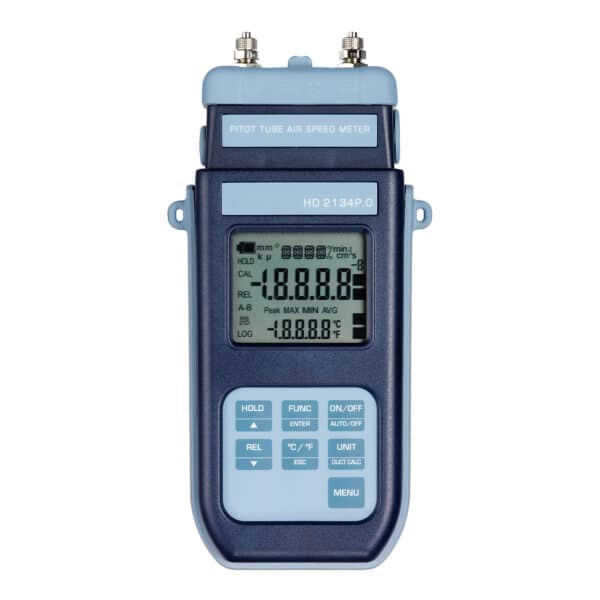

Il micromanometro-termometro velocità dell’aria con fondo scala 200 mbar è uno strumento portatile per misure tramite tubo di Pitot in applicazioni di climatizzazione, ventilazione, riscaldamento, condizionamento e controllo di flussi d’aria ad alta velocità.
Rispetto alla versione da 20 mbar, questo modello è pensato per un campo di lavoro più ampio: misura velocità dell’aria da 2…180 m/s e pressioni differenziali fino a ±200 mbar. È quindi la scelta più indicata quando le velocità possono essere elevate oppure quando la pressione differenziale generata dal tubo di Pitot supera il campo dei micromanometri più sensibili.
Lo strumento misura la pressione differenziale rilevata dal tubo di Pitot e calcola la velocità dell’aria e la portata.
Per il calcolo della portata è possibile impostare la sezione della condotta nel campo 0,0001…1,9999 m². Le unità di misura disponibili permettono di lavorare con pressioni in Pa, mbar, mmH₂O e PSI, velocità in m/s, km/h, ft/min, mph e nodi, portata in l/s, m³/h e cfm.
La misura della temperatura avviene tramite termocoppia K nel campo -200…+600 °C. Lo strumento può essere impiegato anche come termometro, utilizzando sonde con connettore mignon standard, oppure tubi di Pitot con termocoppia quando è necessario associare temperatura e velocità dell’aria nella stessa verifica.
Le funzioni Max, Min e Avg consentono di rilevare i valori principali durante il controllo, mentre REL e HOLD aiutano nella gestione delle letture in campo. Il grado di protezione IP66 rende lo strumento adatto all’utilizzo in ambienti tecnici e durante attività di manutenzione su impianti.
È la scelta corretta quando serve uno strumento portatile per misure immediate su velocità elevate, senza necessità di registrazione dati interna.
Applicazioni
- Misure di velocità dell’aria fino a 180 m/s tramite tubo di Pitot
- Controlli su impianti HVAC, ventilazione industriale, condotti e canalizzazioni
- Verifica della portata aria tramite impostazione della sezione della condotta
- Misure di pressione differenziale con fondo scala 200 mbar
- Controlli su flussi d’aria ad alta velocità e impianti con pressioni differenziali più elevate
- Misure di temperatura con termocoppia K
- Attività di manutenzione, collaudo e bilanciamento su impianti di trattamento aria
- Utilizzo con tubi di Pitot in acciaio inox AISI 316 disponibili in diverse lunghezze
FAQ – Micromanometro-termometro
Quando scegliere il modello con fondo scala 200 mbar?
È indicato quando si devono misurare velocità dell’aria fino a 180 m/s o pressioni differenziali più elevate rispetto al campo coperto dal modello da 20 mbar. È adatto a flussi d’aria più spinti e a controlli su impianti con maggiore velocità.
Che differenza c’è tra il modello da 20 mbar e quello da 200 mbar?
Il modello da 20 mbar misura velocità da 2 a 55 m/s ed è più adatto alle basse pressioni differenziali. Il modello da 200 mbar arriva fino a 180 m/s ed è pensato per applicazioni con velocità e pressioni differenziali più alte.
Come viene determinata la portata dell’aria?
Lo strumento ricava la velocità dalla pressione differenziale misurata con il tubo di Pitot. Inserendo la sezione della condotta, può calcolare anche la portata.
Quali unità di misura sono disponibili?
Sono disponibili unità per pressione differenziale, velocità, portata e temperatura. Tra queste: Pa, mbar, mmH₂O, PSI, m/s, km/h, ft/min, mph, nodi, l/s, m³/h, cfm, °C e °F.
La temperatura dell’aria viene compensata?
Sì, lo strumento prevede la compensazione della temperatura dell’aria, automatica o manuale, nel campo -200…+600 °C.
Può misurare anche solo la temperatura?
Sì, può essere usato come termometro con sonde a termocoppia K dotate di connettore mignon standard.
I tubi di Pitot vanno scelti separatamente?
Sì, i tubi di Pitot, il cavo PW e le sonde a termocoppia K devono essere ordinati a parte. La scelta dipende dalla condotta, dalla lunghezza utile e dall’eventuale esigenza di misura della temperatura integrata nel tubo.
