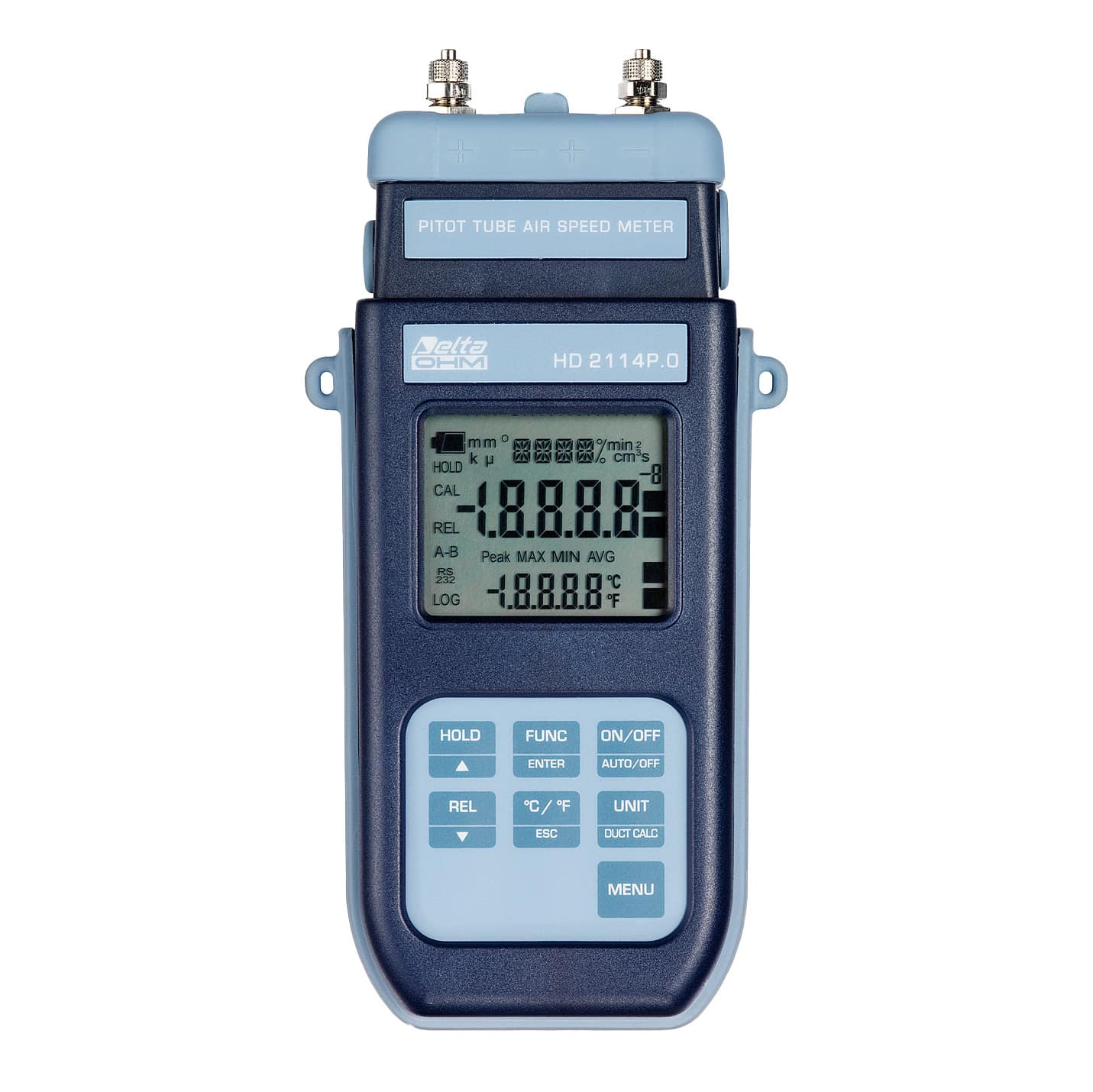

Il micromanometro-termometro per velocità dell’aria è uno strumento portatile per misure in impianti di climatizzazione, condizionamento, riscaldamento e ventilazione, dove è necessario controllare velocità e portata dell’aria tramite tubo di Pitot. Lo strumento misura la pressione differenziale generata dal tubo di Pitot e ricava da questo valore la velocità dell’aria e la portata in condotti, canalizzazioni e bocchette.
Il modello con fondo scala 20 mbar è indicato per misure di velocità comprese tra 2…55 m/s, quindi per applicazioni HVAC e ventilazione in cui si lavora su velocità medio-basse o su controlli dove serve una buona sensibilità alle piccole differenze di pressione.
Oltre alla misura di pressione e velocità, lo strumento misura la temperatura con termocoppia K nel campo -200…+600 °C. Può quindi essere utilizzato anche come termometro portatile, collegando sonde a termocoppia K con connettore mignon standard. Nei controlli con tubo di Pitot, la temperatura dell’aria può essere considerata nella misura, con compensazione automatica o manuale nel campo previsto.
La portata viene calcolata impostando la sezione della condotta, con campo da 0,0001…1,9999 m². In questo modo lo strumento permette di passare dal semplice controllo della velocità dell’aria alla valutazione della portata volumetrica, utile nelle verifiche su impianti di ventilazione e nei bilanciamenti aria.
Le funzioni Max, Min e Avg permettono di individuare valore massimo, minimo e medio durante il controllo. Sono presenti anche la misura relativa REL, la funzione HOLD e lo spegnimento automatico escludibile. Il grado di protezione IP66 lo rende adatto all’uso in campo, anche in ambienti tecnici e durante attività di manutenzione.
Rispetto alla versione datalogger, questo modello è più indicato quando serve una misura diretta e immediata, senza necessità di memorizzare internamente lunghe sequenze di dati o trasferirle successivamente a PC.
Applicazioni
- Misura della velocità dell’aria in condotti, canalizzazioni e bocchette
- Calcolo della portata in impianti HVAC, climatizzazione e ventilazione
- Controlli su impianti di riscaldamento, condizionamento e trattamento aria
- Misure con tubo di Pitot su gas e aria secca non corrosivi
- Verifica della pressione differenziale con fondo scala 20 mbar
- Misure di temperatura con sonde a termocoppia K
- Controlli rapidi in campo durante manutenzione, collaudo e bilanciamento impianti
- Utilizzo con tubi di Pitot in acciaio inox AISI 316 selezionati in base alla condotta
FAQ – Micromanometro-termometro
Quando scegliere il micromanometro con fondo scala 20 mbar?
È indicato quando si devono misurare velocità dell’aria da 2 a 55 m/s, tipiche di molte applicazioni HVAC, ventilazione e controllo su condotti. Rispetto alla versione da 200 mbar è più adatto quando si lavora su velocità più contenute e differenze di pressione più basse.
Come viene calcolata la velocità dell’aria?
Lo strumento misura la pressione differenziale generata dal tubo di Pitot collegato agli ingressi di pressione. Da questo valore ricava la velocità dell’aria, tenendo conto delle impostazioni e della temperatura dell’aria.
Può calcolare anche la portata?
Sì, impostando la sezione della condotta lo strumento può calcolare la portata dell’aria. La sezione impostabile va da 0,0001 a 1,9999 m².
Che differenza c’è rispetto al modello da 200 mbar?
Il modello da 20 mbar lavora su velocità da 2 a 55 m/s, mentre quello da 200 mbar arriva fino a 180 m/s. La scelta dipende quindi dalla velocità dell’aria da misurare e dal campo di pressione differenziale previsto.
Lo strumento misura anche la temperatura?
Sì, misura la temperatura con sonde a termocoppia K nel campo -200…+600 °C. Può essere utilizzato anche come termometro portatile, con sonde compatibili dotate di connettore mignon standard.
I tubi di Pitot sono inclusi nella fornitura?
No, i tubi di Pitot, il cavo PW e le sonde a termocoppia K devono essere selezionati e ordinati separatamente. In questo modo è possibile configurare lo strumento in base alla lunghezza del tubo, al tipo di condotta e alla misura da eseguire.
Su quali fluidi può essere utilizzato?
È previsto per gas e aria secca non corrosivi a contatto con la membrana. La compatibilità va sempre valutata in funzione dell’applicazione e delle condizioni operative.
