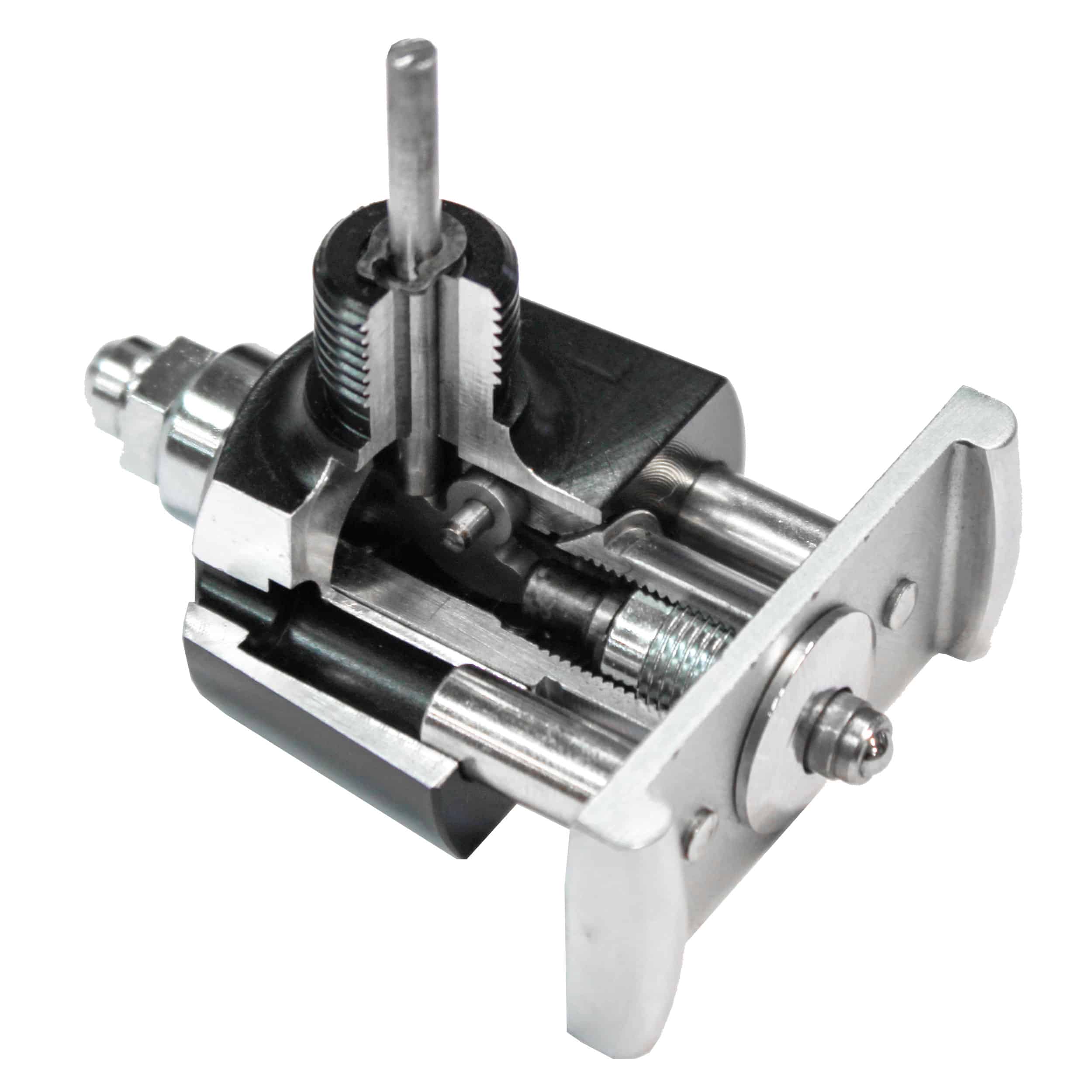

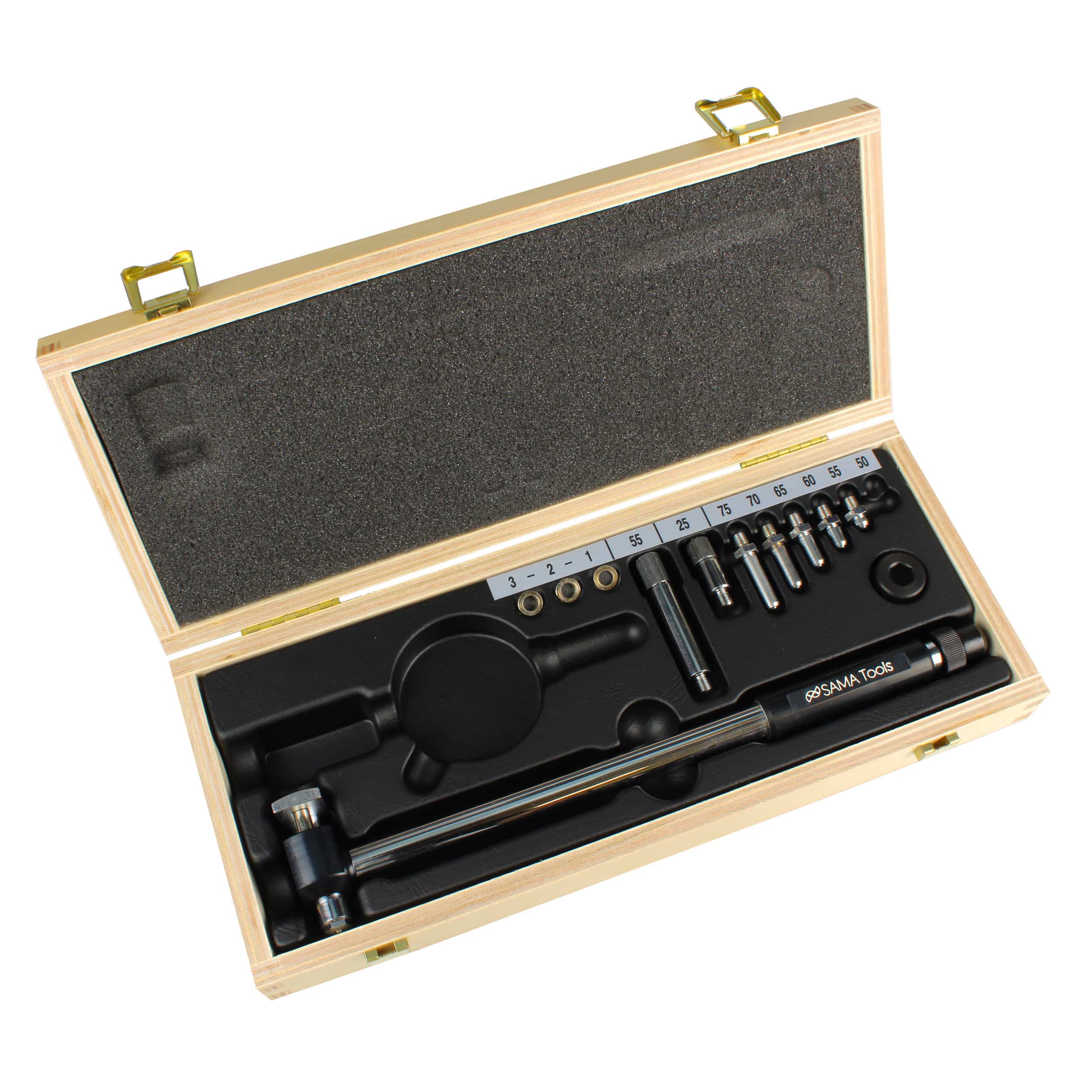

Alesametro senza comparatore – SA71

L’alesametro è uno strumento pensato per il controllo di diametri interni, ovalizzazioni, conicità e scostamenti dimensionali su fori, alesaggi e sedi cilindriche. È una soluzione particolarmente utile quando si vuole configurare lo strumento in base all’applicazione reale, scegliendo il comparatore più adatto tra versioni analogiche o digitali, centesimali o millesimali.

Uno dei principali vantaggi di questo alesametro è proprio la sua flessibilità di configurazione. Essendo fornito senza comparatore, consente di costruire una soluzione più adatta alle esigenze dell’utilizzatore, sia dal punto di vista tecnico sia dal punto di vista operativo. Questo aspetto è molto interessante per le aziende che vogliono uniformare la propria strumentazione o abbinare all’alesametro il comparatore già utilizzato internamente.

Il funzionamento dell’alesametro si basa su una misura comparativa. Dopo l’azzeramento su un riferimento noto, lo strumento viene inserito nel foro e fatto oscillare fino a individuare il punto di inversione del comparatore. In quel punto si legge lo scostamento rispetto alla quota impostata. Questo principio rende l’alesametro particolarmente efficace non solo per controllare il diametro, ma anche per valutare come si comporta realmente il foro lungo la sua sezione.

L’alesametro si presta molto bene anche al controllo delle ovalizzazioni. Misurando lo stesso diametro in orientamenti diversi è possibile confrontare i valori rilevati e verificare eventuali differenze tra un asse e l’altro. Con la stessa logica si possono eseguire anche verifiche di conicità, controllando il foro a profondità differenti e confrontando le misure ottenute.

La serie è disponibile sia con contatti in acciaio temprato sia con contatti in metallo duro. La versione con contatti in acciaio è indicata per un impiego generale, mentre quella con contatti in metallo duro è particolarmente indicata quando si cerca una maggiore resistenza all’usura nelle verifiche ripetitive o in contesti di utilizzo più intensivo.

Un altro punto di forza di questa famiglia di alesametri è la capacità di coprire diametri molto grandi. La gamma arriva infatti fino a 1000 mm, caratteristica che rende lo strumento adatto non solo a controlli interni di media entità ma anche a verifiche su alesaggi e fori di grande diametro. Anche la profondità di misura è rilevante: a seconda del modello si arriva fino a 650 mm, rendendo possibile il controllo anche su quote interne eseguite in profondità.

La disponibilità della prolunga opzionale rende questa serie di alesametri ancora più versatile nelle applicazioni pratiche. Quando il controllo deve essere eseguito in punti più profondi, la prolunga consente di aumentare la profondità di misura e di raggiungere con maggiore facilità zone che, con la configurazione standard, non si riuscirebbe ad eseguire. È una soluzione particolarmente utile nelle lavorazioni su alesaggi profondi e in tutte le situazioni in cui serve mantenere la stessa logica di controllo anche a maggiore profondità.

Il compattatore per blocchetti è un accessorio molto utile nelle operazioni di azzeramento, controllo e taratura degli alesametri, perché permette di comporre in modo stabile i blocchetti di riscontro e ottenere riferimenti dimensionali affidabili. Questo aspetto è particolarmente interessante quando si lavora su alesametri destinati a campi di misura diversi o a diametri elevati, poiché consente di verificare correttamente lo strumento prima dell’impiego e di limitare il ricorso a numerosi anelli di azzeramento specifici.

Dal punto di vista operativo, questo alesametro è una scelta indicata per officine meccaniche, attrezzerie e reparti di controllo qualità che vogliono uno strumento configurabile, adatto sia a controlli interni standard sia a verifiche su diametri grandi e profondità importanti. È una soluzione particolarmente interessante quando si cercano versatilità, accuratezza e possibilità di personalizzare il sistema di lettura in base alle reali esigenze aziendali.

Applicazioni

• Misura di diametri interni su fori e alesaggi
• Controllo di ovalizzazioni su diametri interni
• Verifica della conicità su più profondità del foro
• Misure interne su diametri grandi fino a 1000 mm
• Controlli in profondità fino a 650 mm
• Verifiche dimensionali in officina
• Utilizzo in attrezzeria e controllo qualità

FAQ – Alesametro senza comparatore

Che cos’è un alesametro?
È uno strumento di misura per verifiche comparative, impiegato nel controllo di diametri interni, ovalizzazioni e conicità su fori, alesaggi e superfici cilindriche interne.

A cosa serve un alesametro?
Serve a controllare diametri interni, ovalizzazioni, conicità e scostamenti dimensionali su fori, alesaggi e sedi cilindriche.

Come funziona un alesametro?
Si azzera lo strumento su una quota nota, poi lo si inserisce nel foro e lo si oscilla fino a trovare il punto di inversione del comparatore. In quel punto si legge lo scostamento rispetto al valore di riferimento.

Perché viene fornito senza comparatore?
Perché in questo modo può essere configurato in funzione dell’esigenza specifica, scegliendo il comparatore più adatto tra versioni centesimali, millesimali, analogiche o digitali.

Quali comparatori si possono abbinare?
Si possono fornire comparatori centesimali, millesimali, analogici e digitali, in base al tipo di controllo richiesto.

Che differenza c’è tra contatti in acciaio e contatti in metallo duro?
I contatti in acciaio sono adatti all’impiego generale, mentre i contatti in metallo duro sono indicati quando si cerca maggiore resistenza all’usura nelle verifiche ripetitive.

L’alesametro può controllare l’ovalizzazione?
Sì, misurando lo stesso diametro in orientamenti diversi è possibile confrontare i valori rilevati e verificare eventuali ovalizzazioni.

Può essere usato anche per verificare la conicità?
Sì, eseguendo controlli a profondità diverse dello stesso foro si possono confrontare le misure e valutare eventuali variazioni lungo l’asse.

È adatto anche a diametri grandi?
Sì, questa serie arriva fino a 1000 mm, quindi è adatta anche a controlli su alesaggi e fori di grande diametro.

Si possono eseguire misure in profondità?
Sì, a seconda del modello la profondità di misura può arrivare fino a 650 mm.

È possibile aumentare la profondità di misura dell’alesametro?
Sì, per questa serie è disponibile a richiesta una prolunga opzionale che consente di aumentare la profondità di misura, consentendo il controllo di fori e alesaggi più in profondità.

Come si azzera o si controlla correttamente un alesametro?
L’alesametro deve essere impostato su un riferimento di misura noto prima dell’utilizzo, così da leggere correttamente lo scostamento durante il controllo del foro.

A cosa serve il compattatore per blocchetti con un alesametro?
Serve a creare riferimenti di misura stabili con i blocchetti Johnson, molto utili per l’azzeramento, il controllo e la taratura degli alesametri, soprattutto su campi differenti o elevati.

Per chi è indicato questo alesametro?
È indicato per officine meccaniche, reparti produttivi, attrezzerie e controllo qualità che vogliono uno strumento configurabile in funzione del tipo di misura e del livello di accuratezza richiesto.

Quali sono gli errori più comuni nell’uso di un alesametro?
Gli errori più frequenti sono azzeramento non corretto, superfici interne sporche, oscillazione non eseguita correttamente e scelta di una configurazione non adatta al campo di misura.
