Nel reparto qualità è ancora molto comune vedere tecnici che utilizzano lo stesso calibro digitale per ogni tipo di misurazione. Questa abitudine, spesso nata per comodità o per mancanza di formazione specifica, porta a risultati imprecisi e a un rischio elevato di errori di misura. La scelta del calibro non può essere casuale: ogni applicazione richiede uno strumento diverso.
L’errore più comune: pensare che un calibro valga l’altro
Molti reparti qualità acquistano un calibro digitale pensando che sia la soluzione universale. Il risultato? Misurazioni sbagliate su profondità, controlli poco attendibili su gole interne e usura precoce dello strumento. Il calibro digitale è uno strumento valido, ma non per tutto. Ogni tipo di calibro è progettato per un’applicazione specifica e usarlo fuori contesto significa compromettere l’accuratezza.
Il problema nasce dal fatto che molti operatori non conoscono le reali differenze tra i vari tipi di calibro. Non si tratta solo di digitale o analogico: la differenza sta nella geometria dei becchi, nel campo di misura, nella capacità di accesso, nella ripetibilità e nel tipo di superficie da misurare.
I principali tipi di calibro e quando usarli
Ogni calibro ha un campo di applicazione ideale e situazioni in cui è meglio evitarlo. Vediamo le caratteristiche di ciascuno e come scegliere quello giusto.

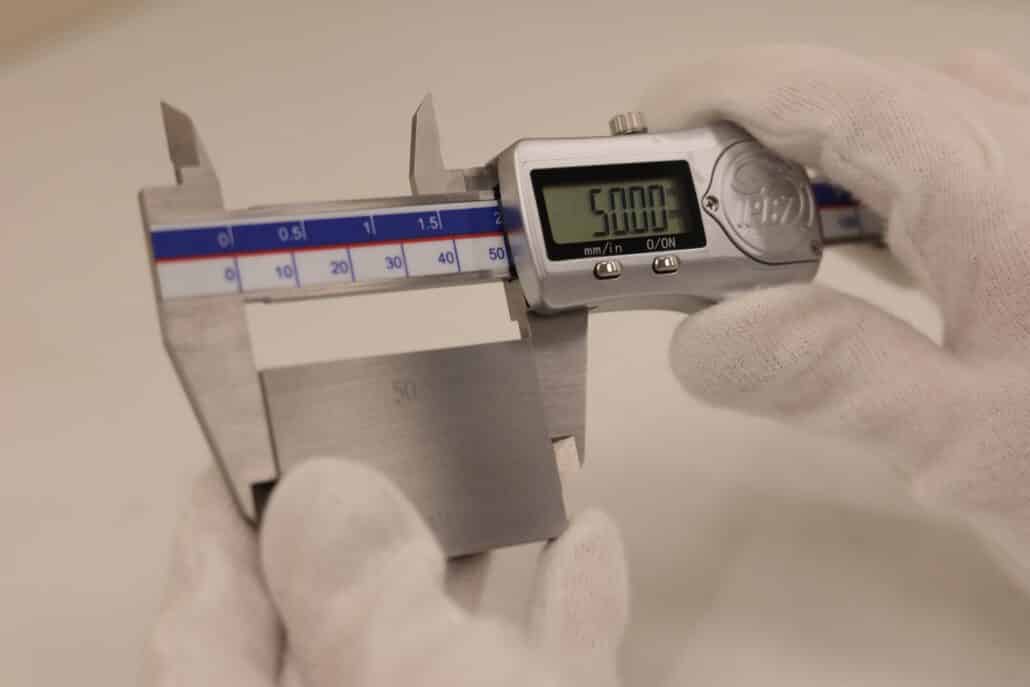

Calibro digitale
Il calibro digitale è lo strumento più diffuso nei reparti qualità, ma non per questo è sempre la scelta corretta. La sua caratteristica principale è la facilità di lettura immediata tramite display LCD. È ideale per misurazioni rapide su pezzi di media dimensione, quando serve una lettura veloce senza interpretazioni.
Quando usarlo: controlli dimensionali su pezzi meccanici standard, verifiche su quote esterne, misurazioni ripetute dove serve velocità operativa. È ottimo per chi deve registrare molte misure in poco tempo e ridurre il rischio di errore umano nella lettura.
Quando NON usarlo: ambienti con presenza di trucioli metallici o liquidi refrigeranti (a meno che non abbia la protezione per i liquidi come IP67) che possono danneggiare l’elettronica. Non è indicato nemmeno per misurazioni ad alta precisione dove serve ripetibilità sotto i 0,01 mm.
Se utilizzi spesso questo tipo di strumento, qui trovi un approfondimento completo sul calibro digitale nel controllo qualità, con vantaggi, limiti e casi reali di utilizzo.
Calibro a corsoio
Il calibro a corsoio, chiamato anche a nonio, è lo strumento analogico per eccellenza. Richiede competenza nella lettura del nonio ma offre una robustezza superiore e nessuna dipendenza da batterie. È lo strumento preferito in officine meccaniche dove l’ambiente è aggressivo.
Quando usarlo: ambienti di produzione con presenza di oli e liquidi, situazioni dove la batteria scarica potrebbe bloccare il lavoro, formazione di operatori che devono capire il principio di lettura. È perfetto per chi lavora in contesti dove la resistenza meccanica conta più della velocità di lettura.
Quando NON usarlo: quando serve una lettura rapida e ripetuta con registrazione dei dati, in presenza di operatori non formati sulla lettura del nonio, per controlli dove l’errore di lettura (errore di parallasse) potrebbe compromettere la conformità del pezzo. La sua precisione dipende molto dall’abilità dell’operatore.
Calibro di profondità
Questo calibro è progettato specificamente per misurare profondità di fori, cave e battute. Ha un’asta di misura che scorre perpendicolarmente rispetto alla base di appoggio. Molti tecnici sbagliano usando un calibro normale per misurare profondità, ottenendo valori completamente errati.
Quando usarlo: il calibro di profondità è adatto per controllo di profondità di fori ciechi, misurazione di cave su alberi, verifica di battute su sedi di cuscinetti, controllo di gole interne. È lo strumento corretto ogni volta che la dimensione da verificare è in profondità rispetto a una superficie di riferimento.
Quando NON usarlo: su superfici non piane o irregolari dove la base non può appoggiarsi correttamente, per profondità superiori alla capacità dello strumento.
Calibro a comparazione
Il calibro a comparazione integra un comparatore centesimale per letture molto accurate. È uno strumento ibrido che unisce la praticità del calibro alla lettura del comparatore. Costa di più ma offre ripetibilità molto superiore.
Quando usarlo: controlli dimensionali critici dove serve ripetibilità elevata, misurazioni comparative rispetto a un campione di riferimento, verifiche su tolleranze strette. È ideale per chi deve garantire accuratezza senza passare al micrometro.
Quando NON usarlo: per misurazioni assolute dove non si ha un riferimento da azzerare, in ambienti dove le vibrazioni comprometterebbero la lettura del comparatore, quando la velocità operativa è prioritaria rispetto all’accuratezza. Il suo costo elevato lo rende poco conveniente per controlli standard.
Calibro per saldature
Il calibro per saldature è progettato per verificare cordoni di saldatura, altezze di gole e angoli. Ha forme particolari che permettono di entrare in punti difficili e di valutare parametri specifici delle saldature.
Quando usarlo: controllo di cordoni di saldatura a filo continuo, verifica di altezza gola su saldature ad angolo, misurazione di eccessi di materiale, controllo di angoli di preparazione. È indispensabile in ambito carpenteria e controllo qualità su strutture saldate.
Quando NON usarlo: per misurazioni dimensionali standard dove un calibro universale sarebbe più veloce. Non sostituisce gli strumenti di misura standard ma li integra.
Momento chiave
Se parti dallo strumento, sei già in ritardo.
La sequenza corretta è: tolleranza → rischio → decisione → strumento.
Non il contrario.
È qui che si creano le contestazioni: quando si misura bene… ma si decide male.
👉 La tabella sotto serve esattamente a questo: evitare errori di scelta.
Tabella decisionale: situazione e calibro corretto
| Tipo di calibro | Quando usarlo | Cosa controlla meglio | Limite principale |
|---|---|---|---|
| Calibro digitale | Controlli rapidi, uso quotidiano in officina | Misure esterne e interne | Risoluzione e ripetibilità limitate su tolleranze strette |
| Calibro a corsoio | Ambienti gravosi, utilizzo senza elettronica | Misure base affidabili senza rischio batteria | Lettura meno immediata, più soggetta a errore umano |
| Calibro di profondità | Misura di cave, scanalature e fori ciechi | Quote in profondità con base di appoggio stabile | Utilizzo limitato a una sola tipologia di misura |
| Calibro a comparazione | Controlli ripetitivi rispetto a un riferimento | Scostamenti e variazioni minime | Non fornisce misura assoluta, serve un riferimento |
| Calibro per saldature | Verifica cordoni e geometrie di saldatura | Altezze, angoli e profili non standard | Non adatto a misure dimensionali generiche |
Quando il calibro non è più sufficiente
Esiste un limite oltre il quale il calibro non può garantire la precisione richiesta. Questo accade tipicamente in tre situazioni: quando le tolleranze sono inferiori a 0,02 mm, quando serve una ripetibilità molto elevata su grandi lotti, o quando la geometria del pezzo non permette l’accesso con i becchi.
In questi casi, gli strumenti da considerare sono il micrometro e il comparatore. Il micrometro offre un’accuratezza di lettura di 0,01 mm o 0,001 mm e una pressione di misura costante grazie al cricchetto. È lo strumento corretto per controlli su diametri esterni, interni, profondità e filettature quando serve massima accuratezza. Il comparatore, invece, è ideale per misurazioni comparative e per controlli di planarità e concentricità.
La scelta tra calibro e micrometro non è sempre netta. In generale, per tolleranze fino a 0,05 mm il calibro digitale può essere sufficiente, ma sotto questa soglia il micrometro diventa necessario. Per approfondire le opzioni disponibili, visita la sezione dedicata agli strumenti di misura.
| Situazione reale | Strumento corretto | Perché |
|---|---|---|
| Tolleranze ≥ 0,05 mm | Calibro digitale | Velocità e praticità sufficienti per controlli standard |
| Tolleranze tra 0,05 mm e 0,02 mm | Calibro (con attenzione) | Ancora utilizzabile, ma con rischio errore e minore ripetibilità |
| Tolleranze < 0,02 mm | Micrometro | Accuratezza e pressione costante garantiscono affidabilità |
| Controlli ripetitivi su grandi lotti | Comparatore | Ideale per confronti rapidi rispetto a un riferimento |
| Geometrie difficili o accessi limitati | Micrometro / strumenti dedicati | Il calibro non riesce a garantire contatto corretto |
Lo strumento non si sceglie in base a quello che hai a disposizione, ma in base alla tolleranza richiesta dal disegno. Se vuoi approfondire questo passaggio, trovi qui una guida su come scegliere gli strumenti di misura in base alle tolleranze.
Come scegliere il calibro giusto per la tua applicazione
La scelta del calibro deve partire dall’analisi di tre fattori: il tipo di dimensione da misurare, la tolleranza richiesta e l’ambiente operativo. Non esiste un calibro migliore in assoluto, ma solo lo strumento più adatto a una specifica applicazione.
Per dimensioni esterne su pezzi standard con tolleranze normali, il calibro digitale è la scelta più pratica. Offre velocità di lettura e riduce gli errori umani. Se l’ambiente è sporco o umido, meglio orientarsi su un calibro a corsoio tradizionale che non teme liquidi o trucioli oppure su un calibro digitale con la protezione per i liquidi.
Per profondità, la scelta obbligata è il calibro di profondità. Usare un calibro normale per questa applicazione porta ad errori sistematici difficili da correggere. Per controlli critici con tolleranze strette, il calibro a comparazione è l’unica alternativa seria prima di passare al micrometro.
L’errore più grande è comprare uno strumento senza aver analizzato l’applicazione reale. Molti reparti qualità hanno calibri costosi che restano inutilizzati perché non adatti al tipo di controllo effettivamente richiesto. La formazione degli operatori è altrettanto importante: anche il calibro migliore fornisce misure sbagliate se usato in modo scorretto.
“Non esiste il calibro migliore, esiste quello coerente con la tolleranza e il contesto di misura.”
FAQ: domande frequenti sulla scelta del calibro
Meglio calibro digitale o a corsoio?
Dipende dall’ambiente e dall’operatore. Il calibro digitale è più veloce e riduce gli errori di lettura, ma teme umidità (se non ha la protezione per i liquidi) e urti. Il calibro a corsoio è più robusto e non ha batterie, ma richiede formazione sulla lettura del nonio.
Posso usare un calibro normale per misurare profondità?
No, è un errore comune. L’asta di profondità e la base di appoggio del calibro normale non garantisce perpendicolarità corretta. Serve un calibro di profondità specifico con base di appoggio.
Quando devo passare dal calibro al micrometro?
Quando le tolleranze scendono sotto 0,02 mm o quando serve ripetibilità elevata su grandi lotti. Il micrometro offre accuratezza e ripetibilità superiori.
Il calibro a comparazione vale la spesa extra?
Se lavori su tolleranze strette e serve ripetibilità, sì. Altrimenti un buon calibro digitale è sufficiente per la maggior parte delle applicazioni standard.
Come capire se il mio calibro è ancora affidabile?
Controlla lo stato dei becchi, verifica lo scorrimento e fai un controllo con blocchetti pianparalleli. Se le misure si discostano oltre l’accuratezza dello strumento, serve manutenzione o sostituzione.
Posso tarare il calibro internamente?
Sì, con blocchetti pianparalleli campione tarati puoi fare verifiche intermedie. La taratura con certificato Accredia dei blocchetti pianparalleli deve essere fatta da un laboratorio accreditato secondo le normative metrologiche.
