Blocchetti di riscontro pianparalleli in acciaio – SAJ

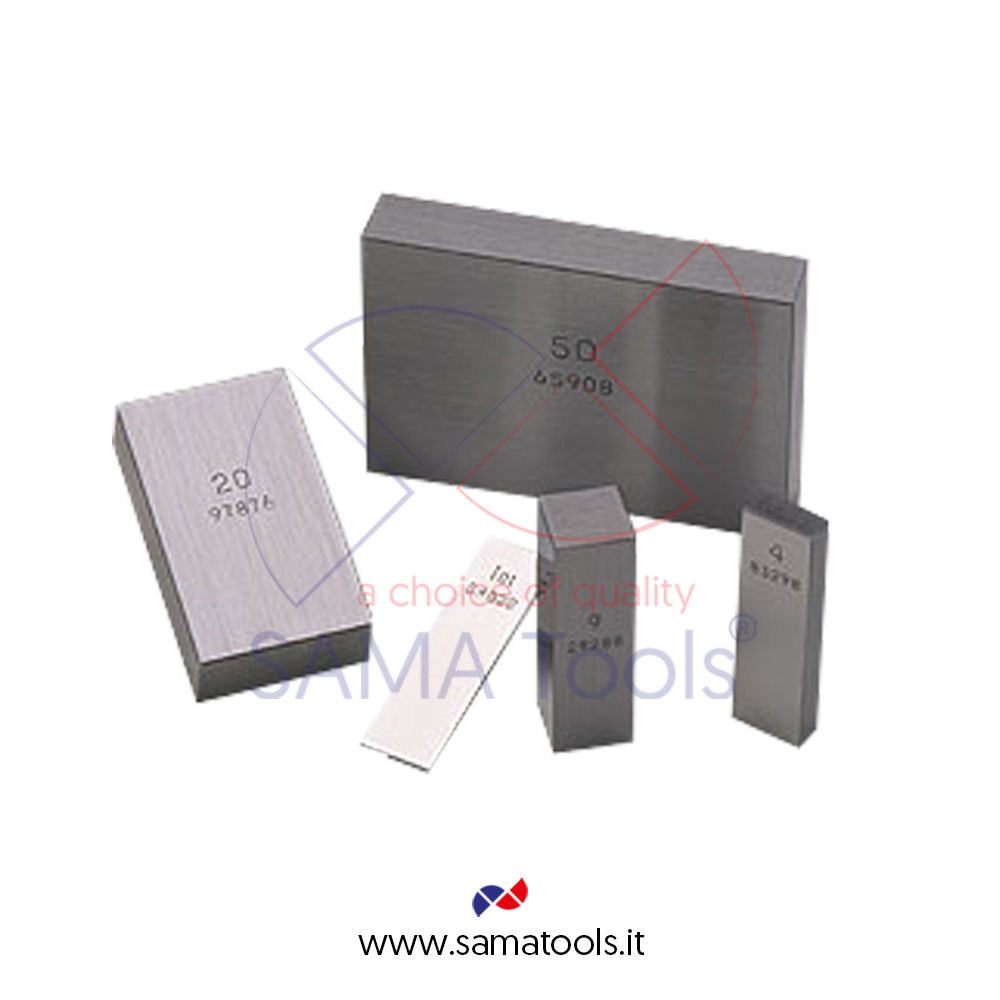

I blocchetti pianparalleli in acciaio sono campioni di lunghezza utilizzati nelle attività di metrologia e controllo qualità per la verifica dimensionale, il controllo dell’accuratezza degli strumenti di misura e le operazioni di taratura di strumenti di misura. Conosciuti anche come blocchetti di riscontro, blocchetti pianparalleli o blocchetti Johnson, rappresentano un riferimento fondamentale nei processi di misura dove è richiesto un valore nominale stabile e affidabile.

Questi strumenti vengono raramente utilizzati singolarmente, ma sono generalmente acquistati in serie di diverse dimensioni, organizzate secondo una progressione aritmetica.

Questa caratteristica consente di combinare più blocchetti tra loro, ottenendo numerose misure intermedie con un numero ridotto di elementi, rendendoli estremamente versatili nell’ambito delle verifiche dimensionali.

Fondamentali per la taratura e la verifica dell’accuratezza di altri strumenti di misura, garantiscono elevati standard metrologici nei processi di controllo qualità.

A differenza dei set completi, i blocchetti singoli sono particolarmente indicati quando serve una misura specifica da integrare in un corredo esistente, sostituire un elemento mancante, disporre di una quota dedicata per controlli ricorrenti oppure avere delle misure dedicate. Questa soluzione è utile sia in laboratorio sia in produzione, dove può essere necessario lavorare su singole dimensioni nominali.

Una delle caratteristiche fondamentali dei blocchetti pianparalleli è la possibilità di essere coesi tra loro, così da ottenere combinazioni dimensionali diverse a partire da un numero limitato di elementi. Questa proprietà li rende estremamente versatili nelle operazioni di verifica dimensionale e taratura, permettendo di realizzare numerose misure intermedie in funzione dell’esigenza applicativa.

I blocchetti sono disponibili in un’ampia gamma dimensionale, da 0,50 mm fino a 1000 mm, nelle classi 0 e 1, così da coprire diverse esigenze metrologiche e applicative.

Le caratteristiche dimensionali e metrologiche sono conformi alla ISO 3650.

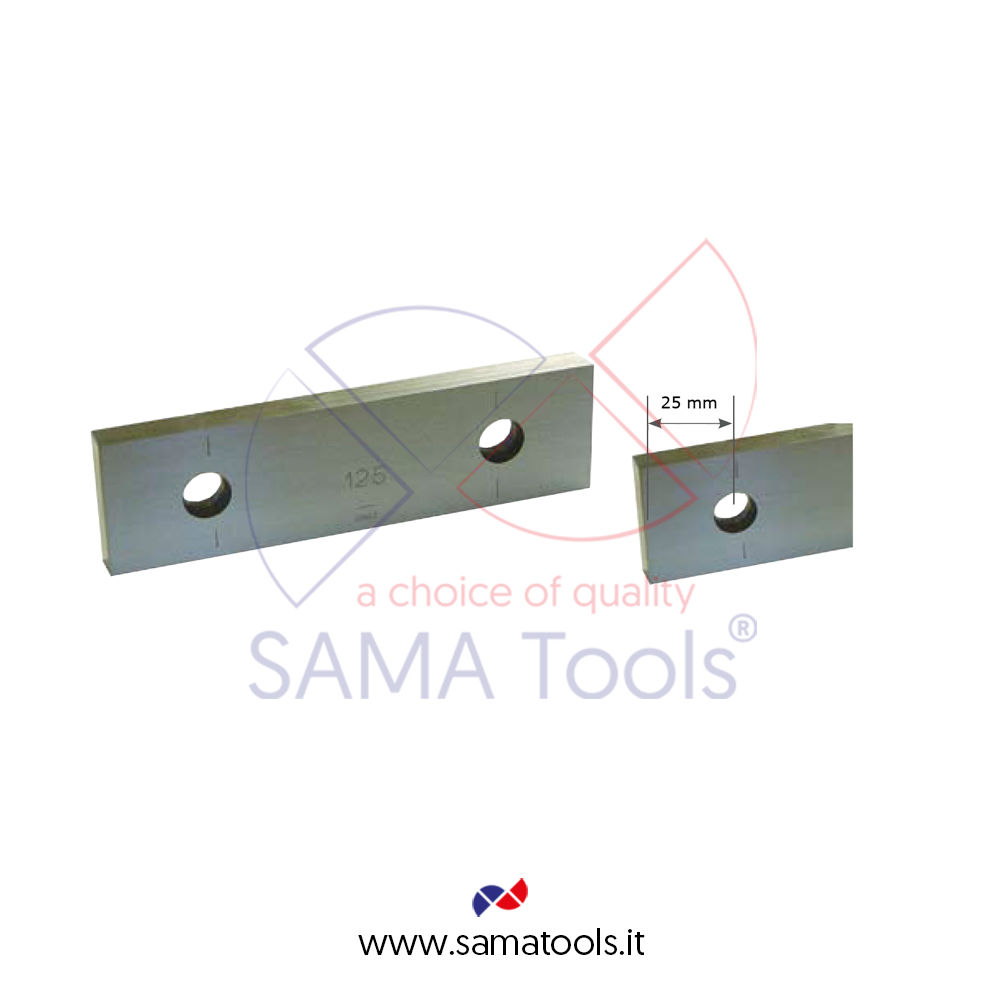

Per le lunghezze da 125 mm in poi sono previsti fori, utili per facilitare il bloccaggio e la composizione del blocchetto con altri elementi mediante compattatore a morsetto.

Nella scheda tecnica sono riportate le tolleranze di planarità e le caratteristiche metrologiche a 20 °C per le diverse classi, oltre alle indicazioni d’impiego:

• Classe 1 per taratura di strumenti come calibri e micrometri
• Classe 0 per utilizzo in ambienti climatizzati e sale metrologiche
• Classe K per la taratura di strumenti molto accurati e il controllo di blocchetti di grado inferiore

I blocchetti di riscontro in acciaio trovano impiego in sala metrologica, nel controllo qualità e nelle attività di taratura, dove vengono utilizzati come campioni di riferimento per il controllo di calibri, micrometri e altri strumenti di misura.

I blocchetti di riscontro possono essere utilizzati anche abbinati al compattatore per blocchetti, accessorio che consente di assemblare più elementi in modo stabile per realizzare campioni di lunghezza utilizzabili nelle verifiche dimensionali. Questa configurazione permette di effettuare misure interne ed esterne e rende i blocchetti particolarmente adatti alla taratura di strumenti di misura come calibri, micrometri, alesametri e altri strumenti di misura.

Su richiesta possono essere forniti con rapporto di taratura o certificato ACCREDIA.

Applicazioni

• Verifica dimensionale con campioni di lunghezza
• Taratura e controllo di calibri, micrometri e altri strumenti di misura
• Integrazione o sostituzione di elementi singoli in serie esistenti
• Utilizzo come riferimento metrologico in laboratorio e produzione

FAQ – Blocchetti di riscontro pianparalleli in acciaio

Cosa sono i blocchetti pianparalleli?
I blocchetti pianparalleli sono campioni di lunghezza utilizzati per la verifica dimensionale e la taratura di strumenti di misura come calibri, micrometri e alesametri.

A cosa servono i blocchetti di riscontro?
Servono per controllare e tarare strumenti di misura e per eseguire verifiche dimensionali con un riferimento stabile e affidabile.

I blocchetti pianparalleli possono essere combinati tra loro?
Sì, possono essere coesi tra loro per ottenere diverse combinazioni dimensionali, permettendo di realizzare numerose misure intermedie.

Possono essere utilizzati con un compattatore?
Sì, utilizzando un compattatore è possibile assemblare più blocchetti per creare campioni di lunghezza utili per misure interne ed esterne e per la taratura degli strumenti.

Qual è la differenza tra classe 0 e classe 1?
La classe 1 è indicata per la taratura di strumenti di misura, mentre la classe 0 è destinata a utilizzo in ambienti controllati come le sale metrologiche.

I set di blocchetti sono conformi a una norma?
Sì, le caratteristiche dimensionali e metrologiche sono conformi alla norma ISO 3650.

Sono disponibili con certificato?
Sì, i blocchetti possono essere forniti con rapporto di taratura o certificato ACCREDIA.

Cosa sono i blocchetti pianparalleli certificati?
I blocchetti pianparalleli certificati sono blocchetti di riscontro forniti con rapporto di taratura o certificato ACCREDIA, che ne attesta le caratteristiche dimensionali e metrologiche. Sono utilizzati quando è richiesta tracciabilità e conformità nei processi di controllo qualità e nelle attività di taratura.

Quando conviene acquistare blocchetti singoli invece di un set?
Conviene acquistare blocchetti singoli quando serve una misura specifica per integrare una serie esistente, sostituire un elemento mancante oppure eseguire controlli ricorrenti su una quota ben definita. I set sono invece più indicati quando è necessario coprire un ampio campo di misure e realizzare diverse combinazioni dimensionali.

In quali situazioni vengono utilizzati più spesso in azienda?
I blocchetti pianparalleli vengono utilizzati principalmente in laboratorio metrologico e in produzione per la taratura e il controllo di strumenti di misura come calibri, micrometri e alesametri, oltre che per verifiche dimensionali su particolari meccanici e controlli di accuratezza nei processi produttivi.
