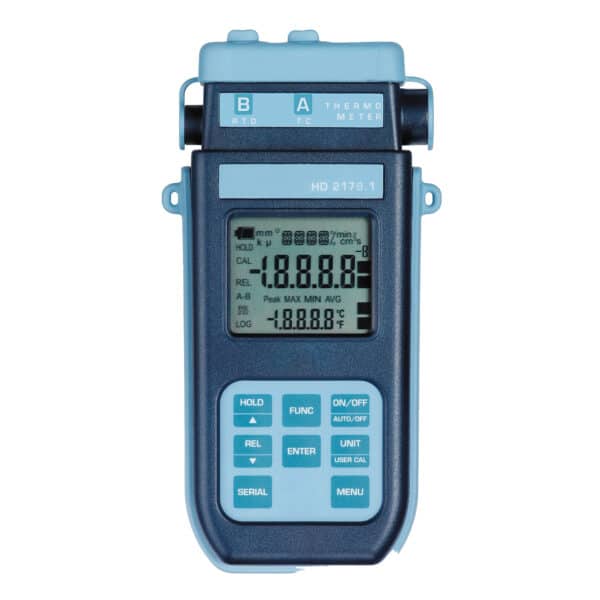

Il termometro Pt100/Pt1000 e termocoppie è uno strumento portatile a due ingressi, progettato per misurare la temperatura con due tecnologie diverse: sonde a termoresistenza Pt100/Pt1000 e sonde a termocoppia. È indicato quando, nello stesso controllo, può essere necessario lavorare sia con sensori RTD ad alta stabilità sia con termocoppie adatte a campi di temperatura più estesi o a risposte rapide.
Lo strumento dispone di un ingresso per sonde Pt100 a 3 o 4 fili e Pt1000 a 2 fili, con connettore a 8 poli e modulo SICRAM, e di un ingresso per termocoppie tipo K, J, T, N, E con connettore mignon standard polarizzato. Questa configurazione lo rende più flessibile rispetto ai termometri solo Pt100, perché consente di scegliere la sonda più adatta in base alla misura: immersione, penetrazione, contatto o aria.
Con sonde Pt100/Pt1000 il campo di misura è -200…+650 °C, mentre con termocoppie il campo varia in funzione del tipo collegato: K -200…+1370 °C, J -100…+750 °C, T -200…+400 °C, N -200…+1300 °C, E -200…+750 °C. La risoluzione è 0,1 °C e le unità di misura disponibili sono °C e °F.
Le sonde RTD con modulo SICRAM vengono riconosciute automaticamente dallo strumento e mantengono al proprio interno i dati di calibrazione. Questo permette di associare correttamente la sonda allo strumento e di lavorare con una configurazione più sicura, soprattutto quando vengono utilizzate sonde diverse in base all’applicazione.
La presenza dell’ingresso per termocoppie amplia notevolmente il campo operativo. Le termoresistenze Pt100/Pt1000 sono generalmente preferibili quando servono stabilità, buona accuratezza e misure ripetibili su un ampio intervallo; le termocoppie sono invece più indicate quando servono risposta rapida, sensori leggeri, misure ad alta temperatura o controlli in punti difficili da raggiungere.
Lo strumento dispone di uscita RS232C per il trasferimento in tempo reale delle misure a PC o a stampante portatile. Il baud rate è configurabile da 1200 a 38400 baud e l’intervallo di stampa può essere immediato oppure impostato da menu. Per il collegamento alla porta USB di un PC è previsto il convertitore USB/seriale dedicato.
Le funzioni Max, Min e Avg calcolano i valori massimo, minimo e medio durante la misura. Sono presenti anche la misura relativa REL, la funzione HOLD e lo spegnimento automatico escludibile. Il grado di protezione IP66 rende lo strumento adatto a misure in campo, laboratorio, manutenzione e controlli industriali.
Le termoresistenze Pt100/Pt1000 fanno riferimento alla norma IEC 60751, che definisce le classi di tolleranza dei sensori al platino. Le termocoppie fanno riferimento alla norma IEC 60584-1:2013, che definisce le classi di tolleranza e i campi di utilizzo delle diverse tipologie di termocoppia.
Applicazioni
- Misure di temperatura con sonde Pt100, Pt1000 e termocoppie
- Controlli in laboratorio, manutenzione, produzione e collaudo
- Misure ad immersione, penetrazione, contatto o aria
- Applicazioni dove servono sia sonde RTD sia termocoppie nello stesso strumento
- Misure ad alta temperatura con termocoppie tipo K o N
- Controlli rapidi con termocoppie in punti difficili da raggiungere
- Trasferimento in tempo reale delle misure a PC o stampante tramite RS232C
- Utilizzo con sonde Pt100/Pt1000 secondo IEC 60751 e termocoppie secondo IEC 60584-1
FAQ – Termometro Pt100/Pt1000 e termocoppie
Quando scegliere un termometro Pt100/Pt1000 e termocoppie?
È indicato quando serve uno strumento flessibile, capace di lavorare sia con sonde RTD Pt100/Pt1000 sia con termocoppie. È utile quando le applicazioni richiedono sensori diversi per campo di temperatura, tempo di risposta o tipo di misura.
Che differenza c’è rispetto a un termometro solo Pt100?
Un termometro solo Pt100 lavora esclusivamente con sonde a termoresistenza. Questo modello aggiunge anche l’ingresso per termocoppie K, J, T, N, E, permettendo misure su campi più estesi e con sensori spesso più rapidi o più adatti a punti difficili.
Quali termocoppie può utilizzare?
Può utilizzare termocoppie tipo K, J, T, N ed E con connettore mignon standard polarizzato.
Qual è il campo di misura con Pt100 o Pt1000?
Con sonde Pt100 o Pt1000 il campo di misura è -200…+650 °C, in funzione della sonda collegata.
Qual è il campo di misura con termocoppia tipo K?
Con termocoppia tipo K il campo dello strumento arriva a -200…+1370 °C. Il campo effettivo dipende comunque dalla termocoppia utilizzata.
Quando è meglio usare una Pt100 e quando una termocoppia?
La Pt100 è preferibile quando servono stabilità e accuratezza su misure controllate. La termocoppia è più indicata per temperature elevate, risposta rapida, sensori sottili o punti di misura difficili da raggiungere.
Lo strumento registra i dati internamente?
No, questa versione non è datalogger. Permette però il trasferimento in tempo reale delle misure tramite uscita RS232C.
È possibile collegarlo a una stampante?
Sì, tramite interfaccia RS232C può essere collegato a una stampante portatile compatibile utilizzando il cavo dedicato.
Le sonde sono incluse nella fornitura?
No, le sonde Pt100/Pt1000, le termocoppie e i cavi per lo scarico dati devono essere scelti e ordinati separatamente in base alla misura da eseguire.
A cosa serve il modulo SICRAM sulle sonde Pt100/Pt1000?
Il modulo SICRAM consente il riconoscimento automatico della sonda e conserva i dati di calibrazione associati al sensore, semplificando l’utilizzo e riducendo il rischio di configurazioni errate.
