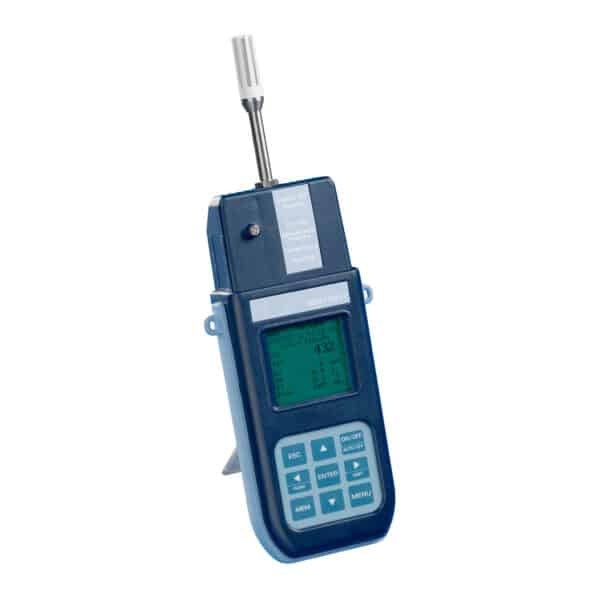

Datalogger per l’analisi della qualità dell’aria in ambienti interni – HD21ABE17

Il datalogger per l’analisi della qualità dell’aria in ambienti interni è uno strumento portatile per il monitoraggio IAQ, progettato per misurare simultaneamente i principali parametri legati al comfort, alla ventilazione e alla sicurezza negli spazi chiusi occupati da persone. Lo strumento rileva biossido di carbonio CO2, monossido di carbonio CO, pressione atmosferica, temperatura e umidità relativa, fornendo una lettura completa delle condizioni ambientali interne.

È indicato per controlli in scuole, uffici, ambienti produttivi, edifici pubblici, laboratori, spogliatoi, cucine, bagni, piscine e locali tecnici, dove la qualità dell’aria può essere influenzata da ventilazione insufficiente, presenza di persone, umidità elevata o contaminanti chimici, fisici e biologici. Le norme di riferimento riportate per lo strumento sono ASHRAE 62.1, relativa agli spazi confinati occupati da persone, e D.Lgs. 81/2008, per gli aspetti legati alla sicurezza e alla salute negli ambienti di lavoro.

La misura della CO2 viene eseguita tramite sensore NDIR a doppia lunghezza d’onda, con campo di misura 0…5000 ppm. Il monossido di carbonio CO viene invece rilevato con cella elettrochimica, con campo 0…500 ppm. La presenza di entrambi i parametri consente di valutare sia il livello di ventilazione sia eventuali condizioni critiche legate a combustione, impianti o sorgenti interne di inquinamento.

La pressione atmosferica viene misurata con sensore piezoresistivo nel campo 750…1100 hPa. La temperatura e l’umidità relativa sono rilevate tramite la sonda T/UR integrata: il sensore di umidità è di tipo capacitivo, protetto da filtro in rete di acciaio inox, con campo 0…100% UR, mentre la temperatura viene misurata con sensore NTC 10 kΩ nel campo -20…+60 °C.

Oltre alle grandezze misurate direttamente, lo strumento calcola parametri psicrometrici utili per interpretare in modo più completo le condizioni dell’ambiente: Dew Point, temperatura di bulbo umido, umidità assoluta, rapporto di mescolanza ed entalpia. Questi valori sono particolarmente importanti quando si devono valutare comfort termoigrometrico, comportamento dell’umidità, efficienza della ventilazione o condizioni operative di un impianto HVAC.

La funzione datalogger consente di memorizzare fino a 67.600 registrazioni, suddivise in 64 blocchi. L’intervallo di memorizzazione è selezionabile tra 15 secondi, 30 secondi, 1, 2, 5, 10, 15, 20, 30 minuti e 1 ora, permettendo di adattare la durata del monitoraggio alla prova da eseguire. Con intervalli lunghi, la capacità di registrazione può coprire periodi molto estesi, utili per analisi continuative della qualità dell’aria negli ambienti interni.

Il display grafico LCD retroilluminato a matrice di punti permette una lettura immediata dei valori rilevati. I dati possono essere trasferiti a PC tramite porta mini-USB, con interfaccia USB. Il software DeltaLog10 consente di scaricare, gestire e analizzare le misure registrate, facilitando la documentazione dei controlli IAQ.

Lo strumento è alimentato tramite pacco batterie ricaricabili NiMH oppure tramite alimentatore di rete 12 Vdc/1A. L’autonomia è di circa 8 ore di funzionamento continuo in modalità di misura. La struttura portatile, il corpo in ABS e gomma e il peso contenuto rendono il datalogger adatto sia a verifiche puntuali sia a campagne di monitoraggio in diversi ambienti interni.

Applicazioni

• Analisi della qualità dell’aria in ambienti interni come scuole, uffici, edifici pubblici e luoghi di lavoro
• Misura simultanea di CO2, CO, pressione atmosferica, temperatura e umidità relativa
• Verifica delle condizioni di comfort ambientale negli spazi occupati da persone
• Controllo dell’efficienza dei sistemi HVAC, ventilazione, riscaldamento e climatizzazione
• Studio della sindrome da edificio malato e delle condizioni che possono influenzare il benessere indoor
• Monitoraggio di locali con elevata umidità come bagni, cucine, spogliatoi e piscine
• Valutazione di parametri psicrometrici come Dew Point, bulbo umido, umidità assoluta, rapporto di mescolanza ed entalpia
• Registrazione dati per campagne IAQ di breve, media o lunga durata
• Verifiche in ambito building automation e controllo degli ambienti interni

FAQ – Datalogger per l’analisi della qualità dell’aria in ambienti interni

A cosa serve un datalogger per l’analisi della qualità dell’aria in ambienti interni?
Serve a misurare e registrare i principali parametri della qualità dell’aria interna, come CO2, CO, temperatura, umidità relativa e pressione atmosferica. È utile per valutare comfort, ventilazione e possibili criticità negli ambienti occupati da persone.

Quali parametri misura direttamente lo strumento?
Lo strumento misura simultaneamente biossido di carbonio CO2, monossido di carbonio CO, pressione atmosferica, temperatura e umidità relativa.

Quali parametri calcola?
Calcola Dew Point, temperatura di bulbo umido, umidità assoluta, rapporto di mescolanza ed entalpia. Questi valori aiutano a interpretare meglio le condizioni termoigrometriche dell’ambiente.

Che tipo di sensore usa per la CO2?
La CO2 viene misurata con sensore NDIR a doppia lunghezza d’onda, con campo di misura 0…5000 ppm.

Misura anche il monossido di carbonio?
Sì, il CO viene misurato con cella elettrochimica nel campo 0…500 ppm. Questa misura è importante quando si vogliono individuare eventuali condizioni anomale legate a combustione, impianti o sorgenti interne.

Per quali ambienti è indicato?
È indicato per scuole, uffici, fabbriche, edifici pubblici, laboratori, spogliatoi, cucine, bagni, piscine e in generale per spazi chiusi occupati da persone.

È utile per verificare gli impianti HVAC?
Sì, il monitoraggio di CO2, temperatura, umidità e pressione atmosferica può aiutare a valutare l’efficienza dei sistemi di ventilazione, riscaldamento e condizionamento.

Quanti dati può memorizzare?
Lo strumento può memorizzare fino a 67.600 registrazioni, suddivise in 64 blocchi. L’intervallo di memorizzazione è selezionabile in base alla durata del monitoraggio.

Quali intervalli di memorizzazione sono disponibili?
Gli intervalli selezionabili sono 15 e 30 secondi, oppure 1, 2, 5, 10, 15, 20, 30 minuti e 1 ora.

I dati possono essere trasferiti a PC?
Sì, il trasferimento avviene tramite porta mini-USB. Il software DeltaLog10 consente di gestire e analizzare i dati registrati.

Quali norme di riferimento vengono indicate per questo strumento?
La documentazione riporta il riferimento alla norma ASHRAE 62.1 per gli spazi confinati occupati da persone e al D.Lgs. 81/2008 per la sicurezza negli ambienti di lavoro.

Qual è l’autonomia dello strumento?
L’autonomia è di circa 8 ore di funzionamento continuo in modalità di misura, con pacco batterie ricaricabili NiMH. Può essere alimentato anche tramite adattatore di rete.
