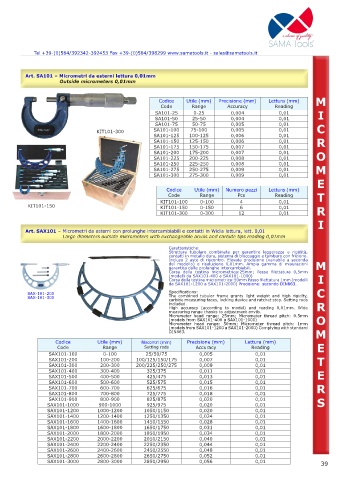

Page 39 - Catalogo_STD_SAMATOOLS

Tel +39-(0)584/392342-392453 Fax +39-(0)584/398299 www.samatools.it - sales@samatools.it

Art. SA101 – Micrometri da esterni lettura 0,01mm

Codice Utile (mm) Precisione (mm) Lettura (mm) M
Code Range Accuracy Reading
SA101-25 0-25 0,004 0,01 I
SA101-50 25-50 0,004 0,01
SA101-75 50-75 0,005 0,01
KIT101-300 SA101-100 75-100 0,005 0,01 C
SA101-125 100-125 0,006 0,01
SA101-150 125-150 0,006 0,01 R
SA101-175 150-175 0,007 0,01
SA101-200 175-200 0,007 0,01 O
SA101-225 200-225 0,008 0,01
SA101-250 225-250 0,008 0,01
SA101-275 250-275 0,009 0,01 M
SA101-300 275-300 0,009 0,01
E
Codice Utile (mm) Numero pezzi Lettura (mm)
Code Range Pcs Reading T
KIT101-100 0-100 4 0,01
KIT101-150 KIT101-150 0-150 6 0,01
KIT101-300 0-300 12 0,01 R
I
Art. SAX101 – Micrometri da esterni con prolunghe intercambiabili e contatti in Widia lettura, lett. 0,01

Caratteristiche:
Struttura tubolare combinata per garantire leggerezza e rigidità,
contatti in metallo duro, sistema di bloccaggio e tamburo con frizione.
Incluso 2 aste di riscontro. Elevata precisione (variabile a seconda
del modello) e risoluzione 0,01mm. Ampia gamma di misurazioni M
garantita dalle prolunghe intercambiabili.
Corsa della testina micrometrica:25mm; Passo filettatura 0,5mm
(modelli da SAX101-400 a SAX101-1000)
Corsa della testina micrometrica:50mm Passo filettatura 1mm (modelli I
da SAX101-1200 a SAX101-2000) Precisione: secondo DIN863.
SAX-101-200 Specifications: C
SAX-101-300 The combined tubular frame grants light weight and high rigidity,
carbide measuring faces, locking device and ratchet stop. Setting rods
included. R
High accuracy (according to model) and reading 0,01mm. Wide
measuring range thanks to adjustment anvils.
Micrometer head range: 25mm; Micrometer thread pitch: 0.5mm
(models from SAX101-400 a SAX101-1000) O
Micrometer head range: 50mm; Micrometer thread pitch: 1mm
(models from SAX101-1200 a SAX101-2000) Complying with standard
DIN863. M
Codice Utile (mm) Riscontri (mm) Precisione (mm) Lettura (mm)
Code Range Setting rods Accuracy Reading E
SAX101-100 0-100 25/50/75 0,005 0,01
SAX101-200 100-200 100/125/150/175 0,007 0,01 T
SAX101-300 200-300 200/225/250/275 0,009 0,01
SAX101-400 300-400 325/375 0,011 0,01
SAX101-500 400-500 425/475 0,013 0,01 E
SAX101-600 500-600 525/575 0,015 0,01
SAX101-700 600-700 625/675 0,016 0,01 R
SAX101-800 700-800 725/775 0,018 0,01
SAX101-900 800-900 825/875 0,020 0,01 S
SAX101-1000 900-1000 925/975 0,020 0,01
SAX101-1200 1000-1200 1050/1150 0,020 0,01
SAX101-1400 1200-1400 1250/1350 0,024 0,01
SAX101-1600 1400-1600 1450/1550 0,028 0,01
SAX101-1800 1600-1800 1650/1750 0,031 0,01
SAX101-2000 1800-2000 1850/1950 0,034 0,01
SAX101-2200 2000-2200 2050/2150 0,040 0,01
SAX101-2400 2200-2400 2250/2350 0,044 0,01
SAX101-2600 2400-2600 2450/2550 0,048 0,01
SAX101-2800 2600-2800 2650/2750 0,052 0,01
SAX101-3000 2800-3000 2850/2950 0,056 0,01 39
