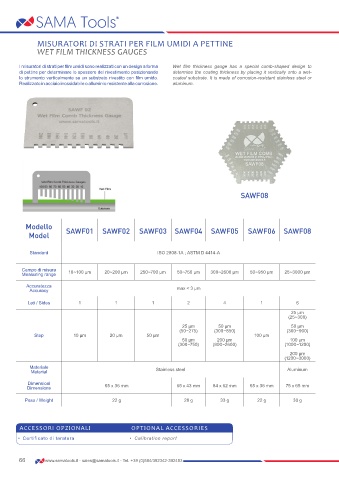

MISURATORI DI STRATI PER FILM UMIDI A PETTINE
WET FILM THICKNESS GAUGES

I misuratori di strati per film umidi sono realizzati con un design a forma Wet film thickness gauge has a special comb-shaped design to
di pettine per determinare lo spessore del rivestimento posizionando determine the coating thickness by placing it vertically onto a wet-
lo strumento verticalmente su un substrato rivestito con film umido. coated substrate. It is made of corrosion-resistant stainless steel or
Realizzato in acciaio inossidabile o alluminio resistente alla corrosione. aluminum.

SAWF08

Modello SAWF01 SAWF02 SAWF03 SAWF04 SAWF05 SAWF06 SAWF08
Model

Standard ISO 2808-1A ; ASTM D 4414-A

Campo di misura 10~100 µm 20~200 µm 250~700 µm 50~750 µm 300~2600 µm 50~950 µm 25~3000 µm
Measuring range
Accuratezza max < 3 µm
Accuracy

Lati / Sides 1 1 1 2 4 1 6
25 µm
(25~300)
25 µm 50 µm 50 µm
(50~275) (300~850) (300~900)
Step 10 µm 20 µm 50 µm 100 µm
50 µm 200 µm 100 µm
(300~750) (900~2600) (1000~1200)
200 µm
(1200~3000)
Materiale Stainless steel Aluminum
Material
Dimensioni
Dimensions 65 x 36 mm 65 x 43 mm 84 x 62 mm 65 x 36 mm 75 x 65 mm

Peso / Weight 22 g 28 g 33 g 22 g 30 g

ACCESSORI OPZIONALI OPTIONAL ACCESSORIES
• Certificato di taratura • Calibration report
