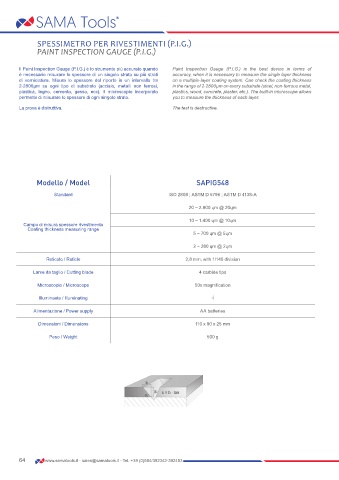

SPESSIMETRO PER RIVESTIMENTI (P.I.G.)
PAINT INSPECTION GAUGE (P.I.G.)

Il Paint Inspection Gauge (P.I.G.) è lo strumento più accurato quando Paint Inspection Gauge (P.I.G.) is the best device in terms of
è necessario misurare lo spessore di un singolo strato su più strati accuracy, when it is necessary to measure the single layer thickness
di verniciatura. Misura lo spessore del riporto in un intervallo tra on a multiple-layer coating system. Can check the coating thickness
2-2800μm su ogni tipo di substrato (acciaio, metalli non ferrosi, in the range of 2-2800µm on every substrate (steel, non-ferrous metal,
plastica, legno, cemento, gesso, ecc). Il microscopio incorporato plastics, wood, concrete, plaster, etc.). The built-in microscope allows
permette di misurare lo spessore di ogni singolo strato. you to measure the thickness of each layer.
La prova è distruttiva. The test is destructive.

Modello / Model SAPIG548

Standard ISO 2808 ; ASTM D 5796 ; ASTM D 4138-A

20 ~ 2.800 ųm @ 20ųm

10 ~ 1.400 ųm @ 10ųm
Campo di misura spessore rivestimento
Coating thickness measuring range
5 ~ 700 ųm @ 5ųm
2 ~ 280 ųm @ 2ųm

Reticolo / Reticle 2,8 mm, with 1/140 division

Lame da taglio / Cutting blade 4 carbide tips

Microscopio / Microscope 50x magnification

Illuminante / Illuminating √

Alimentazione / Power supply AA batteries
Dimensioni / Dimensions 110 x 80 x 25 mm

Peso / Weight 500 g
