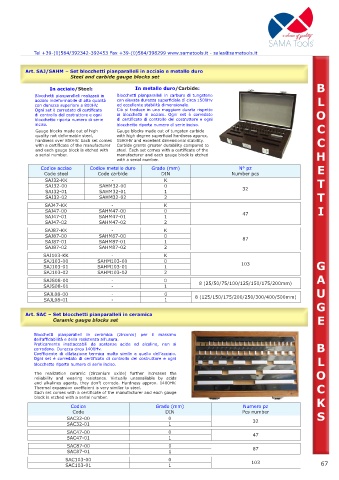

Art. SAJ/SAHM – Set blocchetti pianparalleli in acciaio e metallo duro

In acciaio/Steel: In metallo duro/Carbide: B
Blocchetti pianparalleli realizzati in Blocchetti pianparalleli in carburo di tungsteno
acciaio indeformabile di alta qualità con elevata durezza superficiale di circa 1500Hv L
con durezza superiore a 800HV. ed eccellente stabilità dimensionale.
Ogni set è corredato di certificato Ciò si traduce in una maggiore durata rispetto
di controllo del costruttore e ogni ai blocchetti in acciaio. Ogni set è corredato O
blocchetto riporta numero di serie di certificato di controllo del costruttore e ogni
inciso. blocchetto riporta numero di serie inciso. C
Gauge blocks made out of high Gauge blocks made out of tungsten carbide
quality not deformable steel, with high degree superficial hardness approx.
hardness over 800HV. Each set comes 1500HV and excellent dimensional stability. C
with a certificate of the manufacturer Carbide grants greater durability compared to
and each gauge block is etched with steel. Each set comes with a certificate of the
a serial number. manufacturer and each gauge block is etched H
with a serial number.
Codice acciao Codice metallo duro Grado (mm) N° pz E
Code steel Code carbide DIN Number pcs
SAJ32-KK - K T
SAJ32-00 SAHM32-00 0 32
SAJ32-01 SAHM32-01 1
SAJ32-02 SAHM32-02 2 T
SAJ47-KK - K
SAJ47-00 SAHM47-00 0 47 I
SAJ47-01 SAHM47-01 1
SAJ47-02 SAHM47-02 2
SAJ87-KK - K
SAJ87-00 SAHM87-00 0 87
SAJ87-01 SAHM87-01 1
SAJ87-02 SAHM87-02 2
SAJ103-KK - K
SAJ103-00 SAHM103-00 0 103
SAJ103-01 SAHM103-01 1 G
SAJ103-02 SAHM103-02 2
SAJS08-00 - 0 8 (25/50/75/100/125/150/175/200mm) A
SAJS08-01 - 1
SAJL08-00 - 0 8 (125/150/175/200/250/300/400/500mm) U
SAJL08-01 - 1
G
Art. SAC – Set blocchetti pianparalleli in ceramica
E

Blocchetti pianparalleli in ceramica (zirconio) per il massimo
dell’affidabilità e della resistenza all’usura.
Praticamente inattaccabili da sostanze acide ed alcaline, non si B
corrodono. Durezza circa 1400Hv.
Coefficiente di dilatazione termica molto simile a quello dell’acciaio.
Ogni set è corredato di certificato di controllo del costruttore e ogni L
blocchetto riporta numero di serie inciso.
The realization ceramic (zirconium oxide) further increases the O
reliability and wearing resistance. Virtually unassailable by acids
and alkalines agents, they don’t corrode. Hardness approx. 1400HV.
Thermal expansion coefficient is very similar to steel. C
Each set comes with a certificate of the manufacturer and each gauge
block is etched with a serial number. K
Codice Grado (mm) Numero pz
Code DIN Pcs number
SAC32-00 0 32 S
SAC32-01 1
SAC47-00 0 47
SAC47-01 1
SAC87-00 0 87
SAC87-01 1
SAC103-00 0 103
SAC103-01 1 67
