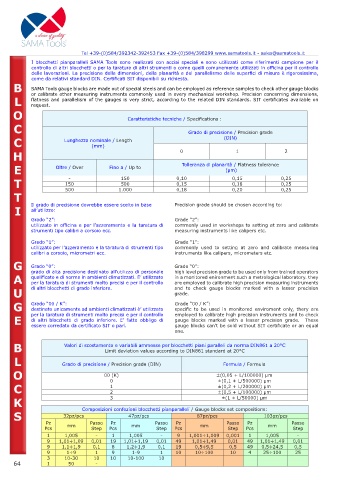

Tel +39-(0)584/392342-392453 Fax +39-(0)584/398299 www.samatools.it - sales@samatools.it
I blocchetti pianparalleli SAMA Tools sono realizzati con acciai speciali e sono utilizzati come riferimenti campione per il
controllo di altri blocchetti o per la taratura di altri strumenti o come quelli comunemente utilizzati in officina per il controllo
delle lavorazioni. La precisione delle dimensioni, della planarità e del parallelismo delle superfici di misura è rigorosissima,
come da relativi standard DIN. Certificati SIT disponibili su richiesta.
B SAMA Tools gauge blocks are made out of special steels and can be employed as reference samples to check other gauge blocks
L or calibrate other measuring instruments commonly used in every mechanical workshop. Precision concerning dimensions,
flatness and parallelism of the gauges is very strict, according to the related DIN standards. SIT certificates available on
request.
O Caratteristiche tecniche / Specifications :
C Grado di precisione / Precision grade

C Lunghezza nominale / Length (DIN)
(mm)
H 0 1 2

E Oltre / Over Fino a / Up to Tolleranza di planarità / Flatness tolerance
(µm)
-
150
T 150 1.000 0,10 0,15 0,25
500
0,18
0,25
0,15
0,25
500
0,20
0,18
T
I Il grado di precisione dovrebbe essere scelto in base Precision grade should be chosen according to:
all’utilizzo:
Grado “2”: Grade “2”:
utilizzato in officina e per l’azzeramento e la taratura di commonly used in workshops to setting at zero and calibrate
strumenti tipo calibri a corsoio ecc. measuring instruments like calipers etc.
Grado “1”: Grade “1”:
utilizzato per l’azzeramento e la taratura di strumenti tipo commonly used to setting at zero and calibrate measuring
calibri a corsoio, micrometri ecc. instruments like calipers, micrometers etc.
G Grado “0”: Grade “0”:
high level precision grade to be used only from trained operators
grado di alta precisione destinato all’utilizzo di personale
A qualificato e di norma in ambienti climatizzati. E’ utilizzato in a monitored enironment such a metrological laboratory. they
per la taratura di strumenti molto precisi e per il controllo
are employed to calibrate high precision measuring instruments
U di altri blocchetti di grado inferiore. and to check gauge blocks marked with a lesser precision
grade.
G Grado “00 / K”: Grade “00 / K”:
specific to be used in monitored enviroment only, thery are
destinato unicamente ad ambienti climatizzati è’ utilizzato
E per la taratura di strumenti molto precisi e per il controllo employed to calibrate high precision instruments and to check
gauge blocks marked with a lesser precision grade. These
di altri blocchetti di grado inferiore. E’ fatto obbligo di
essere corredato da certificato SIT o pari.
gauge blocks can’t be sold without SIT certificate or an equal
one.
B Valori di scostamento e variabili ammesse per blocchetti piani paralleli da norma DIN861 a 20°C
Limit deviation values according to DIN861 standard at 20°C
L Grado di precisione / Precision grade (DIN) Formula / Formula
O 00 (K) ±(0,05 + L/100000) µm

0
±(0,1 + L/500000) µm
C 1 ±(0,2 + L/200000) µm
±(0,5 + L/100000) µm
2
K 3 ±(1 + L/50000) µm
S 32pz/pcs Composizioni confezioni blocchetti pianparalleli / Gauge blocks set compositions:
87pz/pcs
103pz/pcs
47pz/pcs
Pz Passo Pz Passo Pz Passo Pz Passo
Pcs mm Step Pcs mm Step Pcs mm Step Pcs mm Step
1 1,005 - 1 1,005 - 9 1,001÷1,009 0,001 1 1,005 -
9 1,01÷1,09 0,01 19 1,01÷1,19 0,01 49 1,01÷1,49 0,01 49 1,01÷1,49 0,01
9 1,1÷1,9 0,1 8 1,2÷1,9 0,1 19 0,5÷9,5 0,5 49 0,5÷24,5 0,5
9 1÷9 1 9 1-9 1 10 10÷100 10 4 25÷100 25
3 10-30 10 10 10-100 10
64 1 50 -
