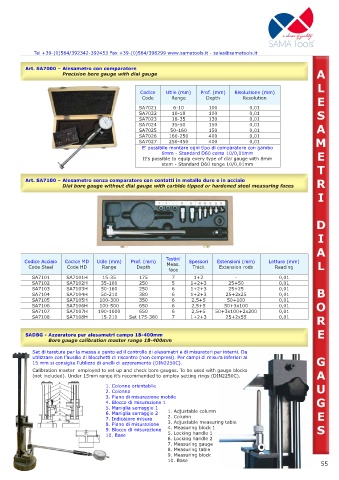

Tel +39-(0)584/392342-392453 Fax +39-(0)584/398299 www.samatools.it - sales@samatools.it

Art. SA7000 – Alesametro con comparatore
A

L
Codice Utile (mm) Prof. (mm) Risoluzione (mm)
Code Range Depth Resolution E
SA7021 6-10 100 0,01
SA7022 10-18 100 0,01 S
SA7023 18-35 130 0,01
SA7024 35-50 150 0,01
SA7025 50-160 150 0,01 A
SA7026 160-250 400 0,01
SA7027 250-450 400 0,01 M
E‘ possibile montare ogni tipo di comparatore con gambo
8mm - Standard D60 corsa 10/0,01mm E
It‘s possible to equip every type of dial gauge with 8mm
stem - Standard D60 range 10/0,01mm
T
R
Art. SA7100 – Alesametro senza comparatore con contatti in metallo duro e in acciaio

I

D
I

A
Tastini
Codice Acciaio Codice MD Utile (mm) Prof. (mm) Meas. Spessori Estensioni (mm) Lettura (mm)
Code Steel Code HD Range Depth Thick Extension rods Reading L
face
SA7101 SA7101H 15-35 175 7 1+2 - 0,01
SA7102 SA7102H 35-100 250 5 1+2+3 25+50 0,01
SA7103 SA7103H 50-160 250 6 1+2+3 25+25 0,01
SA7104 SA7104H 50-210 380 6 1+2+3 25+2x25 0,01 B
SA7105 SA7105H 100-300 350 6 2,5+5 50+100 0,01
SA7106 SA7106H 100-500 650 6 2,5+5 50+3x100 0,01 O
SA7107 SA7107H 190-1000 650 6 2,5+5 50+3x100+2x200 0,01
SA7108 SA7108H 15-210 Set 175-380 7 1+2+3 25+2x55 0,01 R

E
SADBG - Azzeratore per alesametri campo 18-400mm

Set di taratura per la messa a punto ed il controllo di alesametri e di misuratori per interni. Da
utilizzare con l’ausilio di blocchetti di riscontro (non compresi). Per campi di misura inferiori ai
15 mm si consiglia l’utilizzo di anelli di azzeramento (DIN2250C). G
Calibration master employed to set up and check bore gauges. To be used with gauge blocks
(not included). Under 15mm range it’s recommended to employ setting rings (DIN2250C). A
1. Colonna orientabile U
2. Colonna
3. Piano di misurazione mobile
4. Blocco di misurazione 1 G
5. Maniglia serraggio 1
6. Maniglia serraggio 2 1. Adjustable column E
7. Indicatore misura 2. Column
8. Piano di misurazione 3. Adjustable measuring table
9. Blocco di misurazione 4. Measuring block 1 S
10. Base 5. Locking handle 1
6. Locking handle 2
7. Measuring gauge
8. Measuring table
9. Measuring block
10. Base
