Page 51 - Catalogo_STD_SAMATOOLS

Tel +39-(0)584/392342-392453 Fax +39-(0)584/398299 www.samatools.it - sales@samatools.it

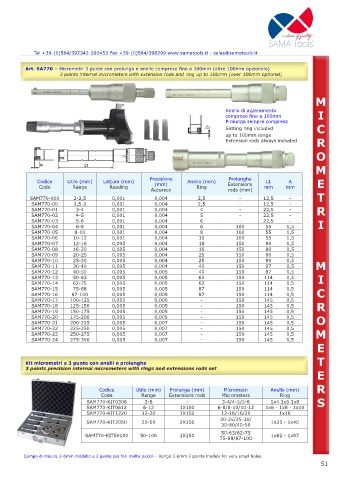

Art. SA770 – Micrometri 3 punte con prolunga e anello compreso fino a 100mm (oltre 100mm opzionale)

M

Anello di azzeramento
compreso fino a 100mm I
Prolunga sempre compresa
Setting ring included C
up to 100mm range
Extension rods always included R
O

M
Precisione Prolunghe
Codice Utile (mm) Lettura (mm) Anello (mm) L1 A E
Code Range Reading (mm) Ring Extensions mm mm
Accuracy rods (mm)
SAM770-000 2-2,5 0,001 0,004 2,5 - 12,5 - T
SAM770-00 2,5-3 0,001 0,004 2,5 - 12,5 -
SAM770-01 3-4 0,001 0,004 4 - 22,5 - R
SAM770-02 4-5 0,001 0,004 5 - 22,5 -
SAM770-03 5-6 0,001 0,004 6 - 22,5 - I
SAM770-04 6-8 0,001 0,004 6 100 55 1,5
SAM770-05 8-10 0,001 0,004 8 100 55 1,5
SAM770-06 10-12 0,001 0,004 10 100 55 1,5
SAM770-07 12-16 0,005 0,004 16 150 80 0,5
SAM770-08 16-20 0,005 0,004 16 150 80 0,5
SAM770-09 20-25 0,005 0,004 25 150 90 0,5
SAM770-10 25-30 0,005 0,004 25 150 90 0,5
SAM770-11 30-40 0,005 0,004 40 150 97 0,5 M
SAM770-12 40-50 0,005 0,005 40 150 97 0,5
SAM770-13 50-63 0,005 0,005 62 150 114 0,5 I
SAM770-14 62-75 0,005 0,005 62 150 114 0,5
SAM770-15 75-88 0,005 0,005 87 150 114 0,5
SAM770-16 87-100 0,005 0,005 87 150 114 0,5 C
SAM770-17 100-125 0,005 0,005 - 150 145 0,5
SAM770-18 125-150 0,005 0,005 - 150 145 0,5 R
SAM770-19 150-175 0,005 0,005 - 150 145 0,5
SAM770-20 175-200 0,005 0,005 - 150 145 0,5 O
SAM770-21 200-225 0,005 0,007 - 150 145 0,5
SAM770-22 225-250 0,005 0,007 - 150 145 0,5
SAM770-23 250-275 0,005 0,007 - 150 145 0,5 M
SAM770-24 275-300 0,005 0,007 - 150 145 0,5
E

T
Kit micrometri a 3 punte con anelli e prolunghe
E

Codice Utile (mm) Prolunga (mm) Micrometri Anello (mm) R
Code Range Extensions rods Micrometers Ring
SAM770-KIT0306 3-6 - 3-4/4-5/5-6 1x4 1x5 1x6 S
SAM770-KIT0612 6-12 1X100 6-8/8-10/10-12 1x6 - 1x8 - 1x10
SAM770-KIT1220 12-20 1X150 12-16/16/20 1x16
20-25/25-30/
SAM770-KIT2050 20-50 2X150 1x25 - 1x40
30-40/40-50
SAM770-KIT50100 50-100 1X150 50-63/62-75 1x62 - 1x87
75-88/87-100

Campo di misura 2-6mm modello a 2 punte per fori molto piccoli - Range 2-6mm 2 points models for very small holes
51
