Strumento controllo concentricità – SABC

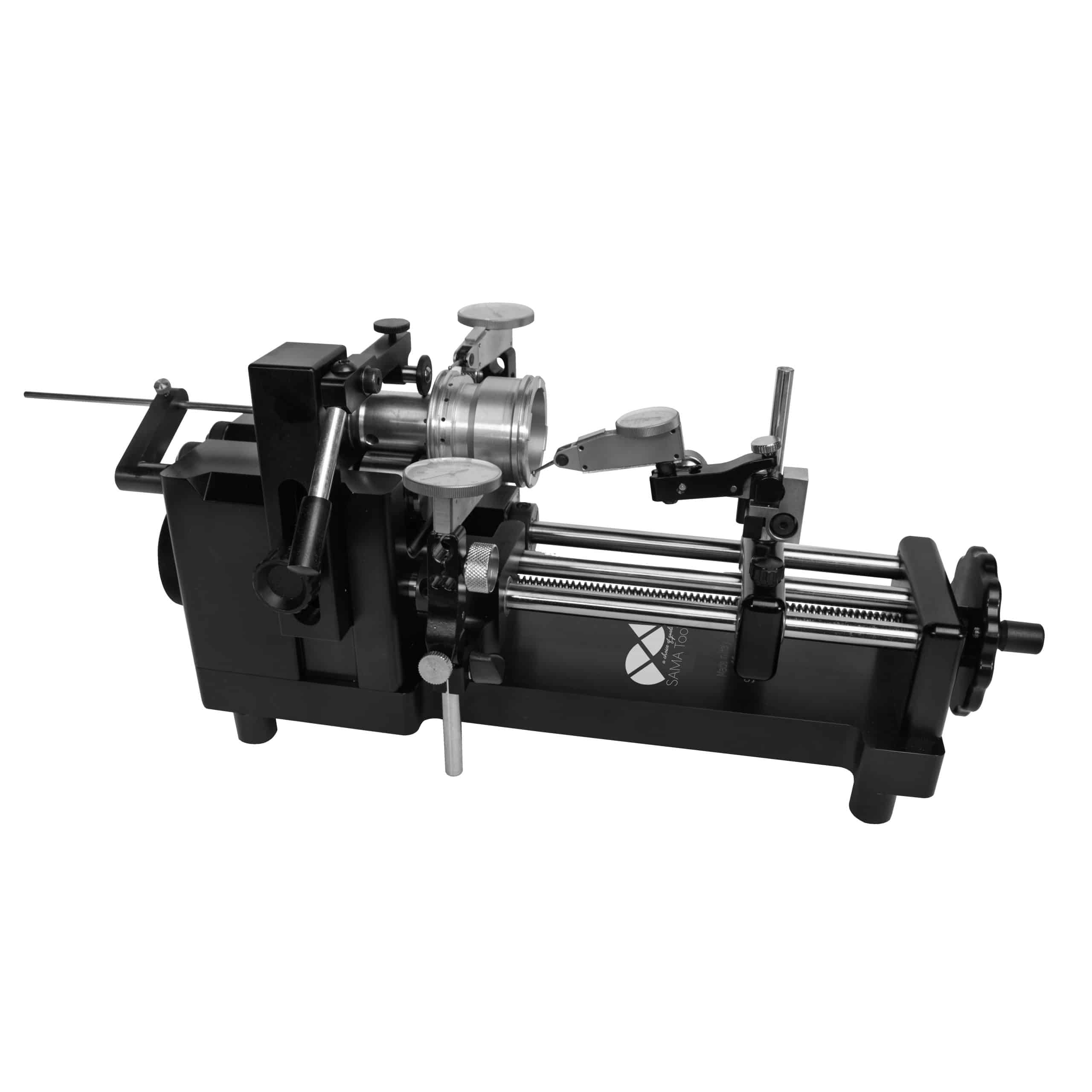

Lo strumento controllo concentricità è una soluzione progettata per il controllo geometrico di particolari cilindrici, alberi, perni e componenti torniti, particolarmente utile quando è necessario verificare in modo rapido e ripetibile la concentricità del pezzo durante la rotazione. È uno strumento pensato per officina, controllo qualità e laboratorio metrologico, dove serve un sistema stabile, sensibile e adatto a controlli comparativi su componenti di precisione.

La struttura è realizzata in lega leggera, scelta che consente di mantenere buona rigidità e praticità d’uso. I rotori in acciaio temprato permettono al pezzo di ruotare in modo fluido durante il controllo, creando un appoggio stabile e coerente con la geometria del componente. Questa configurazione rende lo strumento particolarmente adatto per verifiche su alberi e particolari cilindrici che devono essere controllati in rotazione.

Il banco è configurato con movimento manuale tramite volantino. Questo aspetto è importante perché consente all’operatore di gestire il controllo in modo progressivo, accompagnando la rotazione del pezzo e osservando con continuità la risposta dei tastatori a leva nei diversi punti di verifica. Nelle applicazioni reali questa soluzione è particolarmente utile quando si vogliono eseguire controlli mirati, con maggiore sensibilità nella lettura del comportamento del pezzo.

Un altro elemento distintivo è la presenza di 3 supporti mobili per tastatori a leva, caratteristica che amplia in modo concreto le possibilità applicative dello strumento. Questa configurazione consente infatti di controllare il particolare in più punti, verificando con maggiore completezza il comportamento del componente durante la rotazione. Il sistema risulta quindi particolarmente utile quando si devono eseguire verifiche più strutturate su pezzi dove non basta un solo punto di controllo.

La trasmissione a cinghia piatta contribuisce alla fluidità del movimento e alla continuità della rotazione, rendendo il controllo più regolare durante la verifica. Questo aspetto aiuta a osservare in modo più ordinato la risposta del pezzo ed a rendere più coerente la lettura degli scostamenti rilevati dagli strumenti di misura.

L’accuratezza di concentricità di 0,002 mm rende il sistema adatto a controlli geometrici dove è richiesta una sensibilità elevata. Per questo lo strumento è particolarmente interessante per reparti qualità e laboratori che lavorano componenti cilindrici e vogliono una soluzione dedicata al controllo della concentricità con impostazione professionale.

I tastatori a leva non sono di serie, caratteristica che permette al cliente di configurare il sistema in funzione delle proprie esigenze di controllo e della strumentazione già disponibile. Questo può essere un vantaggio pratico per chi desidera integrare il banco all’interno di una postazione di misura già impostata secondo i propri standard operativi.

Grazie alla combinazione di movimento manuale a volantino, rotori in acciaio temprato, tre supporti mobili per tastatori a leva e trasmissione a cinghia piatta, questo strumento rappresenta una soluzione tecnica evoluta per il controllo della concentricità su particolari cilindrici, rendendo la verifica più stabile, più ripetibile e più ordinata nelle applicazioni reali.

Applicazioni

• Controllo di concentricità su alberi e particolari cilindrici
• Verifica geometrica su componenti torniti e rettificati
• Controlli comparativi in più punti sullo stesso pezzo
• Utilizzo in officina, controllo qualità e laboratorio metrologico
• Verifica di componenti cilindrici durante la rotazione controllata

FAQ – Strumento controllo concentricità

A cosa serve uno strumento controllo concentricità?
Serve a verificare il comportamento geometrico di un particolare cilindrico durante la rotazione, controllando in modo diretto la concentricità del pezzo.

Quando conviene scegliere uno strumento dedicato alla concentricità?
Quando il controllo della concentricità è una verifica funzionale del componente e serve un sistema più specifico rispetto a soluzioni generiche.

Qual è il vantaggio del movimento manuale tramite volantino?
Permette di gestire la rotazione del pezzo in modo progressivo e controllato, rendendo più sensibile l’osservazione della risposta del componente durante la verifica.

A cosa serve la trasmissione a cinghia piatta?
Serve a rendere il movimento più fluido e continuo durante il controllo, migliorando la regolarità della rotazione del pezzo.

Perché i rotori in acciaio temprato sono importanti?
Perché offrono una superficie di appoggio robusta e resistente all’usura, utile nei controlli frequenti e continuativi.

Qual è il vantaggio di avere 3 supporti mobili per tastatori a leva?
Permette di controllare il pezzo in più punti, rendendo la verifica più completa e più adatta a particolari che richiedono più zone di controllo.

I tastatori a leva sono inclusi?
No, i tastatori a leva non sono di serie e il sistema può essere configurato in base alle esigenze del cliente.

Per quali particolari è particolarmente indicato?
Per alberi, perni, rulli e altri componenti cilindrici che devono essere controllati durante la rotazione.

In quali reparti viene utilizzato più spesso?
Trova impiego in officina meccanica, controllo qualità e laboratorio metrologico, quando è necessario un controllo dedicato della concentricità.

Può essere utile anche per controlli ripetitivi?
Sì, soprattutto quando si devono verificare più pezzi con lo stesso metodo di controllo e con buona continuità operativa.

Perché può essere una buona scelta per il controllo qualità?
Perché consente di eseguire verifiche di concentricità con una configurazione stabile, precisa e adatta a controlli professionali.

Perché scegliere uno strumento controllo concentricità con azionamento manuale?
Perché permette all’operatore di seguire il comportamento del pezzo con maggiore controllo durante tutta la rotazione, aspetto utile nelle verifiche più sensibili.
