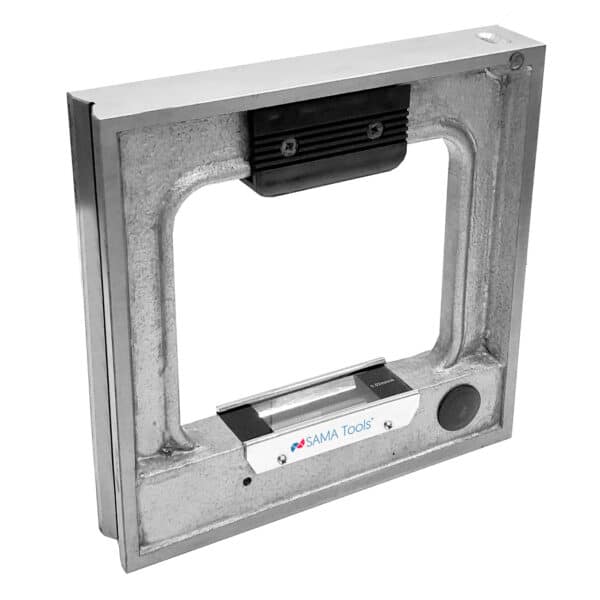

Livella quadra a bolla – SAS1000

La livella quadra è uno strumento di controllo usato per verificare orizzontalità, verticalità e corretto assetto di guide, scorrimenti e riferimenti meccanici. La sua forma a squadra la rende particolarmente utile quando il controllo deve essere eseguito sia su un piano sia su una superficie verticale, mantenendo uno strumento unico e un riferimento stabile.

Nelle lavorazioni meccaniche, una livella quadra a bolla trova impiego soprattutto nel controllo delle guide di macchine utensili e di altre costruzioni meccaniche dove è importante verificare il corretto comportamento degli scorrimenti. Usata in più posizioni lungo la guida, aiuta a controllare l’andamento del riferimento ed a evidenziare variazioni di livello che possono segnalare problemi di allineamento o difetti geometrici lungo il percorso.

Un elemento importante di questo strumento è la presenza di 2 facce prismatiche e 2 facce piane rettificate. Questa configurazione amplia le possibilità di appoggio e rende la livella adatta a controlli su riferimenti diversi, non solo piani ma anche su geometrie meccaniche che richiedono un appoggio più guidato. Le superfici rettificate aiutano a mantenere un contatto corretto durante la verifica, condizione fondamentale quando si lavora con sensibilità elevate.
A questo si aggiunge l’impugnatura isolante, utile per limitare il trasferimento di calore della mano allo strumento durante l’utilizzo. Anche questo aspetto ha la sua importanza nelle verifiche più sensibili, perché aiuta a preservare la stabilità della lettura e rende l’uso più corretto dal punto di vista operativo.

La sensibilità 0,02 mm/m rende questa livella adatta ai controlli dove anche piccole variazioni devono essere lette con attenzione. Per questo non si tratta di una semplice livella a bolla da uso generico, ma di uno strumento destinato a verifiche tecniche più raffinate, come l’installazione, la revisione geometrica, il controllo periodico e il riscontro di guide e scorrimenti.

Dal punto di vista applicativo, la livella quadra a bolla è molto utile nelle verifiche su guide orizzontali e verticali, nei controlli su slitte, bancali, piani macchina, strutture di supporto e riferimenti meccanici che devono mantenere un corretto assetto geometrico. È uno strumento pratico anche nelle attività di manutenzione e riallineamento, dove serve capire se una macchina o una struttura lavora ancora nelle condizioni richieste.

Un altro vantaggio della forma quadra è la praticità nei controlli incrociati. Lo strumento può essere usato per verificare in modo coerente sia la componente orizzontale sia quella verticale, caratteristica utile quando si lavora su macchine utensili, guide e sistemi di scorrimento dove entrambe le condizioni hanno importanza.

La livella è disponibile nelle dimensioni 150×150 mm, 200×200 mm e 250×250 mm, tutte con sensibilità 0,02 mm/m. Questo permette di scegliere la versione più adatta in funzione delle dimensioni del riferimento da controllare e dello spazio disponibile durante la verifica.

In sostanza, la livella quadra è una soluzione molto valida per chi deve controllare guide e scorrimenti con uno strumento tecnico, stabile nell’appoggio e adatto a verifiche di orizzontalità e verticalità su riferimenti meccanici di precisione.

Applicazioni

• Controllo di guide di macchine utensili
• Verifica di orizzontalità e verticalità degli scorrimenti meccanici
• Controllo geometrico di slitte, bancali e piani macchina
• Riscontro di strutture meccaniche durante installazione e manutenzione
• Verifica di riferimenti piani e prismatici rettificati
• Controlli in officina, attrezzeria e reparto qualità
• Verifiche durante riallineamento e revisione geometrica della macchina
• Controllo di appoggi e superfici che richiedono una lettura sensibile del livello

FAQ – Livella quadra a bolla

Che cos’è una livella quadra?
È uno strumento di controllo usato per verificare livello e inclinazione su riferimenti meccanici, con una forma che permette controlli sia in orizzontale sia in verticale.

A cosa serve una livella quadra a bolla?
Serve a controllare l’assetto di guide, scorrimenti e superfici meccaniche dove è importante verificare orizzontalità e verticalità.

Perché è utile sulle guide di macchine utensili?
Perché permette di controllare il comportamento della guida lungo il suo sviluppo e di individuare eventuali variazioni che possono indicare problemi di allineamento o difetti geometrici.

Che cosa significa che ha 2 facce prismatiche e 2 piane rettificate?
Significa che lo strumento offre più superfici di appoggio, utili per adattarsi a riferimenti meccanici diversi e garantire un contatto corretto durante il controllo.

Qual è il vantaggio della forma quadra rispetto a una livella lineare?
La forma quadra è particolarmente comoda quando il controllo deve essere eseguito sia su superfici orizzontali sia su riferimenti verticali, mantenendo un appoggio stabile.

Che cosa indica la sensibilità 0,02 mm/m?
Indica la sensibilità della livella nella lettura dell’inclinazione ed è un valore adatto a controlli tecnici dove anche piccoli scostamenti devono essere rilevati.

Su quali controlli si usa più spesso?
Si usa soprattutto su guide di macchine utensili, scorrimenti meccanici, slitte, bancali, piani macchina e strutture che richiedono verifiche di livello accurate.

Si usa solo sulle macchine utensili?
No, può essere usata anche su altre costruzioni meccaniche dove è importante controllare il corretto assetto di superfici e scorrimenti.

Perché le superfici rettificate sono importanti?
Perché aiutano a garantire un appoggio corretto e ripetibile, condizione fondamentale in uno strumento destinato a controlli sensibili.

Quali dimensioni sono disponibili?
La livella è disponibile nelle misure 150×150 mm, 200×200 mm e 250×250 mm.

Come si sceglie la dimensione più adatta?
Le versioni più piccole sono più pratiche in spazi ridotti o su riferimenti compatti, mentre quelle più grandi risultano più comode su superfici di maggiore sviluppo.

Quali sono gli errori più comuni nell’uso di una livella quadra a bolla?
Gli errori più comuni sono appoggiarla su superfici sporche o con bave, usarla su riferimenti non puliti oppure leggere la bolla senza aver lasciato stabilizzare correttamente lo strumento.
