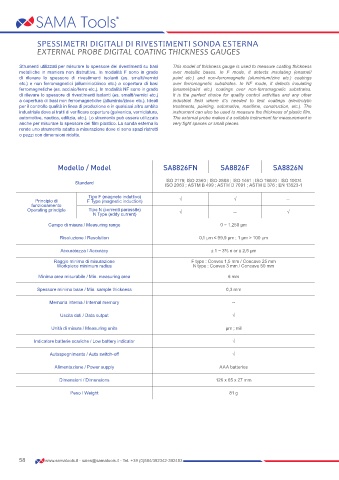

Page 60 - catalogo strumenti per controllo non distruttivo

SPESSIMETRI DIGITALI DI RIVESTIMENTI SONDA ESTERNA
EXTERNAL PROBE DIGITAL COATING THICKNESS GAUGES

Strumenti utilizzati per misurare lo spessore dei rivestimenti su basi This model of thickness gauge is used to measure coating thickness
metalliche in maniera non distruttiva. In modalità F sono in grado over metallic bases. In F mode, it detects insulating (enamel/
di rilevare lo spessore di rivestimenti isolanti (es. smalti/vernici paint etc.) and non-ferromagnetic (aluminium/zinc etc.) coatings
etc.) e non ferromagnetici (alluminio/zinco etc.) a copertura di basi over ferromagnetic substrates. In NF mode, it detects insulating
ferromagnetiche (es. acciaio/ferro etc.). In modalità NF sono in grado (enamel/paint etc.) coatings over non-ferromagnetic substrates.
di rilevare lo spessore di rivestimenti isolanti (es. smalti/vernici etc.) It is the perfect choice for quality control activities and any other
a copertura di basi non ferromagnetiche (alluminio/zinco etc.). Ideali industrial field where it’s needed to test coatings (electrolytic
per il controllo qualità in linea di produzione e in qualsiasi altro ambito treatments, painting, automotive, maritime, construction, etc.). The
industriale dove si tratti di verificare coperture (galvanica, verniciatura, instrument can also be used to measure the thickness of plastic film.
automotive, nautica, edilizia, etc.). Lo strumento può essere utilizzato The external probe makes it a suitable instrument for measurement in
anche per misurare lo spessore del film plastico. La sonda esterna lo very tight spaces or small pieces.
rende uno strumento adatto a misurazione dove ci sono spazi ristretti
o pezzi con dimensioni ridotte.

Modello / Model SA8826FN SA8826F SA8826N

ISO 2178; ISO 2360 ; ISO 2808 ; ISO 1461 ; ISO 19840 : ISO 10074
Standard ISO 2063 ; ASTM B 499 ; ASTM D 7091 ; ASTM E 376 ; EN 13523-1
Tipo F (magneto induttivo)
Principio di F Type (magnetic induction) √ √ --
funzionamento
Operating principle Tipo N (correnti parassite) √ -- √
N Type (eddy current)

Campo di misura / Measuring range 0 ~ 1.250 µm
Risoluzione / Resolution 0,1 µm ≤ 99,9 µm ; 1 µm > 100 µm

Accuratezza / Accuracy ± 1 ~ 3% n or ± 2,5 µm

Raggio minimo di misurazione F type : Convex 1,5 mm / Concave 25 mm
Workpiece minimum radius N type : Convex 3 mm / Concave 50 mm
Minima area misurabile / Min. measuring area 6 mm

Spessore minimo base / Min. sample thickness 0,3 mm

Memoria interna / Internal memory --
Uscita dati / Data output √

Unità di misura / Measuring units µm ; mil

Indicatore batterie scariche / Low battery indicator √

Autospegnimento / Auto switch-off √

Alimentazione / Power supply AAA batteries

Dimensioni / Dimensions 126 x 65 x 27 mm

Peso / Weight 81 g
