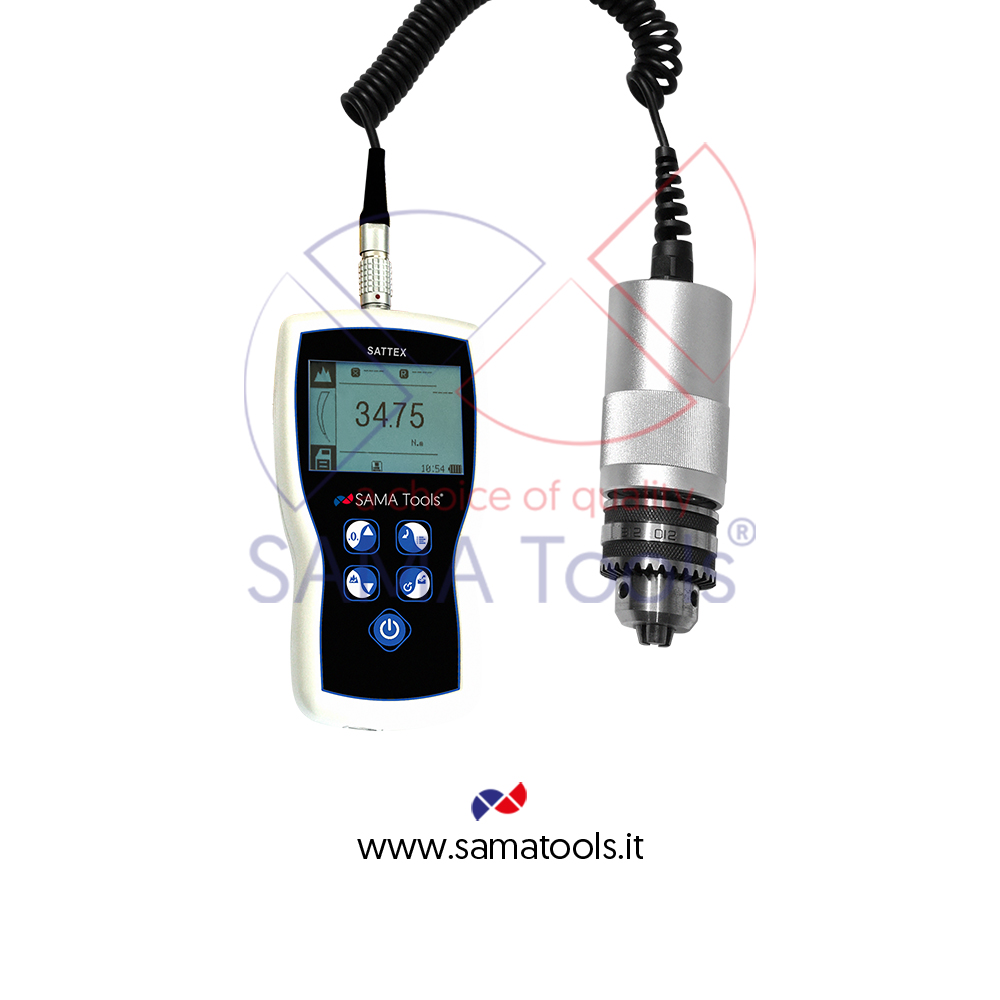

Portable external load cell Torque testers - SATTEX
This model is the perfect gauge for permorming tests in laboratory or in production line, to measure torque of components, screw connectors, drive shafts and in any case it is necessary to measure the torque force.
Modello / Model |

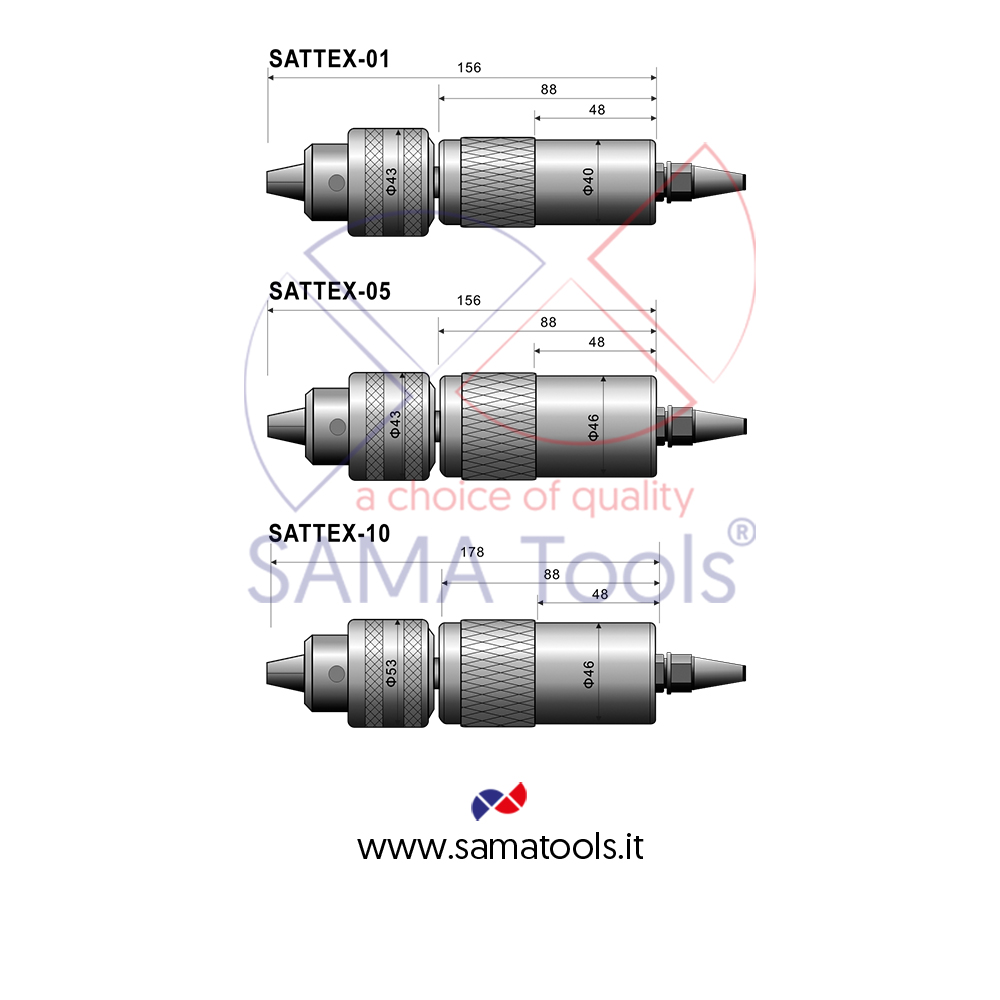

SATTEX-01 |
SATTEX-05 |
SATTEX-10 |
|
Capacità / Capacity |
1 Nm |
5 Nm |
10 Nm |
|
Attacco mandrino / Drill chuck |
1 ~ 10 mm |
2 ~ 13 mm |
||
Risoluzione / Resolution |
0,001 Nm |
0,001 Nm |
0,01 Nm |
|
Carico minimo / Min. load |
0,2% F.S. |
|||
Precisione / Accuracy |
± 0,3% F.S. |
|||
Unità di misura / Measuring units |
Nm ; Ncm ; Kgf/cm ; lbf/ft ; lbf/in |
|||
Modalità schermo / Display mode |
Data and diagram |
|||
Modalità di misura / Measuring mode |
Track ; Peak ; First peak ; Preset |
|||
Memoria / Memory |
1.000 values |
|||
Uscita dati / Data output |
√ |
|||
Sensore / Sensor |
Potenza nominale / Rated output |
1,5 ~ 2,0 mV/V |
||
Zero balance |
± 2,0% F.S. |
|||
Non linearità / Non -linearity |
0,03 ~ 0,05% F.S. |
|||
Isteresi / Hysteresis |
||||
Deformazione / Creep [30 min] |
||||
Effetto temp. / Temp. effect. |
0,05% F.S. / 10 °C |
|||
Protezione da sovraccarico Safe Overload |
150% F.S. |
|||
Impedenza in ingresso Input impedance |
350 ~ 415 Ω |
|||
Impedenza in uscita Output impedance |
350 ± 5 Ω |
|||
Alimentazione / Power Supply |
Rechargeable battery |
|||
Dimensioni / Dimension |
145 x 73 x 34 mm ( main unit ) |
|||
Peso / Weight |
700 g ( main unit ) |
Dotazione Standard / Standard Supply:
Unità centrale / Main unit
Cavo e software / Cable and software
Manuale d’uso / User’s manual
Accessori Opzionali / Optional Accessories:
Stampante / Printer
Banco per il controllo SABTV / SABTC Torque test stand
Certificato di taratura / Calibration report
